28

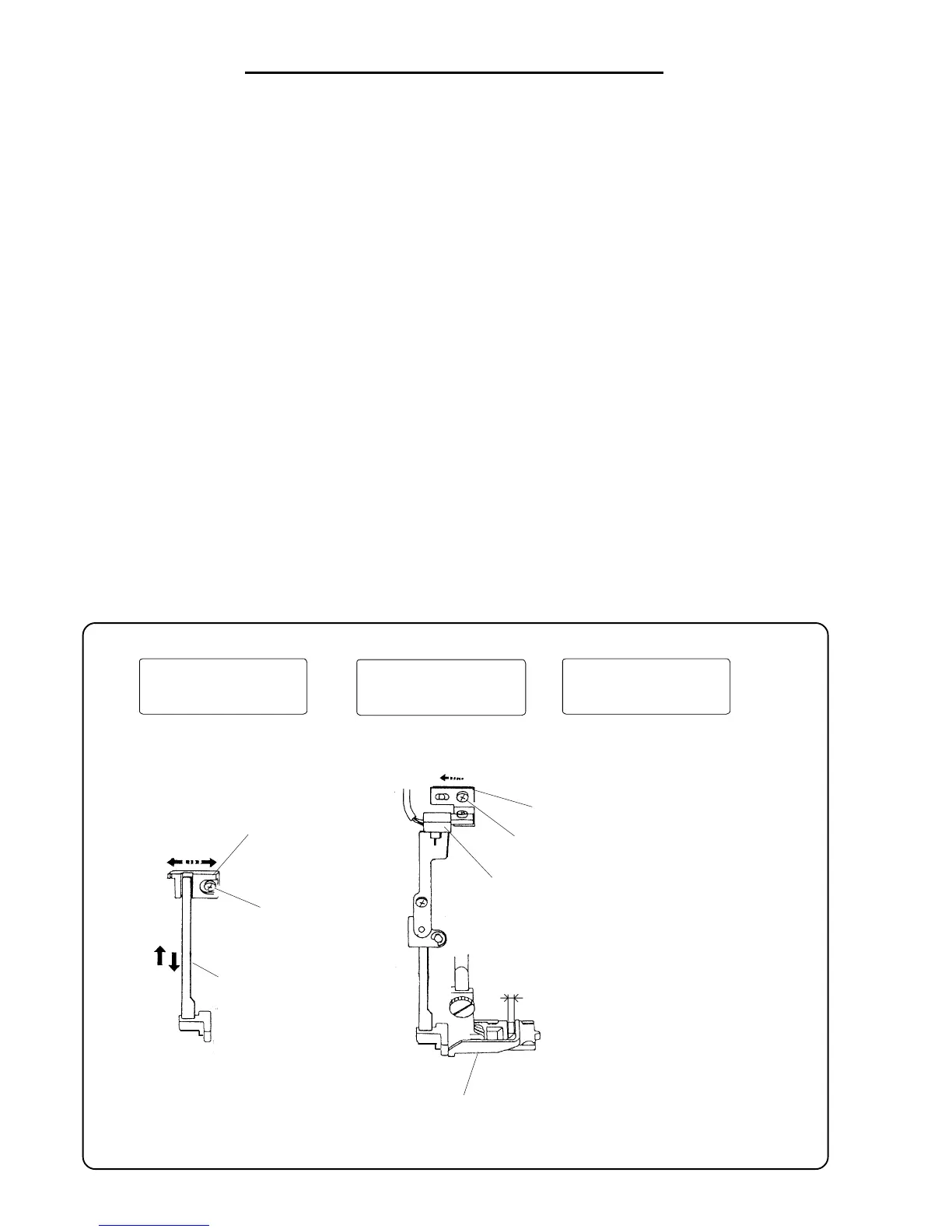

SEWING MACHINE MODEL DC5100
<
<
LEFT
RIGHT
(LCD SCREEN)
(1)(2)(3)
BH LEVER GUIDE (B)
SETSCREW (A)
BH LEVER (C)
SENSOR PLATE (E)
SETSCREW (D)
BH SENSOR
RIGHT
LEFT
BH FOOT "R"
MECHANICAL ADJUSTMENT (11)
Step4 Sensor
BH:L BS:L FS:L
Step4 Sensor
BH:H BS:L FS:L
Step4 Sensor
BH:H BS:L FS:L
(1.6 MM)
BUTTONHOLE LEVER
TO ADJUST THE BUTTONHOLE LEVER GUIDE:
1. ENTER ADJUSTING MODE, TURN THE POWER SWITCH ON WHILE PRESSING THE "REVERSE" AND
"AUTO-LOCK" BUTTONS. PRESS THE #4 KEY WITHIN 3 SECONDS.
THE LCD SCREEN SHOWS "BH SENSOR [H] OR [L]".
2. REMOVE THE FACE COVER AND LOOSEN SETSCREW(A).
3. LOWER THE BUTTONHOLE LEVER. POSITION THE BUTTONHOLE LEVER GUIDE SO THE SCREEN
DISPLAYS "L". TIGHTEN SETSCREW (A).
TO ADJUST THE BUTTONHOLE SENSOR POSITION:
4. INSTALL THE BUTTONHOLE FOOT (R).
5. LOWER THE BUTTONHOLE LEVER TO ITS LOWEST POSITION, AND INSERT A 1.6 MM THICKNESS
GAUGE.
6. TURN THE ADJUSTING SCREW TO THE LEFT UNTIL THE SCREEN DISPLAY CHANGES FROM "L"
TO "H".
7. THEN, TURN THE ADJUSTING SCREW TO THE RIGHT UNTIL THE SCREEN DISPLAY CHANGES
FROM "H" TO "L".
8. CHECK IF THE LCD SCREEN SHOWS "H" WHEN THE CLEARENCE OF THE BUTTONHOLE FOOT IS
1.4 MM AND "L" WHEN THE CLEARENCE IS 1.8 MM.
9. TURN OFF THE POWER SWITCH.
10.INSTALL THE FACE COVER.
NOTE
IF THERE IS ANY LINT IN THE BUTTONHOLE SENSOR SLIT, CLEAN OUT WITH A SWAB.
