Keysight B1500A Configuration and Connection Guide
2-19
B1500A Accessories
Accessories for the wafer prober / connector plate
2.2 Accessories for the wafer prober / connector plate
When connecting the Keysight B1500A to a prober, a connector interface may be required
to feed the test leads through a shielding box. A connector plate fulfills the requirement of
such an interface.
Keysight provides 2 types of Connector Plate.
Connector (front) to connector (rear)
Connector (front) to contacts for soldering (rear)

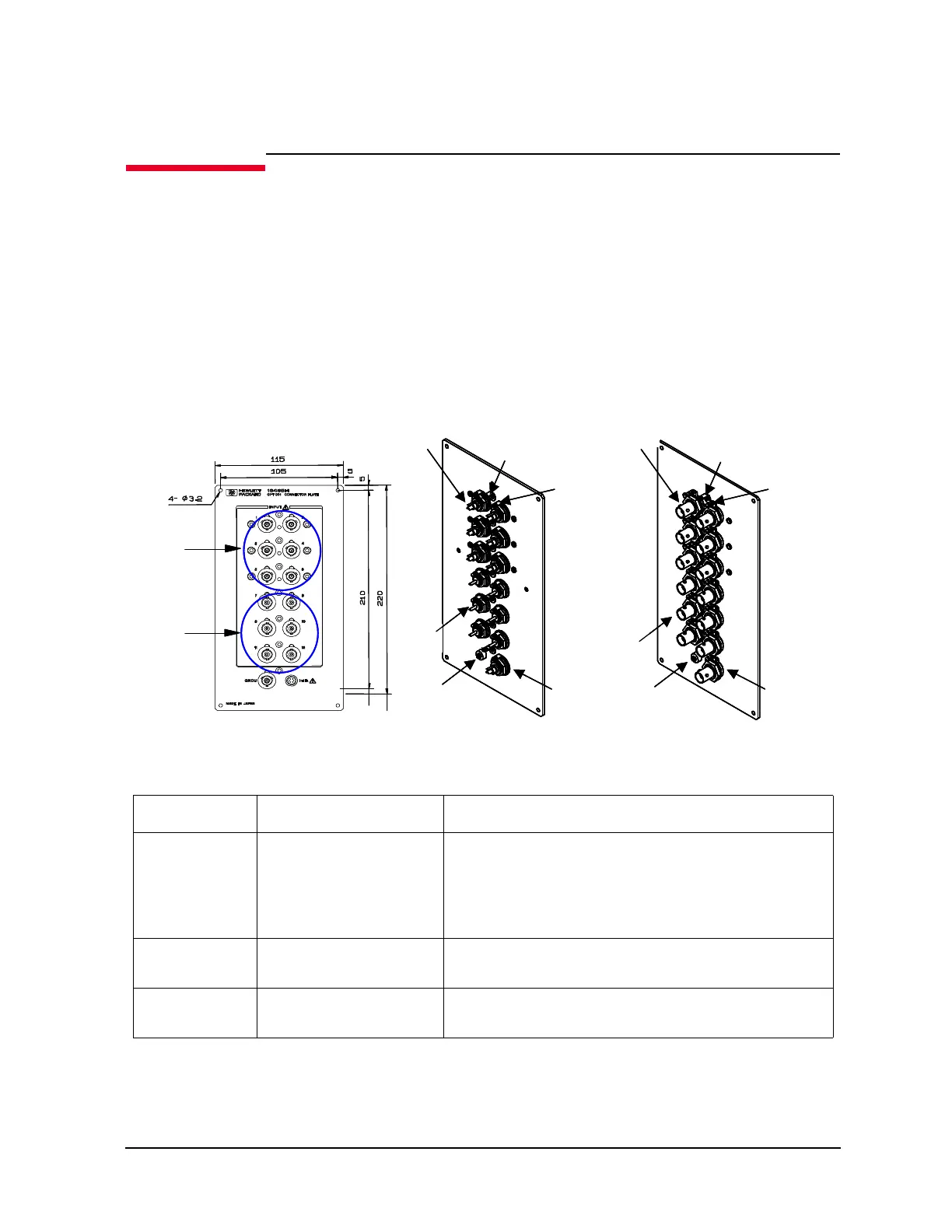

Figure 2-1 Difference between “connector to connector” and “connector to contact for
soldering”
Table 2-9 Item number information of 16495F Connector Plate with 12 Triaxial Interlock and
GNDU connectors
Item. Description OP Instruction
16495F Connector plate with 12
triaxial, interlock and
GNDU connectors
Half size connector plate with 12 triaxial, interlock and
ground unit connectors. Common terminals are connected
to plate.
ATTENTION: Must specify either 16495F-001 or
16495F-002
16495F-001 Bulkhead feedthru
connectors
Connection type is "Connector-Connector"
16495F-002 Connectors to contacts for
soldering
Connection type is "Connector-Solder"
Triaxial
Connector
Ground
Terminal
Common
Terminal
Coaxial
Connector
INTLK
Terminal
Triaxial
Connector
(ForGNDU)
Triaxial
Connector
Ground
Terminal
Common
Terminal
Coaxial
Connector
INTLK
Terminal
Triaxial
Connector
(ForGNDU)
Triaxial
Connector
Ground
Terminal
Common
Terminal
Coaxial
Connector
INTLK
Terminal
Triaxial
Connector
(ForGNDU)
Triaxial
Connector
Ground
Terminal
Common
Terminal
Coaxial
Connector
INTLK
Terminal
Triaxial
Connector
(ForGNDU)
Triaxial
Connector
Ground
Terminal
Common
Terminal
Coaxial
Connector
INTLK
Terminal
Triaxial
Connector
(ForGNDU)
Triaxial
Connector
Ground
Terminal
Common
Terminal
Coaxial
Connector
INTLK
Terminal
Triaxial
Connector
(ForGNDU)
Front ViewFront View
Triaxial
Coaxial
