trybu czuwania (wtym przypadku Troom – pomieszczenie)
owartość histerezy załączenia 4°C, od wartości zadanej trybu
czuwania TsetStdby = 20°C, regulacja temperatury centrali
wentylacyjnej następuje względem czujnika wiodącego
(wtym przypadku Tsup – nawiew),
System V – układ zatrzymany zpowodu osiągnięcia zada
-
nej temperatury trybu czuwania (Troom = TsetStdby).

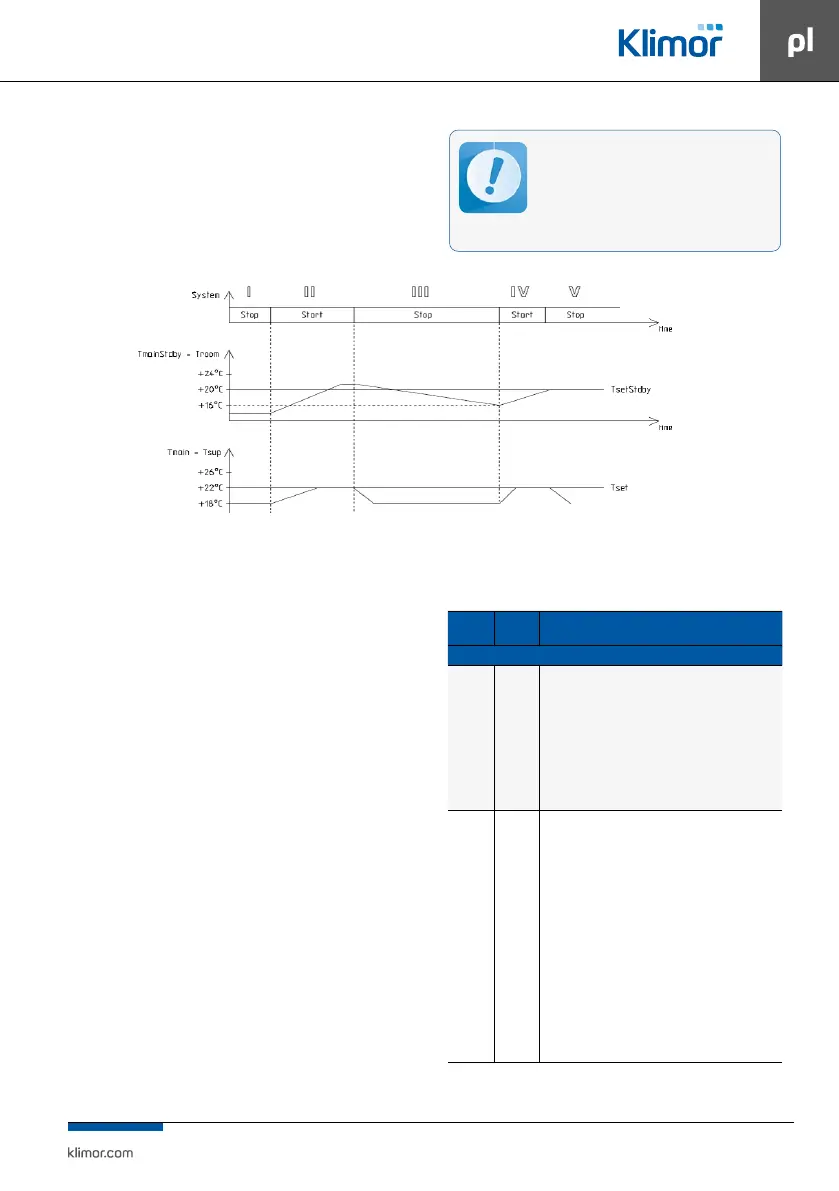

Rys. Nr. 5 Realizacja pracy sterownika w trybie czuwania
Dla prawidłowej pracy układu w trybie czuwania,
zaleca się zastosowanie dodatkowego, pomiesz-
czeniowego czujnika temperatury (podłączone-
go do wejścia PT5) umieszczonego w pomiesz-
czeniu reprezentatywnym. Do tego celu można
również wykorzystać panel HMI. Wskazania czuj-
ników temperatury nawiewu iwyciągu mogą być
w tym trybie pracy niemiarodajne.
3.4 Alarmy
Alarmy sygnalizowane są poprzez miganie wyświetlacza
i świeceniem czerwonej diody na sterowniku lub zadajni
-
ku oraz załączonym wyjściem przekaźnikowym sterownika
Re8.
Informację oalarmie można odczytać z „Menu Alarmów”.
Wejście do menu alarmów odbywa się poprzez przytrzy
-
manie klawisza „C” przez około 3 sekundy. Ostatnią pozy-
cją wmenu alarmów jest menu „Alarms history”, w któ-
rym można odczytać historię alarmów (zapisana zostaje
nazwa alarmu oraz data iczas jego wystąpienia).
Wprzypadku wystąpienia alarmu blokującego, do wzno
-
wienia pracy układu automatyki, konieczne jest skasowanie
alarmu. Aby skasować alarm należy przejść do „Menu Alar
-
mów” i na wybranym alarmie przytrzymać dłużej klawisz
„OK”. Jeżeli źródło alarmu nadal występuje to alarm się
utrzyma aprzy jego opisie pojawi się symbol „*” co oznacza
że alarm został potwierdzony. Jeżeli źródło alarmu ustąpiło
bądź ustąpi po potwierdzeniu, alarm zostanie skasowany.
Informacja otym alarmie, zostaje zarchiwizowana wmenu
„Alarms history”.
Tab. Nr 10 Lista alarmów
Alarmy
Typ
alarmu
Reakcja układu, postępowanie / Lista alarmów
Wejscia cyfrowe
A_AF Zanikający
Współpraca zcentralą PPOŻ
Stan normalny – brak pożaru, na wejściu cyfrowym jest
sygnał 24VAC
Stan alarmowy – pożar występuje, na wejściu cyfrowym nie
ma sygnału 24VAC
Reakcja na stan alarmowy: układ STOP aż do ustąpienia pożaru,
po ustąpieniu pożaru następuje samoczynny powrót układu do
stanu pracy zprzed alarmu
Wejście cyfrowe Din1
A_ThHWair
A_3xThHWair
Zanikający
Blokujący
Ochrona nagrzewnicy przed zamrożeniem za pomocą
termostatu przeciwzamrożeniowego
Stan normalny – temperatura za nagrzewnicą jest wyższa
niż nastawiona na termostacie, na wejściu cyfrowym jest
sygnał 24VAC
Stan alarmowy – temperatura za nagrzewnicą jest niższa
niż nastawiona na termostacie, na wejściu cyfrowym nie ma
sygnału 24VAC
Reakcja na stan alarmowy: układ STOP, nagrzewnica 100%,
aż do wygrzania termostatu, po wygrzaniu termostatu alarm
należy potwierdzić wmenu alarmów, po potwierdzeniu ibra-
ku niskiej temperatury termostatu układ wraca do pracy po
3 krotnym wystąpieniu w ciągu godziny alarmu A_ThHWair
następuje zatrzymanie pracy układu i wyświetlenie alarmu
A_3xThHWair wymagającego potwierdzenia.
Wejście cyfrowe Din2
