AUTOMATYKA: STEROWNIK AUTOMATYKI DO CENTRAL EVO-T; EVO-T COMPACT
DOKUMENTACJA TECHNICZNO-RUCHOWA
Ekran „prosty”
Nastawa tr ybu pracy: „Stop”, „1bieg”, „2bieg”, „3bieg”,
„Czuwanie”. „Timer”
Nastawa temperatury zadanej
Odczyt temperatury z czujnika wiodącego
Ikona odzysku
Ikona chłodnicy
Ikona nagrzewnicy
Ekran „graczny"
Oszronienie odzysku aktywne
Alarm zbiorczy aktywny
Wysterowanie wentylatora nawiewu [%]

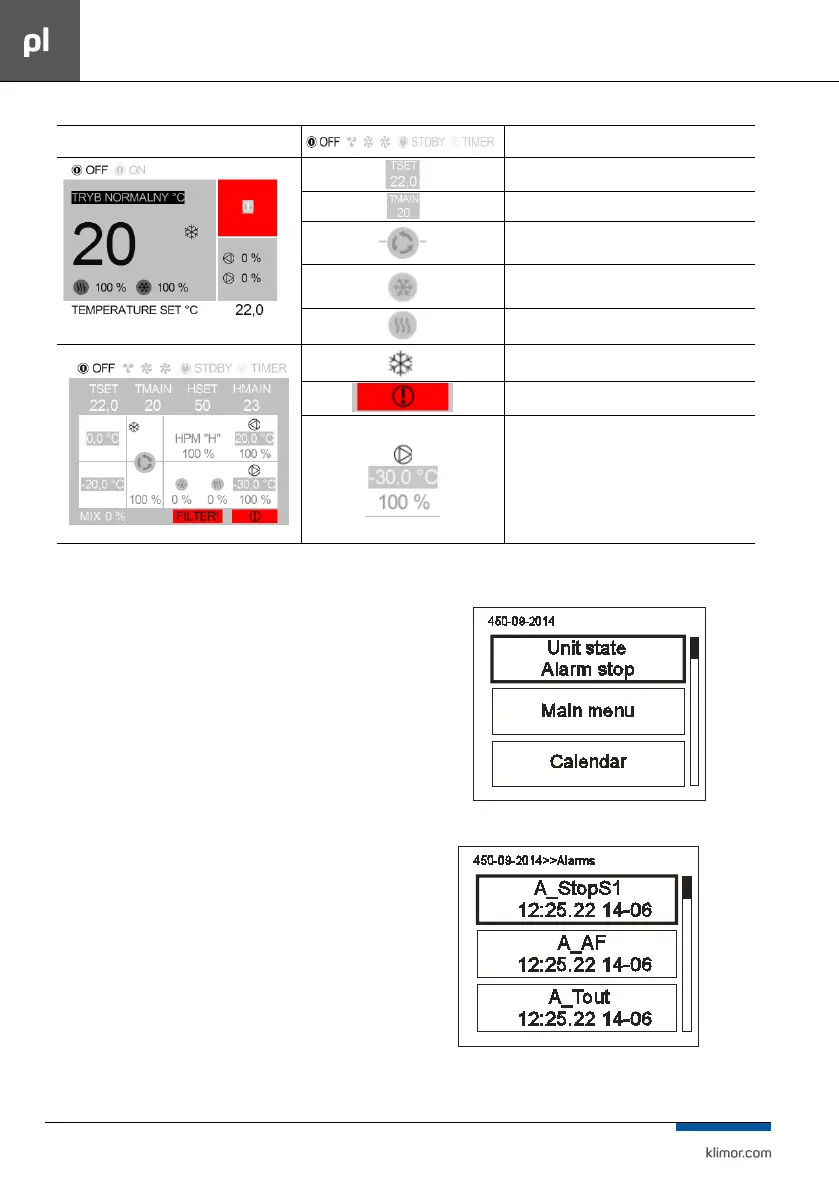

Rys. Nr. 23 Ikony menu głównego
6.1.8 Obsługa HMI Compact
Przejście z ekranu głównych stron do menu HMI odbywa się
poprzez naciśnięcie i przytrzymanie przez 3 sekundy klawi
-
sza OK. Jeżeli sterownik do którego podłączony jest HMI, nie
zawiera głównych stron, to menu HMI jest domyślnie wy
-
świetlane po włączeniu urządzenia.
Menu HMI zawiera wszystkie parametry udostępnione
przez sterownik do wglądu i edycji przez użytkownika.
Menu zawiera dwa typy elementów: węzeł oraz parametr.
Węzły są punktami wejścia w zagłębienie menu. Parametry
zawierają wartości, które można odczytywać, a niektóre
znich również modykować. Wejście w zagłębienie menu
lub przejście do edycji parametru dokonuje się naciskając
klawisz OK. Naciśnięcie klawisza C powoduje wycofanie się
z zagłębienia menu lub rezygnację z edycji parametru.
Stan alarmowy sygnalizowany jest czerwonym kolorem tła
menu HMI. Aby sprawdzić stan alarmów należy przejść do
menu alarmów.
6.1.9 Menu alarmów
Do menu alarmów można przejść z ekranu głównych stron
lub z menu HMI poprzez naciśnięcie i przytrzymanie przez
3s klawisza C. Jeżeli w danym momencie występuje alarm to
jego nazwa oraz data i czas wystąpienia znajduje się na liście.
Alarm potwierdzony dodatkowo symbolizowany jest znakiem
gwiazdki „*” obok daty i czasu wystąpienia.
Na końcu listy znajduje się węzeł o nazwie „Alarms history”
(historia alarmów). Historia alarmów przedstawia chronolo
-
giczną listę ostatnich wystąpień każdego zalarmów.
Rys. Nr. 24
Rys. Nr. 25
