5.2 Komunikacja Bacnet MS-TP zsystemem BMS
Zmienne BacNet należy wyszukać po podłączeniu zasilone-
go sterownika oraz wprowadzeniu odpowiednich ustawień
sieci BacNet
5.3 Sterowanie przez stronę WWW
Sterownik wyposażony został wmożliwość sterowania po-
przez stronę www. Wymaganym sprzętowo elementem jest
opcjonalna karta Ethernet.

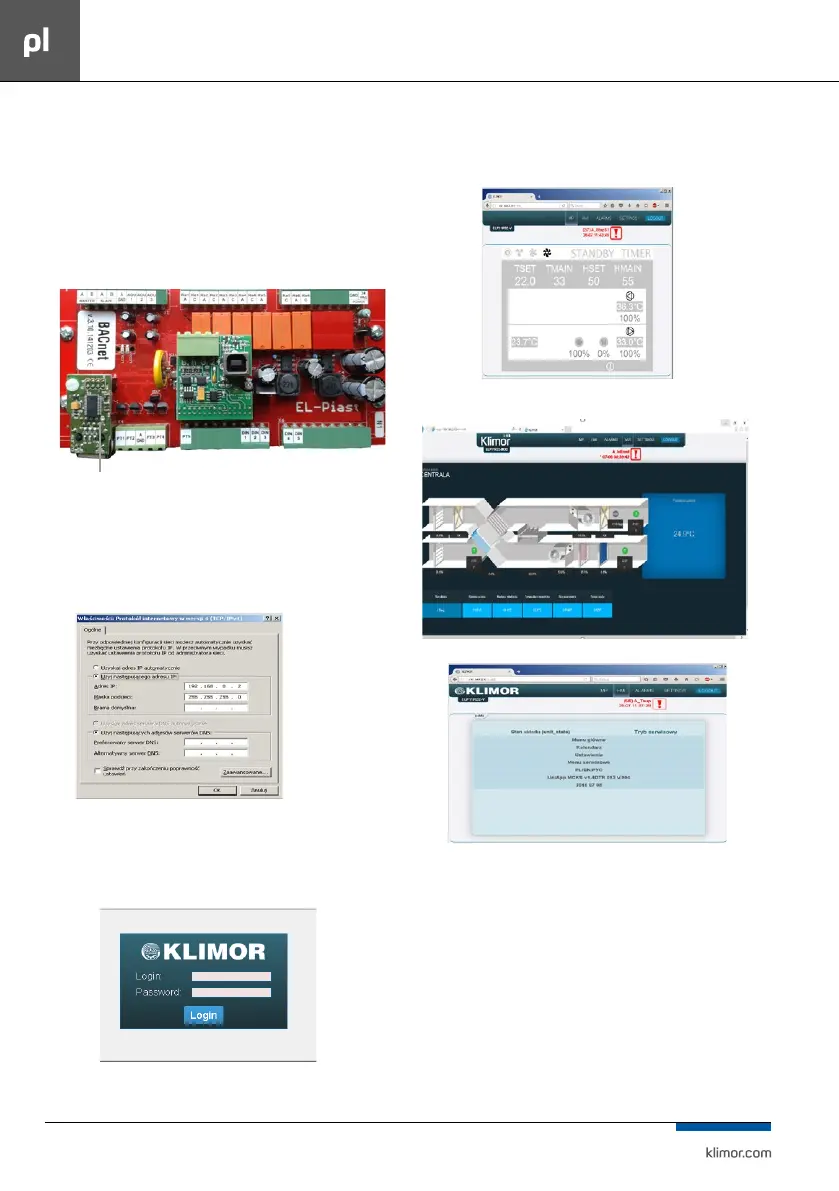

Rys. Nr. 9 Miejsce zainstalowania karty ETH
Aby połączyć się zlokalnego komputera podłączonego bez-
pośrednio kablem zkartą ETH sterownika należy:
1. Ustawić w ustawieniach karty sieciowej komputera dla
protokołu TCP4 następujące wartości:
Rys. Nr. 10 Ustawienia karty sieciowej komputera dla protokołu TCP4
2. Następnie uruchomić przeglądarkę internetową iwpisać
domyślny adres sterownika: 192.168.0.8
Pokaże się okno gdzie należy wpisać domyślny login: admin
ihasło: admin
Rys. Nr. 11 Okno logowania z hasłami dostępu
3. Po wpisaniu loginu i hasła oraz zatwierdzeniu „Lo-
gin” ukaże się ekran HMI sterownika w którym możemy
dokonywać nastaw iodczytów pełnego menu sterownika.
Rys. Nr. 12 Ekran graczny HMI sterownika
Rys. Nr. 13 Ekran wizualizacji centrali (w sterownikach ELP11R32L+
Rys. Nr. 14 Ekran HMI sterownika
4. Sterownik posiada interfejs Ethernet, aby więc podłączyć
sterownik bezprzewodowo zlokalną siecią bezprzewodową
(WIFI), należy zastosować dodatkowy router – jako punkt
dostępowy skongurować sieć lokalną sieć WIFI, po czym
włączyć sterownik do routera. Ustawienia sieciowe routera
isterownika muszą być zgodne. Porty należy przekierować
na zewnętrzny adres routera.
Karta ETH ze złączem RJ45
