KUHN Quantron S - Speedliner; Moduliner diagrams

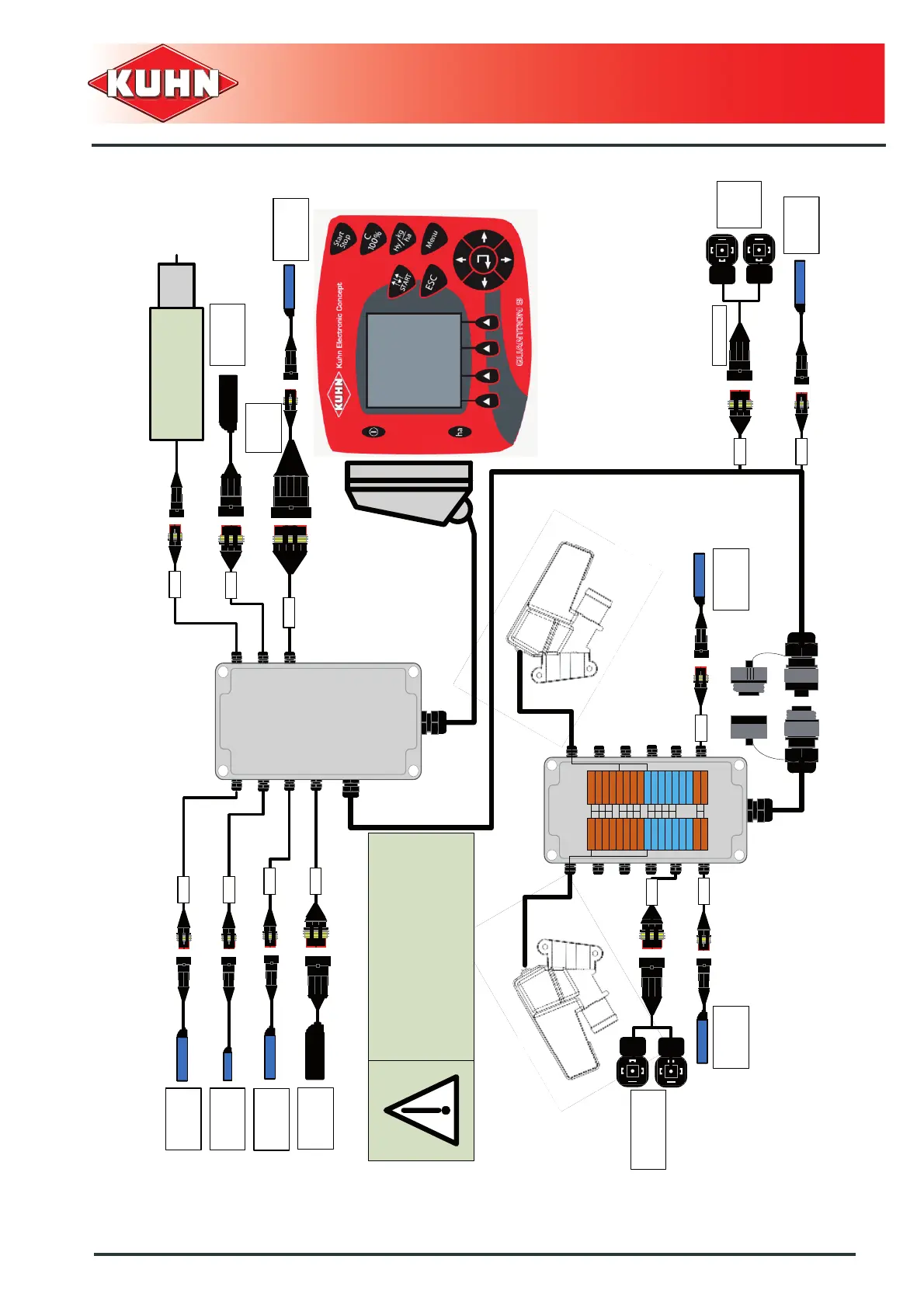

Connecting diagrams
Control box
Quantron S
65
R2055639
Gebläse
Turbine
Fan unit
R2055638
Dosiereinheit
Doseur
Me t ering syste m
GEB
DOS
R2055637
Fullstand
Trémie Hopper
R2055639
Injektor
Injecteur
Injector
DAT
R2055972
E-Motor
Moteur électr ique
E-Drive
R2055637
Fullstand
Trémie Hopper
LMR
O
N
R2055838
Kabel Câble
Wire
R2055639
Sponrad
Roue squelette
Landwheel
KMH
FML1 + FML2 + FML3 + FML4 + VAM L + FML1 - FML2 - FML3 -
VAM -
FML4 -
SPR -
SPL -
SPR +
SPL +
VAM R +
FML5 + FML6 + FML7 + FML8 +
FML5 - FML6 - FML7 - FML8 -
KEG -
KEG +
SPR
SPL
R2055148
Vorauflaufmarkierung
Traceur de prélevée
Pre-emergence marker
VAM
LML DOK
R2055639
Spuranreißer
Traceurs latéraux
Sid e m arke rs
R2055639
Spuranreißer
Traceurs latéraux
Side markers
HYD
R2055148
Hy-Block
Blo c
hydraulique
Hy-Bloc
OPTION
R2055639
Arbeitsst ellung
Position chassis
Frame position
ABS
SPEEDLINER
EC 3000
Allgemein – En général – Generally
L= Links- gauche - left
R = Rechts – droit - right
R2055845
R2055846
R2055047
R2055047
R2055848
