KUHN Quantron S - Page 70

Control box
68
Quantron S

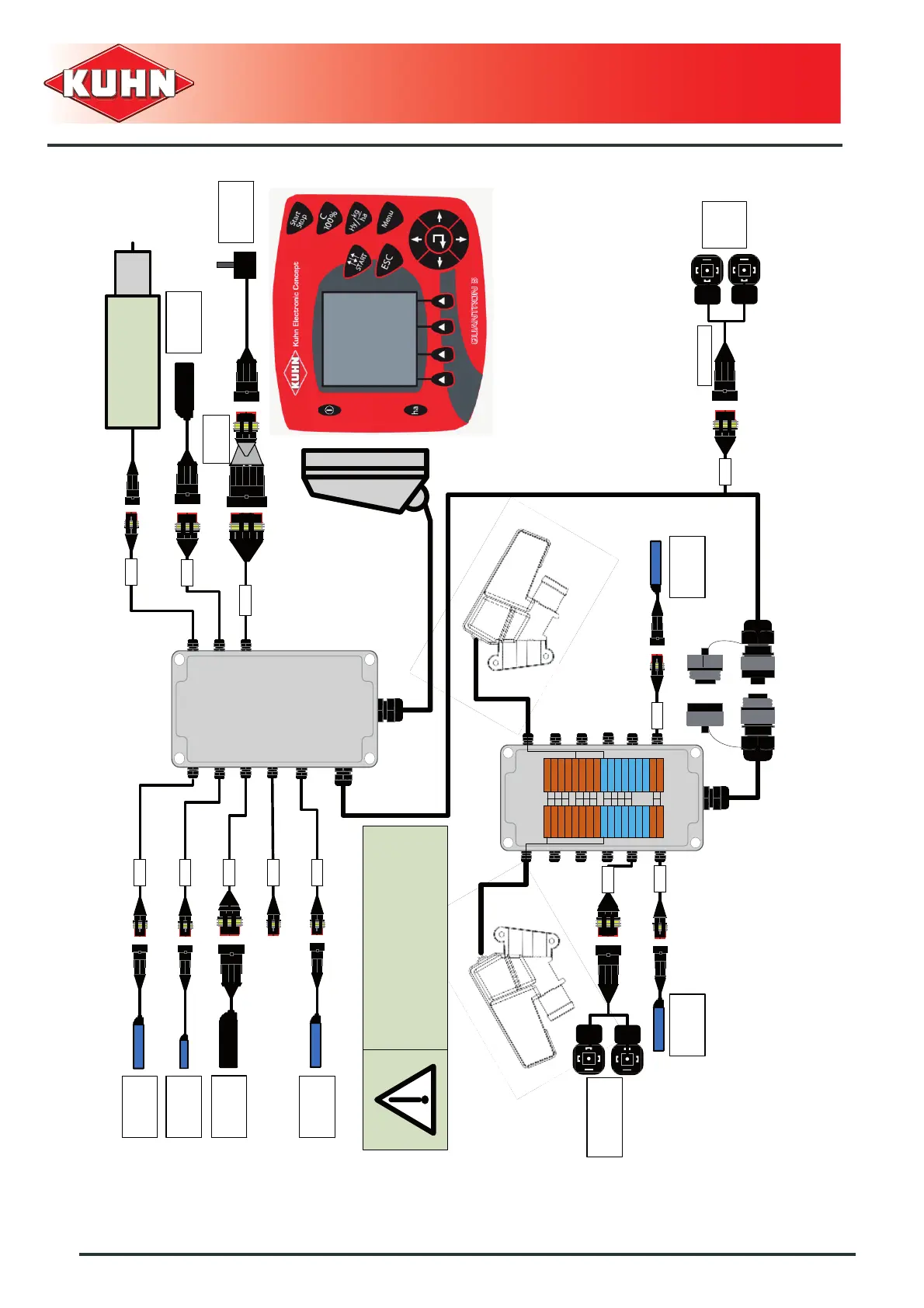

Connecting diagrams
R2055639
Gebläse
Turbine
Fan unit
R2055638
Dosiereinheit
Doseur
Me t ering syste m
GEB DOS
R2055637
Fullstand
Trémie
Hopper
DAT
R2056430
E-Motor
Moteur électr ique
E-Drive
R2055637
Fullstand
Trémie Hopper
LMR
R2056723
Adaptateur
Adapter
R2056714
Sponrad
Roue squelette
Landwheel
KMH
FMR1+ FMR2+ FMR3+ FMR4+ VAM L +
FMR1- FMR2- FMR3-
VAM -
FMR4-
SPR -
SPL -
SPR +
SPL +
VAM R +
FML5 + FML6 + FML7 + FML8 +
FML5 - FML6 - FML7 - FML8 -
KEG -
KEG +
SPR
SPL
R2055148
Vorauflaufmarkierung
Traceur de prélevée
Pre-emergence marker
VAM
DOK
R2055639
Spuranreißer
Traceurs latéraux
Sid e m arke rs
R2055639
Spuranreißer
Traceurs latéraux
Sid e m arke rs
HYD
R2055148
Hy-Block
Blo c
hydraulique
Hy-Bloc
OPTION
R2055639
Arbeitsst ellung
Position ch assis
Frame position
VENTA TF + BTF
Allgemein – En général – Generally
L= Links- gauche - left
R = Rechts – droit - right
ABS LML
R2055848
R2056041
R2055846
R2055047
R2055047
O
N
