3.3.2 Einbaulage
Ist das Messzahnrad nicht symmetrisch zur Messfläche angeordnet, können Mess-
fehler auftreten. Um eine einwandfreie Funktion des MiniCODERs zu gewährleisten,
muss dieser genau justiert werden.
 Richten Sie den MiniCODER symmetrisch zur Maßverkörperung aus, die Symme-
trielinien müssen übereinstimmen (→ Seite 12). Halten Sie die angegebenen
Grenzwerte ein.

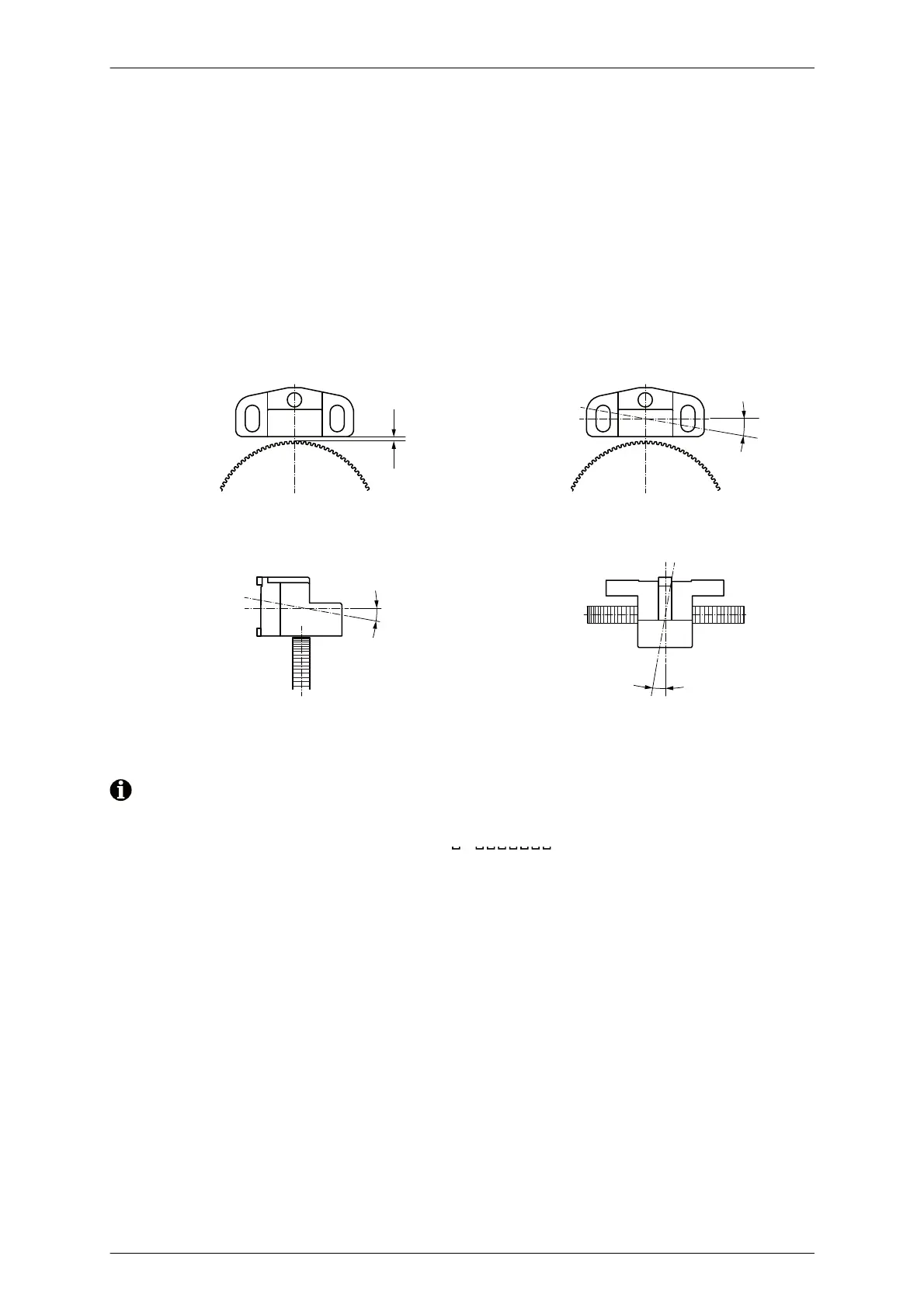

Mögliche Einbaufehler
Einfluss der Einbaulage auf die Signalqualität:
Luftspalt
Amplitudenhöhe Spuren 1 und 2
Horizontaler Winkelversatz
Offset Spuren 1 und 2
Horizontaler Winkelversatz
Amplitudenverhältnis Spur 1/2 zu Referenzspur
Vertikaler Winkelversatz
Nulllage Spur 1/2 zu Referenzspur
Lenord+Bauer bietet das spezielle Test- und Programmiergerät GEL 211CS0
an. Damit können die Signale der MiniCODER gemessen und der parame-
trierbare
MiniCODER
(GEL 2444K
P ) justiert, analysiert und konfi-
guriert werden.
