6.3.2 Montieren
► Nehmen Sie den MiniCODER und die passende Abstandslehre aus der Ver-
packung.
► Benetzen Sie 2 Schrauben M4 (Empfehlung: DIN 912 M4×10) gegen unbeabsich-
tigtes Lösen mit Schraubensicherung.
► Setzen Sie die Schrauben mit Federringen und Unterlegscheiben in die
Langlöcher des Flansches.

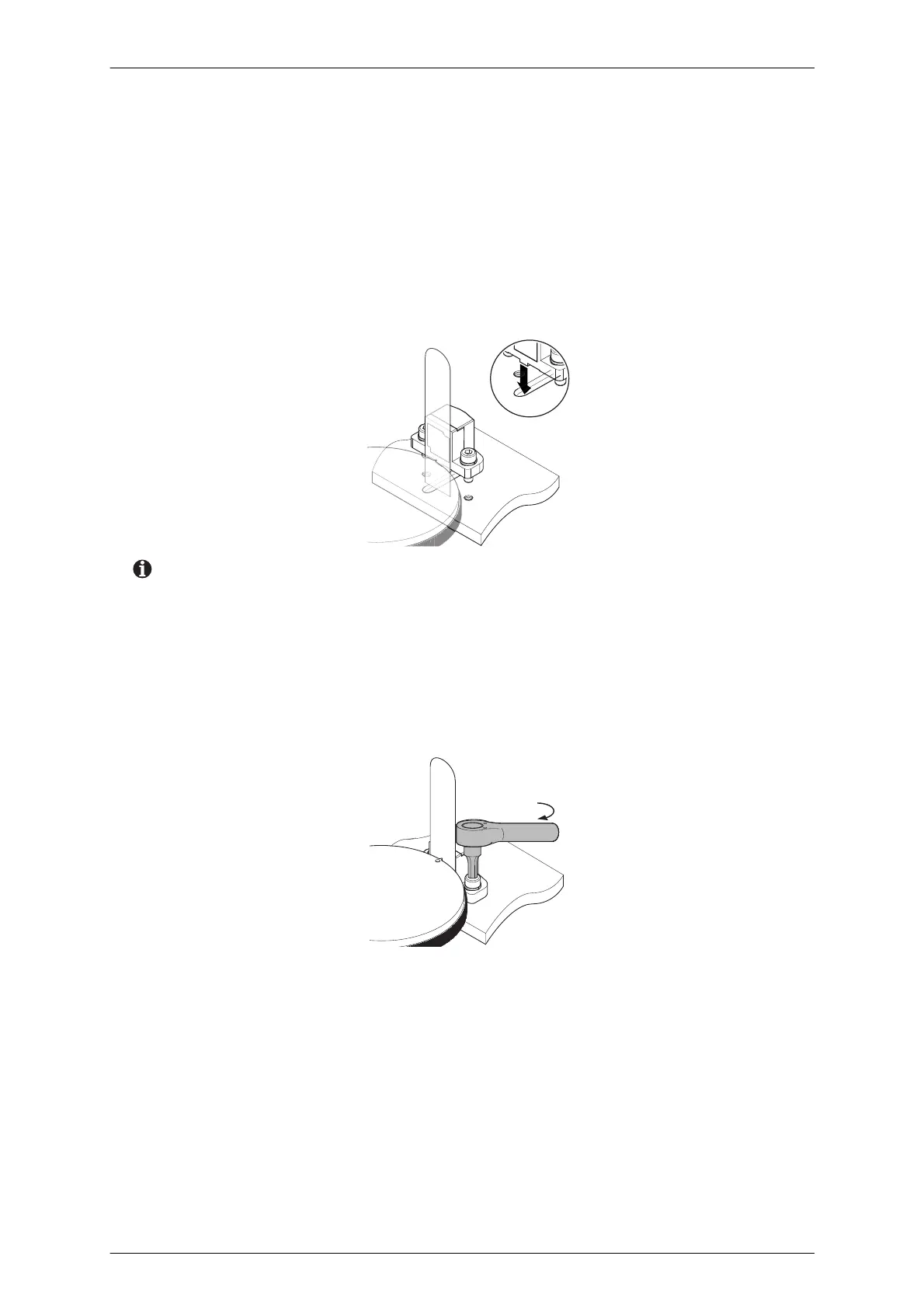

► Legen Sie die Abstandslehre im Einbauraum auf das Messzahnrad.
Benutzen Sie ausschließlich die mitgelieferte Abstandslehre als Montagehilfe.
Sie schützt die Messfläche bei der Montage vor mechanischen Beschädigun-
gen und dient der korrekten Einstellung des Luftspaltes.
► Setzen Sie den MiniCODER mit den beiden Führungsnasen in die Führungsnut
der Montagefläche ein und schieben Sie ihn gegen die Abstandslehre.
► Befestigen Sie den MiniCODER mit den beiden Schrauben. Ziehen Sie die
Schrauben mit einem Drehmoment (M) von max. 2,5 Nm an.
M
► Überprüfen Sie noch einmal den Luftspalt mit Hilfe der Abstandslehre.
