6 Montage und Anschluss Lenord+BauerMiniCODER elektrisch anschließen
26 GEL 2444
Deutsch

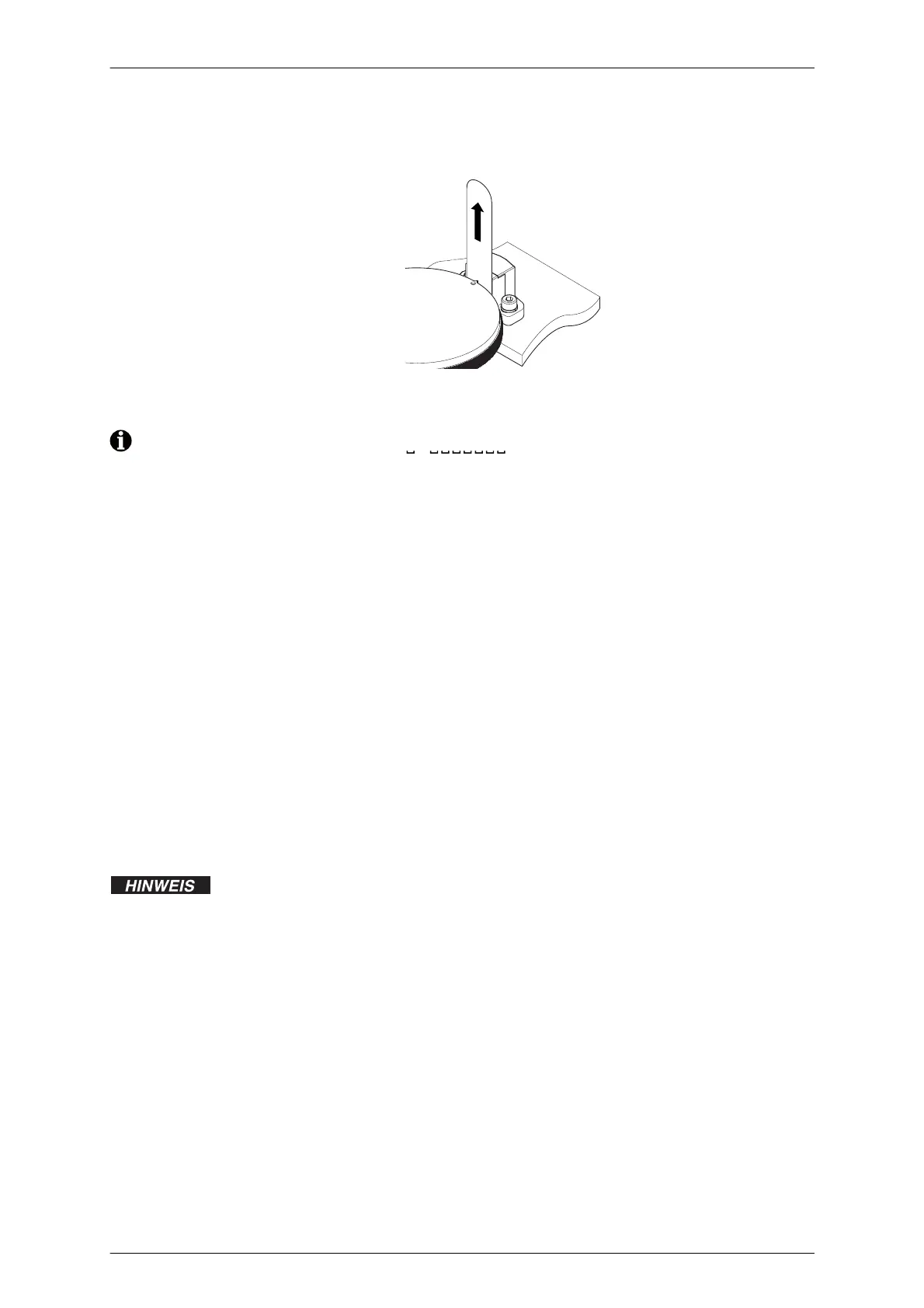

► Entfernen Sie die Abstandslehre und bewahren Sie sie für eine spätere Demonta-
ge oder Justage auf.
6.3.3 Funktion prüfen
Der MiniCODER GEL 2444K P kann mit dem Test- und Program-
miergerät GEL 211CS0 justiert, analysiert und konfiguriert werden.
Überprüfen Sie die Funktion des MiniCODERs mit einem geeigneten Messgerät,
vorzugsweise einem Oszilloskop.
Schließen Sie den MiniCODER an das Messgerät an (→ Seite 35ff).
Schließen Sie den MiniCODER an eine Spannungsversorgung an (→ Seite 35ff).
Schalten Sie die Spannungsversorgung ein.
Drehen Sie das Messzahnrad langsam und beobachten Sie das Ausgangssignal
auf dem Messgerät.
Bei korrekter Funktion wird auf dem Oszilloskop ein einwandfreies Sinus- oder
Rechtecksignal angezeigt (→ Seite 17).
Schalten Sie die Spannungsversorgung aus.
Entfernen Sie das Messgerät und die Spannungsversorgung.
6.4 MiniCODER elektrisch anschließen
Kabelführung!
Beachten Sie den minimalen Biegeradius, damit das Anschlusskabel
nicht durch eine zu starke Krümmung beschädigt wird (→ Seite 30f).
Verlegen Sie die Kabel unter Beachtung der Hinweise zur elektromagnetischen
Verträglichkeit (→ Seite 13f).
Schließen Sie den MiniCODER entsprechend der Anschlussbelegung
(→ Seite 35ff) korrekt an.
