6 Montage und Anschluss Lenord+BauerMesszahnrad montieren
24 GEL 2444
Deutsch
Überprüfen Sie, ob der zulässige Luftspalt (d) beim anschließenden Einbau des
MiniCODERs eingehalten wird. Der Wert ist abhängig von Typ und Zahnrad-
modul.
Luftspalttabelle
Typ Modul Luftspalt d,
Einstellmaß ± Abstandstoleranz
GEL 2444
3 0,3 0,15 mm ± 0,02 mm
GEL 2444
5 0,5 0,20 mm ± 0,03 mm
Führen Sie Fräsung und Bohrungen in der Aufnahmevorrichtung sorgfältig aus
und entfernen Sie Späne restlos.
6.2 Messzahnrad montieren
Montieren Sie das Messzahnrad auf der Welle, achten Sie dabei auf die Lage von
Signalspur und Referenzspur.
Überprüfen Sie nach der Montage die Einhaltung der Montagetoleranzen.
6.3 MiniCODER montieren
VORSICHT
Magnetisches Feld!
● MiniCODER so halten, dass Finger oder Haut nicht gequetscht
werden können.

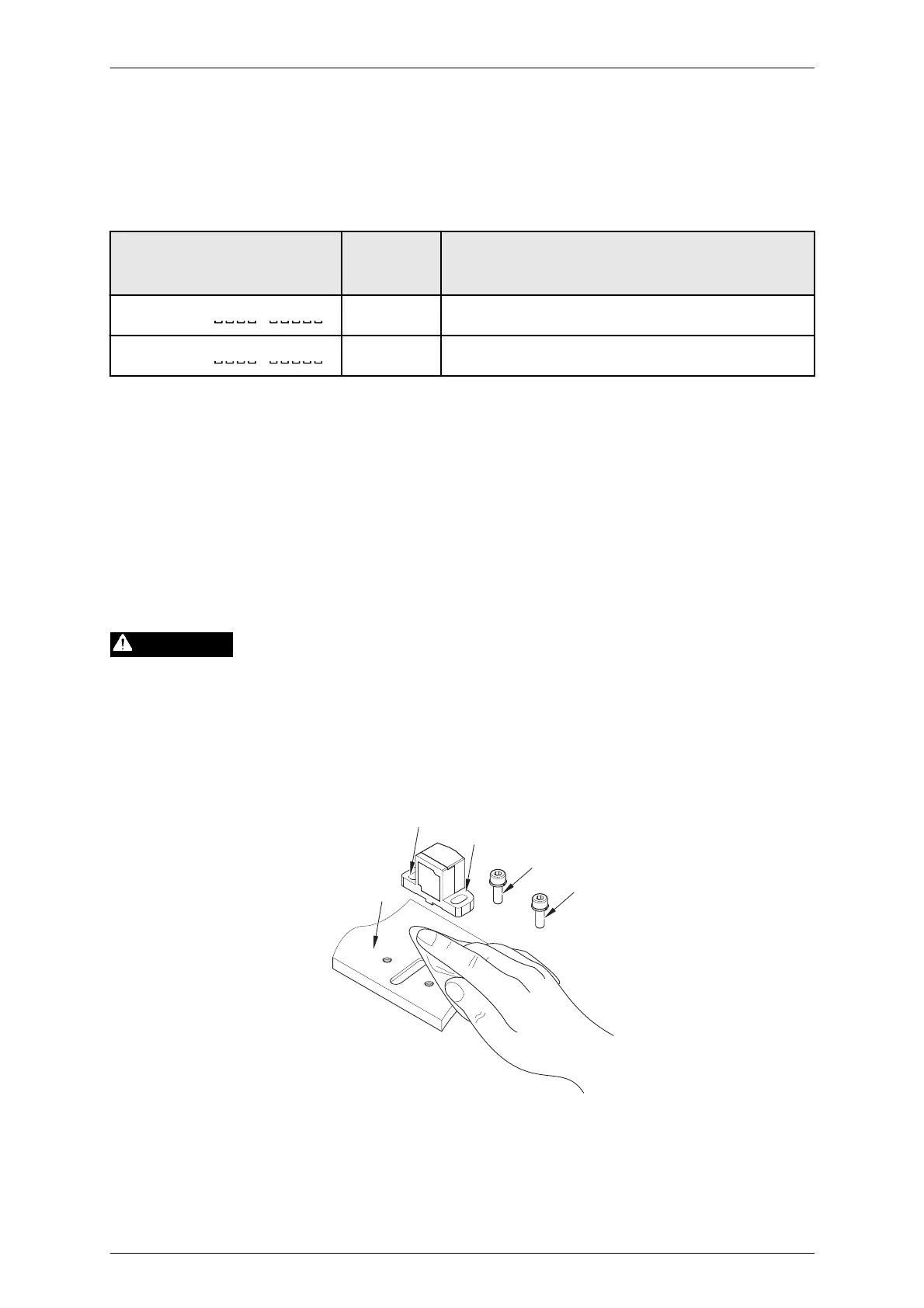

6.3.1 Montageflächen reinigen
Reinigen Sie die Montageflächen an der Maschine und am MiniCODER sowie die
Schrauben gründlich, um eine gute elektrische Leitfähigkeit zu erzielen.
Achten Sie darauf, dass Maßverkörperung und Einbauraum frei von Verunreini-
gungen und Spänen sind.
