Lenord+Bauer MiniCODER GEL 2444 - Bauteile und Funktion

Lenord+Bauer 4 BeschreibungBauteile und Funktion
GEL 2444 17
Deutsch
4.2 Bauteile und Funktion
0,20




5
4

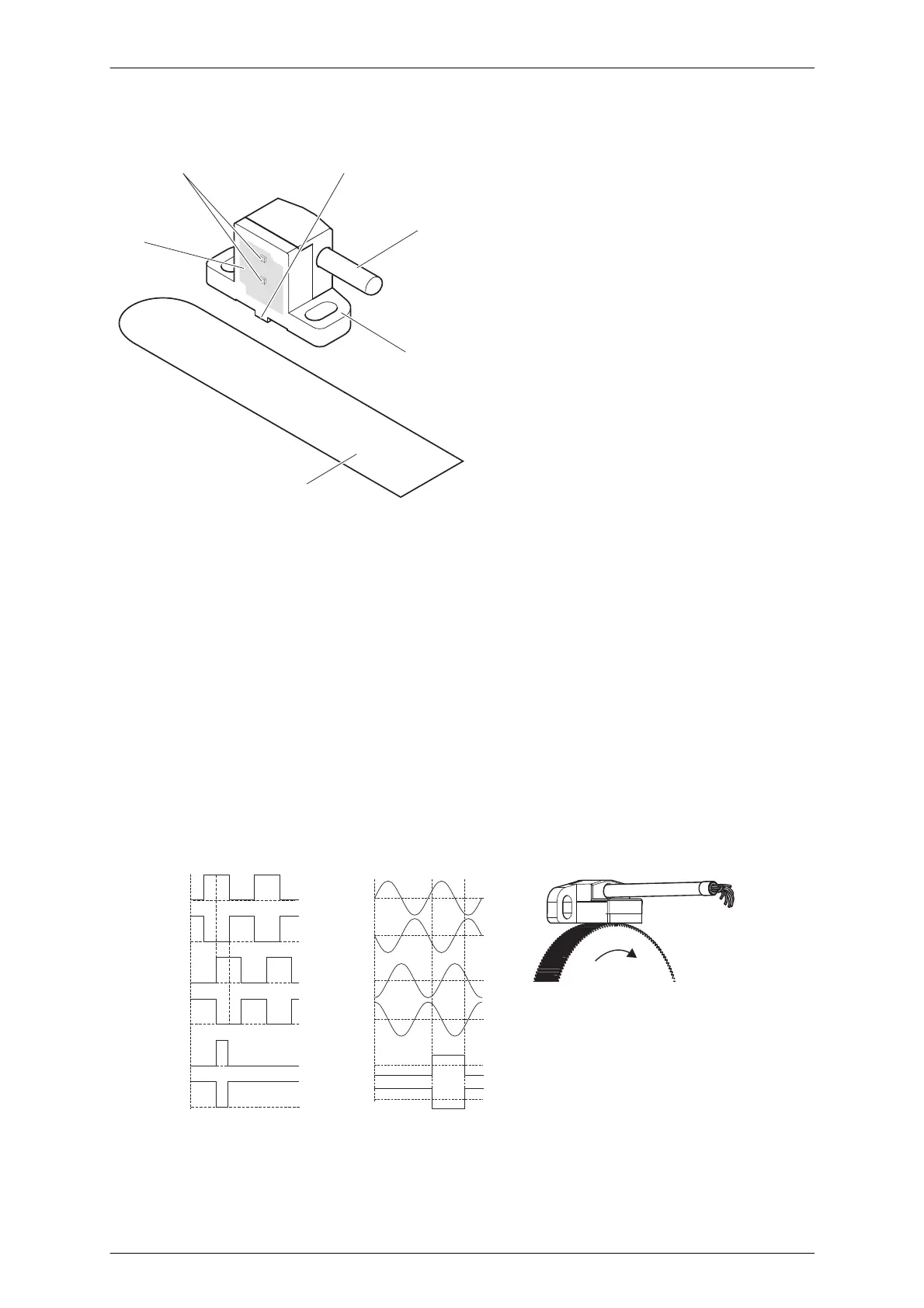

Beispieldarstellung für GEL 2444
1 Messfläche
2 Sensorelemente
(unten: Signalspur,
oben: Referenzspur)
3 Führungsnase
4 Anschlusskabel
5 Montageflansch
6 Abstandslehre
(z. B. 0,2 mm)
Der MiniCODER wird über den Montageflansch (5) mit zwei Schrauben an der Auf-
nahmevorrichtung befestigt. Mit Hilfe der beiden Führungsnasen (3) auf der Rücksei-
te des MiniCODERs wird die exakte Positionierung des MiniCODERs sichergestellt.
Zur einfachen Montage gehört eine nicht ferromagnetische Abstandslehre (6) in pas-
sender Stärke zum Lieferumfang (Stärke ist abhängig vom Modul).
Unter der Messfläche (1) befinden sich die empfindlichen Sensorelemente (2).
Die integrierte Elektronik wird über das Anschlusskabel (4) mit Spannung versorgt.
Der MiniCODER besitzt ein Magnetfeld, das durch das rotierende Messzahnrad
verändert wird. Die Sensorik erfasst die Magnetfeld-Änderung und die integrierte
Elektronik setzt diese in entsprechende Ausgangssignale um.
U
2+
U
2-
U
1+
U
1-
U
N+
U
N-
GEL 2444D
GEL 2444T
GEL 2444K
U
1+
U
1-
U
2+
U
2-
U
N+
U
N-
Drehrichtungsabhängige Signalfolgen
