10 Anschlussbelegungen
Bei den Standardausführungen der MiniCODER ist der Außenschirm des An-
schlusskabels
● mit dem MiniCODER-Gehäuse verbunden
● bei metallisierten Steckverbindern mit dem Steckverbindergehäuse ver-
bunden
● bei Kunststoffsteckverbindern mit einem Steckerpin verbunden

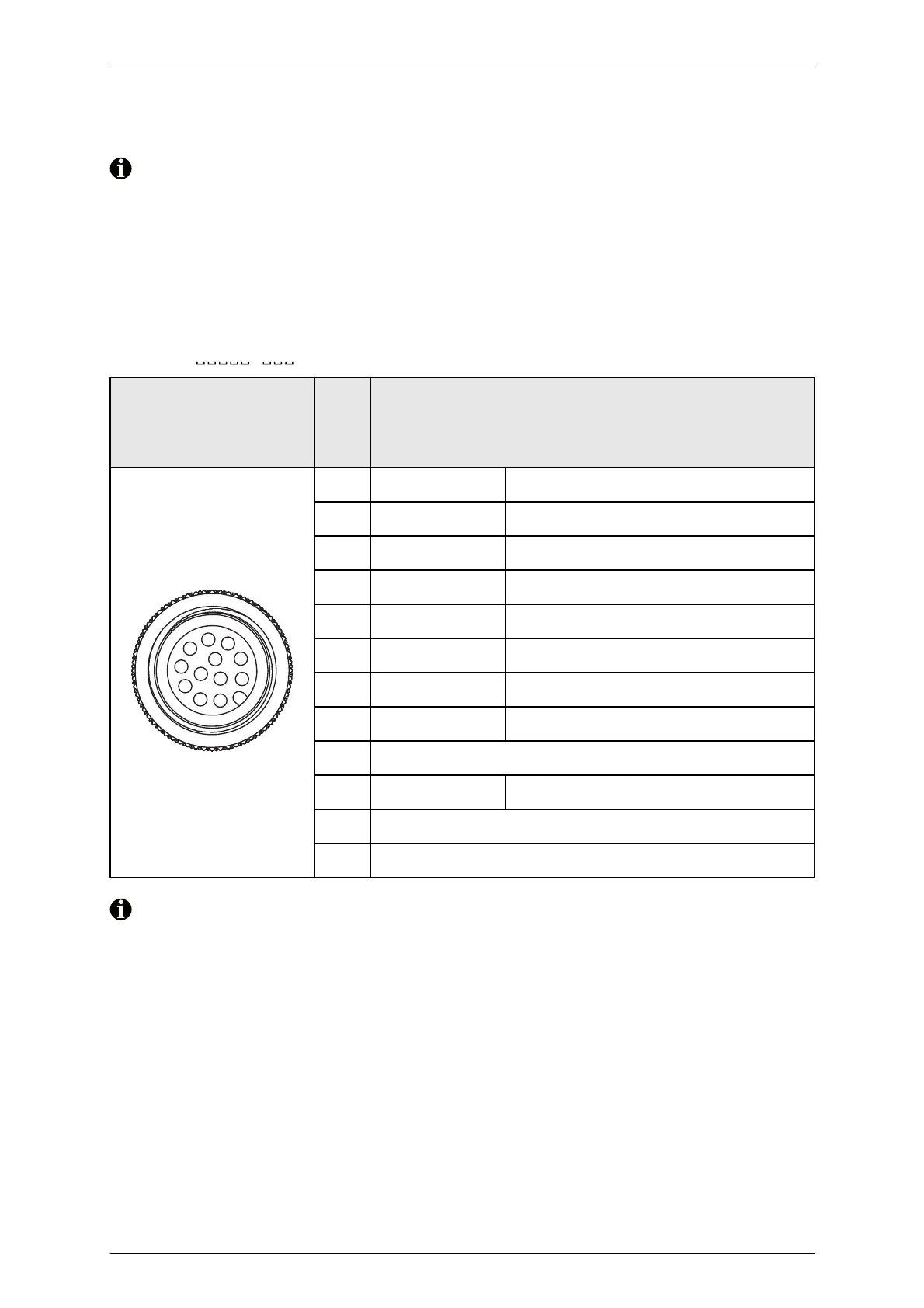

GEL 2444
J -
12-poliger
Stiftstecker
(Steckansicht)
Pin Signal / Funktion
1
2
3
4
5
6
7
8
9
10
11
12
1U
1+
Signal Spur 1
2U
1–
inverses Signal Spur 1
3U
N+
Signal Referenzspur N
40 V GND
5U
B
+ 5 V Versorgungsspannung
6U
2+
Signal Spur 2
7U
2–
inverses Signal Spur 2
8U
N–
inverses Signal Referenzspur N
9 nicht belegt
10 U
Sense
5 V Sense
11 nicht belegt
12 nicht belegt
Bei langen Spannungsversorgungsleitungen muss eine externe Sense-
Regelung erfolgen!
