3 Sachschäden-Vermeidung Lenord+BauerMesssystem
14 GEL 2444
Deutsch
1
2
3
5
4

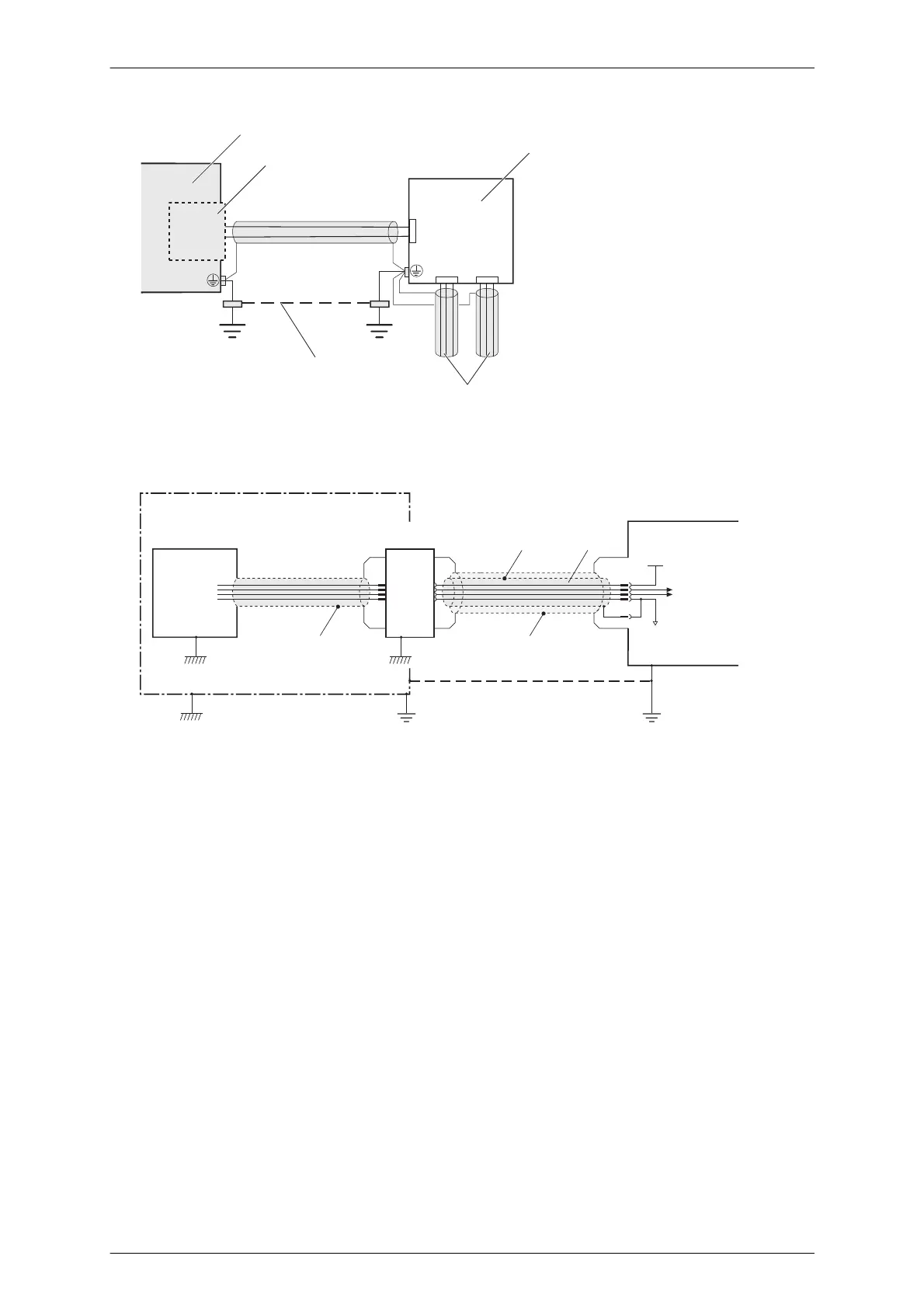

MiniCODER mit offenem Kabelende oder Stecker
1
2
3
4
5
Maschine
MiniCODER
Auswertelektronik
Steuerleitungen
Potenzialaus-
gleichsleitung (nur bei ex-
tremen Störpegeln)
+5 V
GND
Signal
PE
cc
ba
3
2
1
5
4
MiniCODER mit Einbaudose (z.B. GEL 2444)
1
2
3
4
5
a
b
c
Maschine (z.B. Spindel)
MiniCODER
Einbaudose
Auswertelektronik
Potenzialausgleichsleitung (nur bei extremen Störpegeln)
Verbindungskabel mit einem Außen- und drei Innenschirmen
Innenschirme (3×)
Außenschirm
Der MiniCODER ist Teil einer Maschine bzw. Anlage. Binden Sie den
Potenzialausgleich für den MiniCODER in das Gesamtschirmkonzept ein.
Verlegen Sie Signal- und Steuerleitungen von den Leistungskabeln räumlich ge-
trennt. Ist dies nicht möglich, verwenden Sie paarig verseilte und geschirmte
Leitungen und/oder verlegen Sie die MiniCODER-Leitung in einem Eisenrohr.
Stellen Sie sicher, dass extern Schutzmaßnahmen gegen Stoßspannungen
(„Surge“) durchgeführt wurden (EN 61000-4-5).
