Lenord+Bauer 10 Anschlussbelegungen
GEL 2444 37
Deutsch

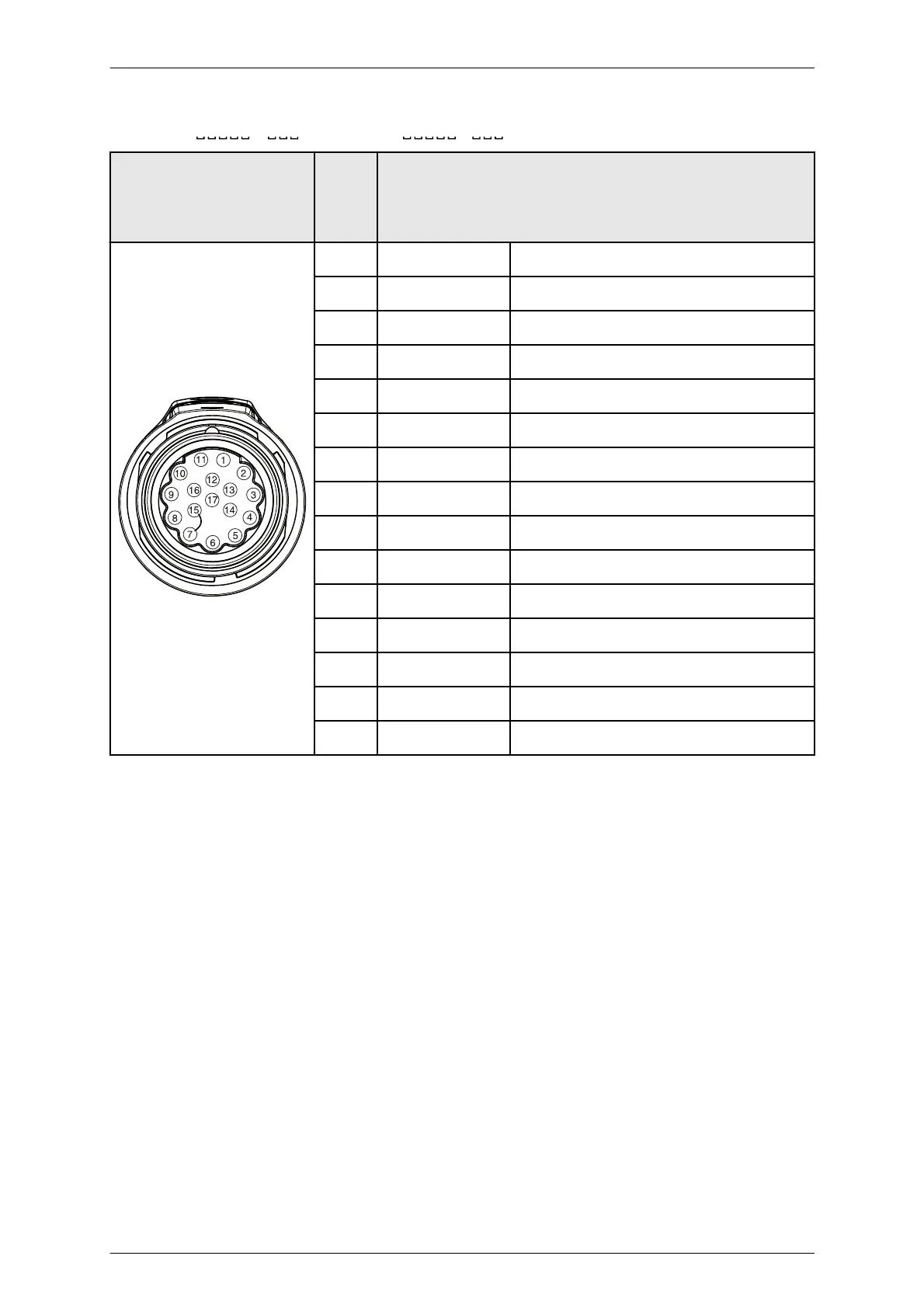

GEL 2444 M -, GEL 2444 N -
17-polige Einbaudose
mit Stiftkontakten
(Steckansicht)
Pin Signal / Funktion
1U
1+
Signal Spur 1
2U
1–
inverses Signal Spur 1
3U
N+
Signal Referenzspur N
4 – 6 nicht belegt
7 0 V GND
8 nicht belegt
9 nicht belegt
10 U
B
+ 5 V Versorgungsspannung
11 U
2+
Signal Spur 2
12 U
2–
inverses Signal Spur 2
13 U
N–
inverses Signal Referenzspur N
14 nicht belegt
15 0 V GND (Brücke Pin 7)
16 U
Sense
5 V Sense
17 nicht belegt
