Lenze EPM-H310 - Abmessungen; Einbauausschnitt

Technische Daten
Abmessungen
2

15
EDBPM−H310 DE/EN/FR 7.1

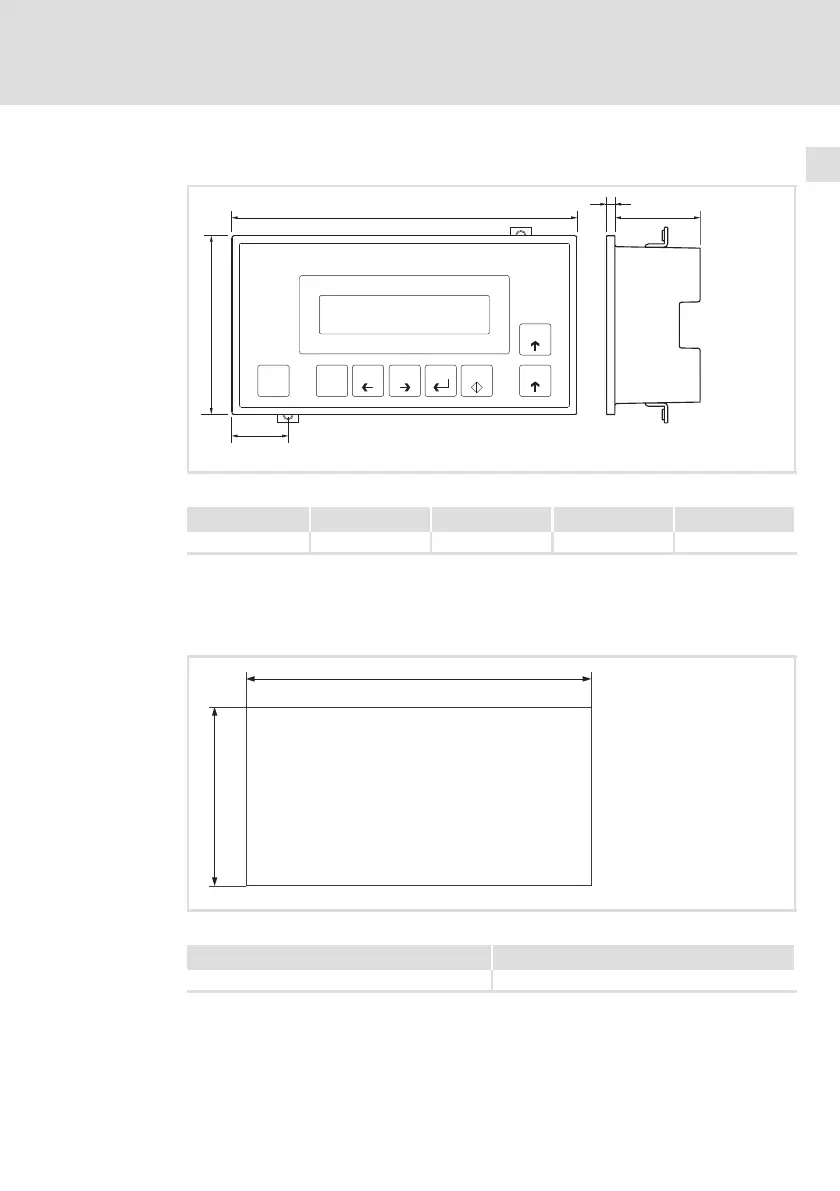

2.3 Abmessungen
d
a
b
c
shift
F1
Esc
F2 F3 F4 F5
e
Help
Info
h310_001
Abb. 2−2 Abmessungen
a [mm] b [mm] c [mm] d [mm] e [mm]
166.0 86.0 27.0 4.0 41.0
2.4 Einbauausschnitt
b
a
h312_004
Abb. 2−3 Einbauausschnitt
a [mm] b [mm]
77.0 157.0
