Elektrische Installation
Versorgungsspannung anschließen
4

18
EDBPM−H310 DE/EN/FR 7.1
4 Elektrische Installation
 Stop!
ƒ Beschädigung angeschlossener Geräte. Verbinden Sie den
PE−Leiter so wie es in der Abbildung dargestellt ist!
ƒ Bedieneinheit nur im spannungslosen Zustand verdrahten!
4.1 Versorgungsspannung anschließen
LCD ADJ
+24 VDC
INPUT: 18 - 32 V 5W
FUSE 315 mA
0 VDC
N.C.
ASP8
N.C.
CAN+
Shield
CAN-
V-
1
12345
2
3
4
PE
N
L1
~
–
+18...32VDC
h310_003

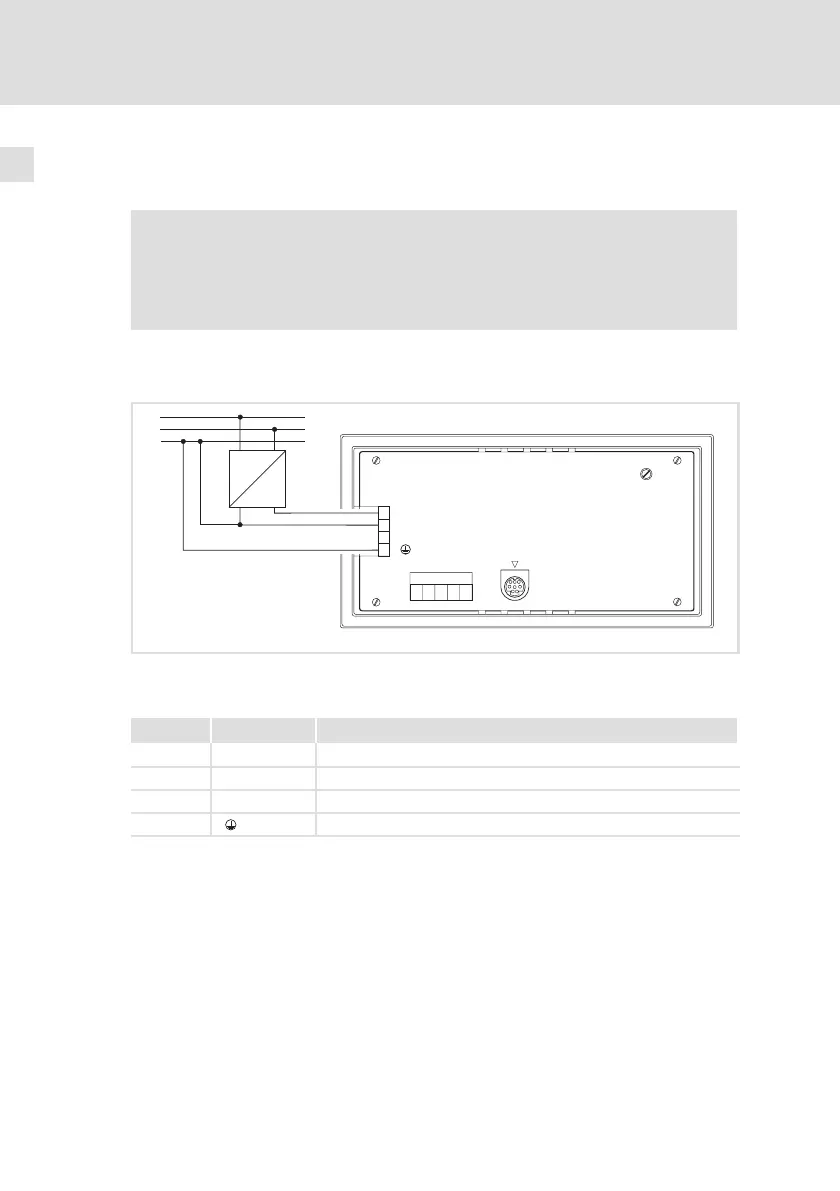

Abb. 4−1 Anschluss der Versorgungsspannung
Klemmenbelegung
Klemme Bezeichnung Erläuterung
1 DC +24 V Versorgungsspannung (DC +18 V ... 32 V)
2 DC 0 V GND Versorgungsspannung, Bezugspotential
3 n. c. Nicht angeschlossen
4 PE−Potential
