Inbetriebnahme
Projekt in die Bedieneinheit übertragen
Bedieneinheit und PC verbinden
5

22
EDBPM−H310 DE/EN/FR 7.1
5.2 Projekt in die Bedieneinheit übertragen
5.2.1 Bedieneinheit und PC verbinden
 Stop!
Die Verbindung zwischen PC und Bedieneinheit nur bei
ausgeschalteten Geräten herstellen!
l
HMI Designer
LCD ADJ
+24 VDC
INPUT: 18 - 32 V 5W
FUSE 315 mA
0 VDC
N.C.
ASP8
N.C.
CAN+
Shield
CAN-
V-
1
1234 5
2
3
4
0
1
2
h310_005

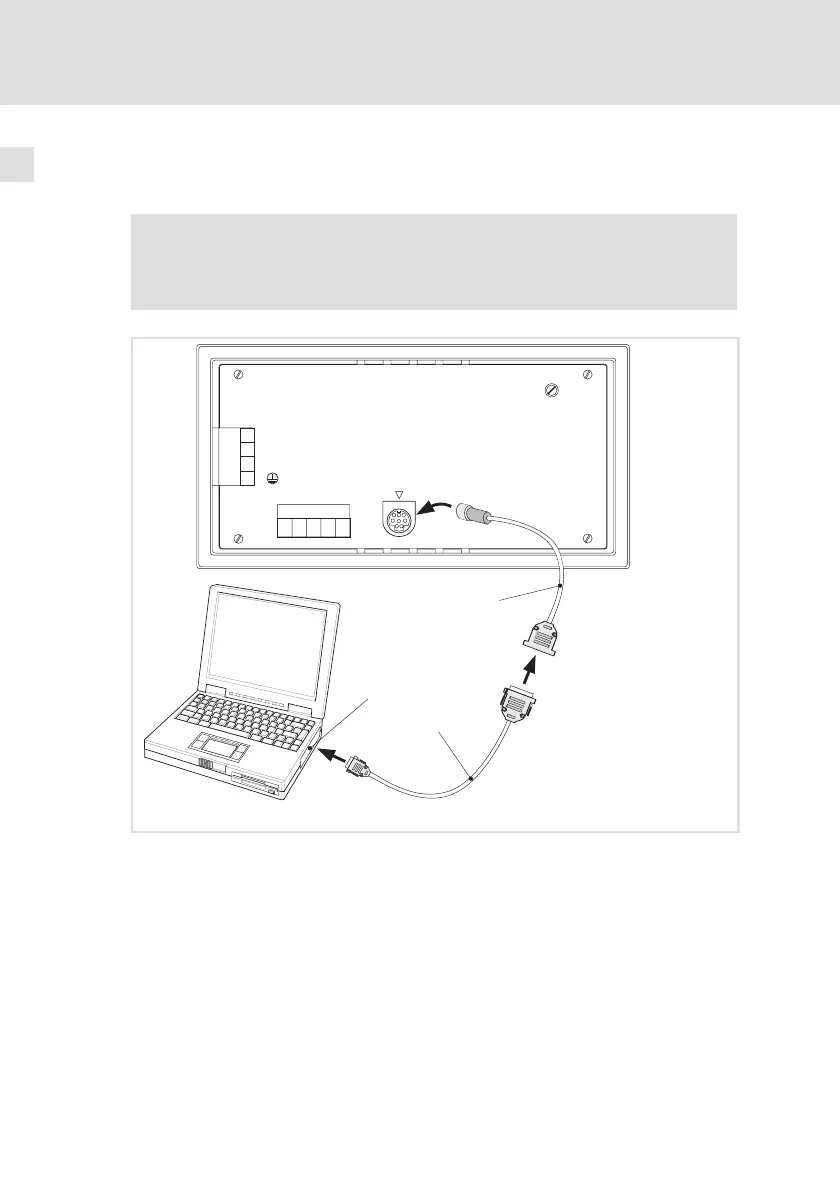

Abb. 5−1 Bedieneinheit und PC verbinden
1. Programmieradapter EPZ−H111  auf die ASP8−Schnittstelle stecken.
2. Downloadkabel EPZ−H110
 mit Programmieradapter EPZ−H111 
verbinden.
3. Downloadkabel EPZ−H110
 auf COM1 oder COMx  am PC stecken.
