Mise en service
Téléchargement d’un projet sur l’unité de commande
Etablissement de la liaison entre l’unité de commande et le PC
5

87
EDBPM−H310 DE/EN/FR 7.1
5.2 Téléchargement d’un projet sur l’unité de commande
5.2.1 Etablissement de la liaison entre l’unité de commande et le PC
 Stop !
Ne relier le PC à l’unité de commande qu’en l’absence de tension !
l
HMI Designer
LCD ADJ
+24 VDC
INPUT: 18 - 32 V 5W
FUSE 315 mA
0 VDC
N.C.
ASP8
N.C.
CAN+
Shield
CAN-
V-
1
1234 5
2
3
4
0
1
2
h310_005

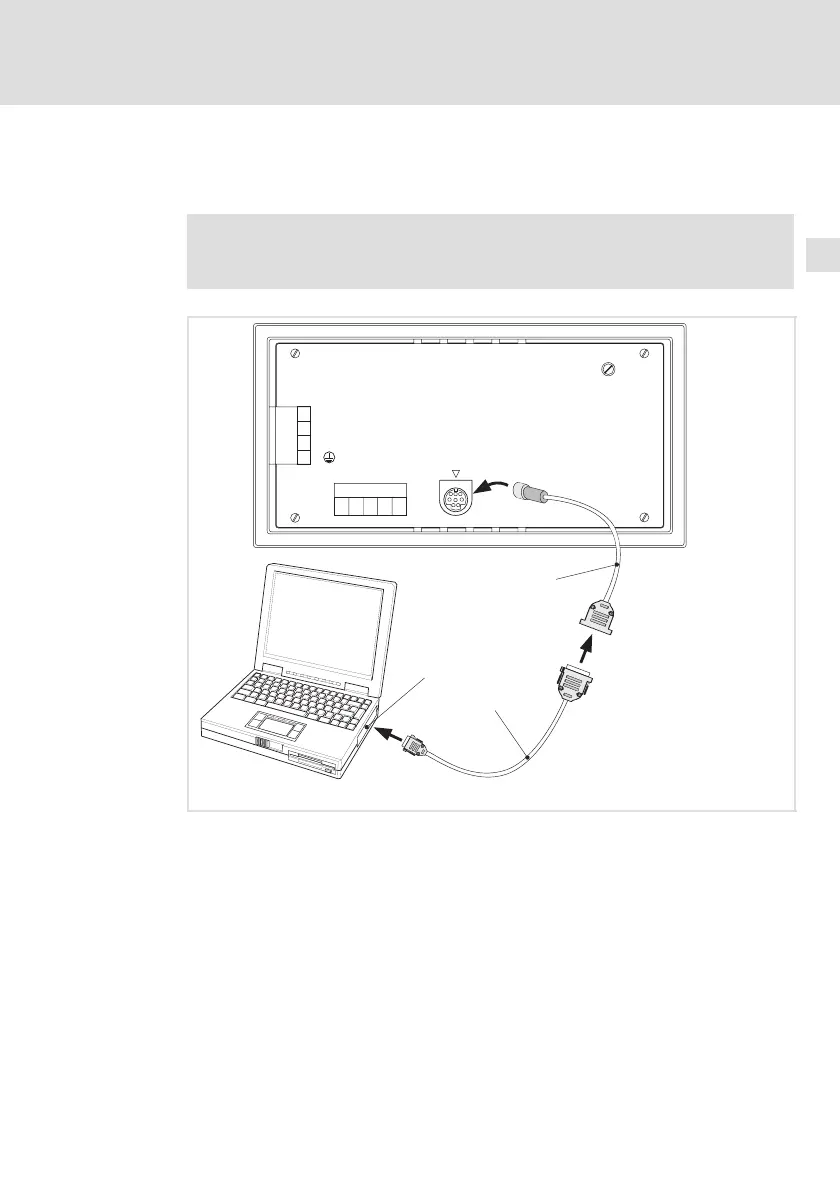

Fig.5−1 Etablissement de la liaison entre l’unité de commande au PC
1. Enficher l’adaptateur de paramétrage EPZ−H111  dans la prise ASP8.
2. Relier le câble de téléchargement EPZ−H110
 avec l’adaptateur
EPZ−H111
.
3. Enficher le câble de téléchargement EPZ−H110
 dans le port COM1 ou
COMx
du PC.
