Lenze EPM-H310 - Encombrements; Encoche de Montage

Spécifications techniques
Encombrements
2

80
EDBPM−H310 DE/EN/FR 7.1
2.3 Encombrements
d
a
b
c
shift
F1
Esc
F2 F3 F4 F5
e
Help
Info
h310_001

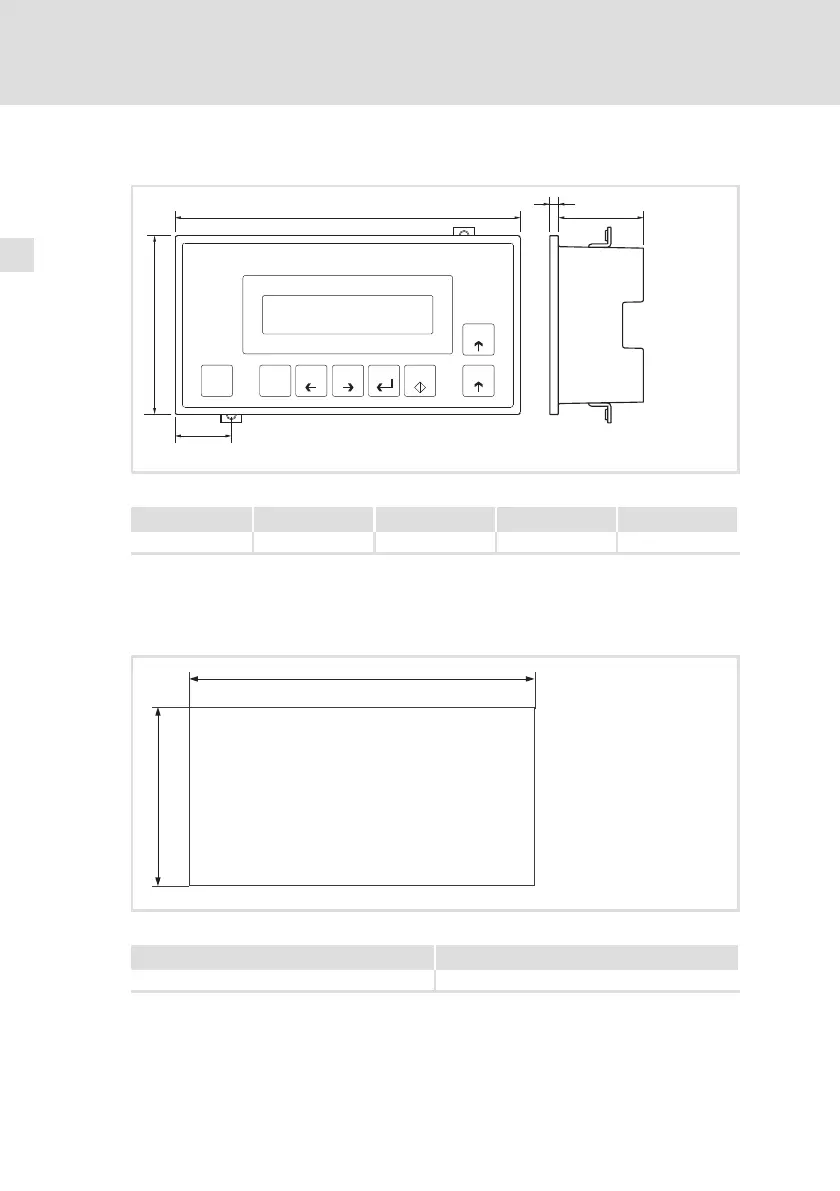

Fig.2−2 Encombrements
a [mm] b [mm] c [mm] d [mm] e [mm]
166.0 86.0 27.0 4.0 41.0
2.4 Encoche de montage
b
a
h312_004
Fig.2−3 Encoche de montage
a [mm] b [mm]
77.0 157.0
