Vor der Inbetriebnahme
- 10 - 01.21909.2669.9-02
Beim Umrüsten des Brenners auf einen ande-
ren Elektrodendurchmesser ist auf folgendes
zu achten.
Spannhülse 52, Spannhülsengehäuse 53 und Elektrode 50
müssen den selben Durchmesser aufweisen.
Die Gasdüse 54 muss auf den Elektrodendurchmesser ab-
gestimmt werden.
Werkstückleitung anschließen
 Schließen Sie die Werkstückleitung an die Anschlussbuch-
se Werkstückleitung 5 an und sichern Sie die Leitung mit
einer Rechtsdrehung.
Masseklemme befestigen

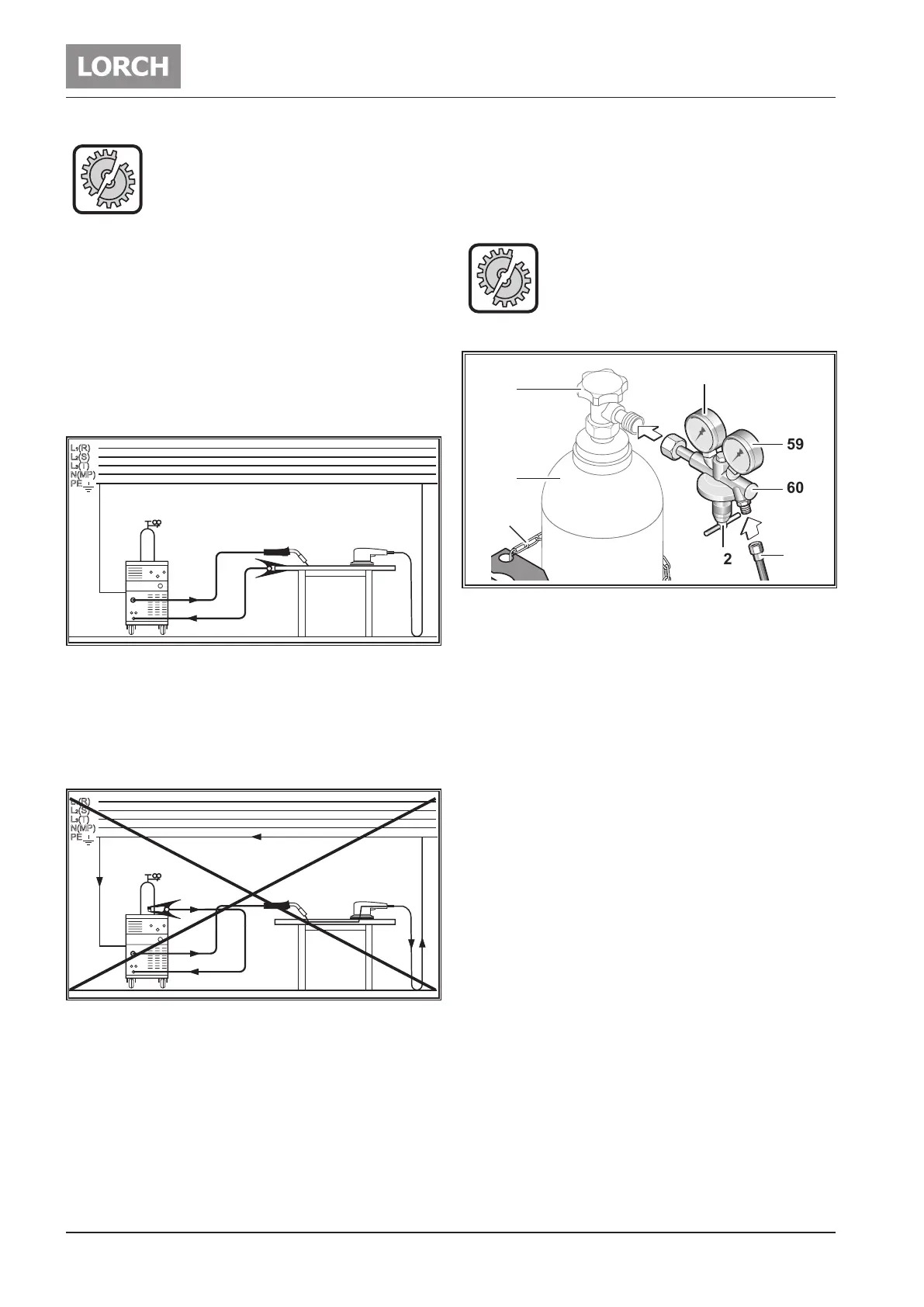

Abb. 4: Masseklemme befestigen - Richtig!
 Befestigen Sie die Masseklemme in unmittelbarer Nähe
der Schweißstelle, damit sich der Schweißstrom seinen
Rückweg über Maschinenteile, Kugellager oder elektri-
sche Schaltungen nicht selbst suchen kann.
 Schließen Sie die Masseklemme fest an den Schweißtisch
oder das Werkstück an.
Abb. 5: Masseklemme befestigen - Falsch!
 Legen Sie die Masseklemme nicht auf die Schweißanla-
ge bzw. Gasasche, da sonst der Schweißstrom über die
Schutzleiterverbindungen geführt wird und diese zerstört.
Stromversorgung anschließen
Das Gerät ist für den Betrieb am Stromnetz sowie an einem
Stromgenerator geeignet.
 Stecken Sie den Netzstecker in die dafür vorgesehene
Steckdose.
Die Netzspannung und Toleranz sowie die Ab-
sicherung muss den technischen Daten ent-
sprechen. (siehe Technische Daten)
Schutzgasasche anschließen
58
62
56
55
57
61
60
59
 Sichern Sie die Schutzgasasche 56, z. B. mit einer Siche-
rungskette 57.
 Önen Sie das Gasaschenventil 55 mehrmals kurz, um
eventuell vorhandene Schmutzpartikel herauszublasen.
 Schließen Sie den Druckminderer 60 an die Schutzgasa-
sche 56 an.
 Schrauben Sie den Schutzgasschlauch 61 am Druckmin-
derer60 an und önen Sie die Schutzgasasche 56.
 Starten Sie den „Gastest“ und stellen Sie die Gasmenge an
der Einstellschraube 62 des Druckminderers ein.
9 Die Gasmenge wird am Durchussmesser 59 angezeigt.
Faustformel:
Gasdüsengröße = Liter/min.
9 Der Flascheninhalt wird am Inhaltsmanometer 58 ange-
zeigt.
