Signication des symboles
- 172 - 01.21909.2669.9-02

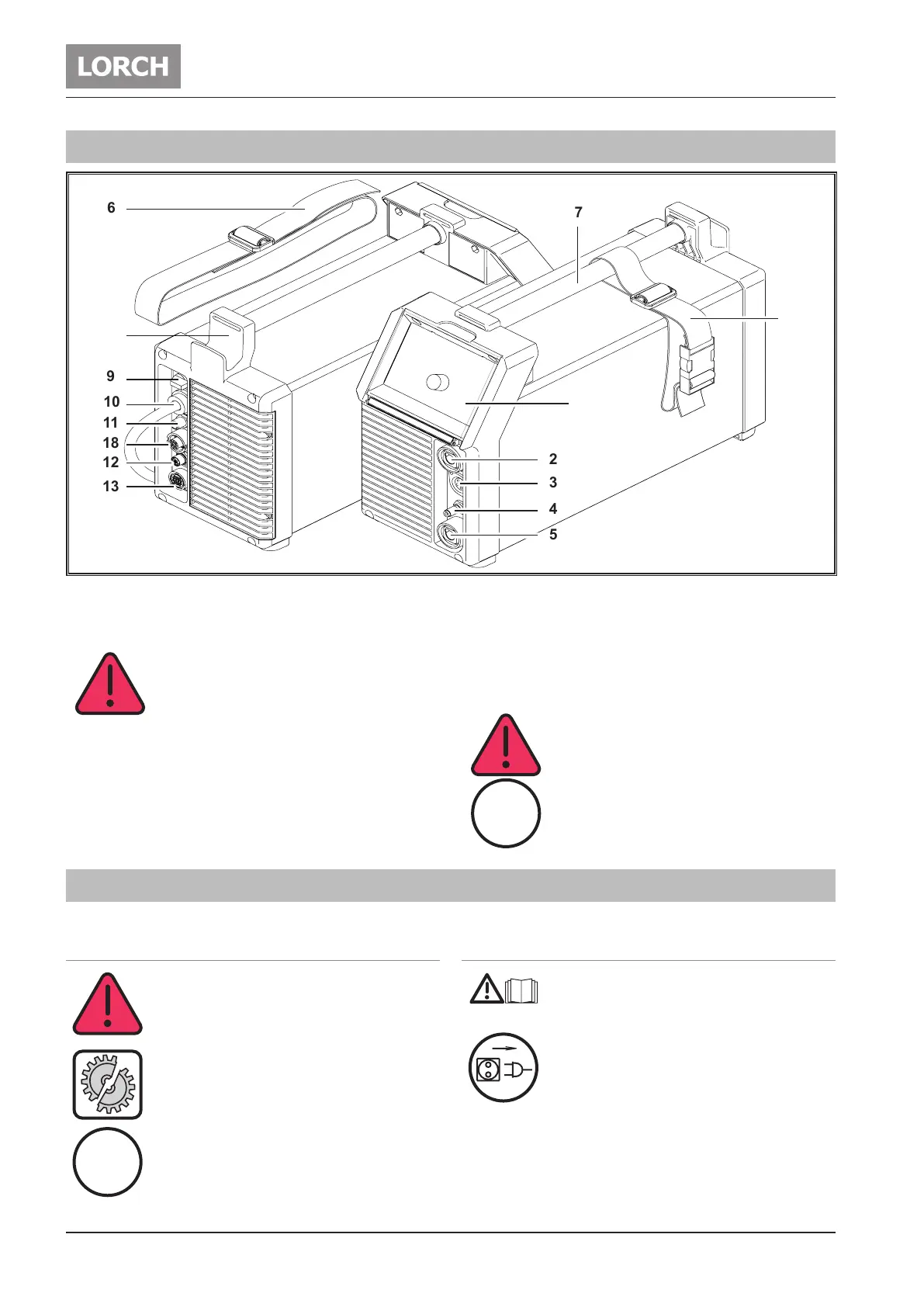

1 Éléments de l’appareil
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Panneau de commande
2 Connecteur torche/porte-électrode/câble de la pièce
3 Connecteur bouton torche
La tension d’amorçage intégrale est disponible
aux câbles du connecteur.
Ne jamais raccorder autre chose que le connec-
teur d’amorçage au torche à main.
4 Raccord gaz torche
5 Connecteur câble de la pièce/porteélectrode
6 Sangle
7 Poignée (point de levage)
8 Support câble secteur
9 Sectionneur principal
10 Câble secteur
11 Raccord gaz protecteur
12 Connecteur appareil de refroidissement par eau WUK 7
13 Connecteur régulateur à distance
14 Sangle accessoire
18 Prise d’alimentation électrique
La sangle sert exclusivement au transport
eectué par une personne.
Les accessoires représentés ou décrits font par-
tiellement partie de la livraison. Sous réserve
de modications.
2 Signication des symboles
2.1 Signication des symboles dans le ma-
nuel d’utilisation
Risque de blessures pouvant être mortelles !
En cas de non-respect des consignes de dan-
ger, risque de blessures légères voire graves
pouvant devenir mortelles.
Risque de dégâts matériels !
En cas de non-respect des consignes de dan-
ger, risque d’endommagement des pièces, des
outils et des équipements.
Consigne générale !
Donne des informations utiles sur le produit et
l’équipement.
2.2 Signication des symboles sur
l’appareil
Danger !
Lire les informations destinées à l’utilisateur
dans le manuel d’utilisation.
Débrancher le connecteur secteur !
Avant d’ouvrir le boîtier, débrancher le connec-
teur secteur.
ii
i
i
