Antes de colocar em funcionamento
- 153 -
01.21 909.2669.9-02
12.3 Soldadura com eléctrodos
Ligação do cabo de eléctrodos
 Ligue o cabo de eléctrodos à tomada de conexão do pólo
negativo 2 ou positivo 5 e xe o conector girando-o para
a direita.
Siga as instruções do fabricante.
Ligação do cabo de rede
 Ligue o cabo de rede à tomada de conexão do pólo ne-
gativo 2 ou positivo 5 e xe o conector girando-o para a
direita.
Ligação do cabo principal

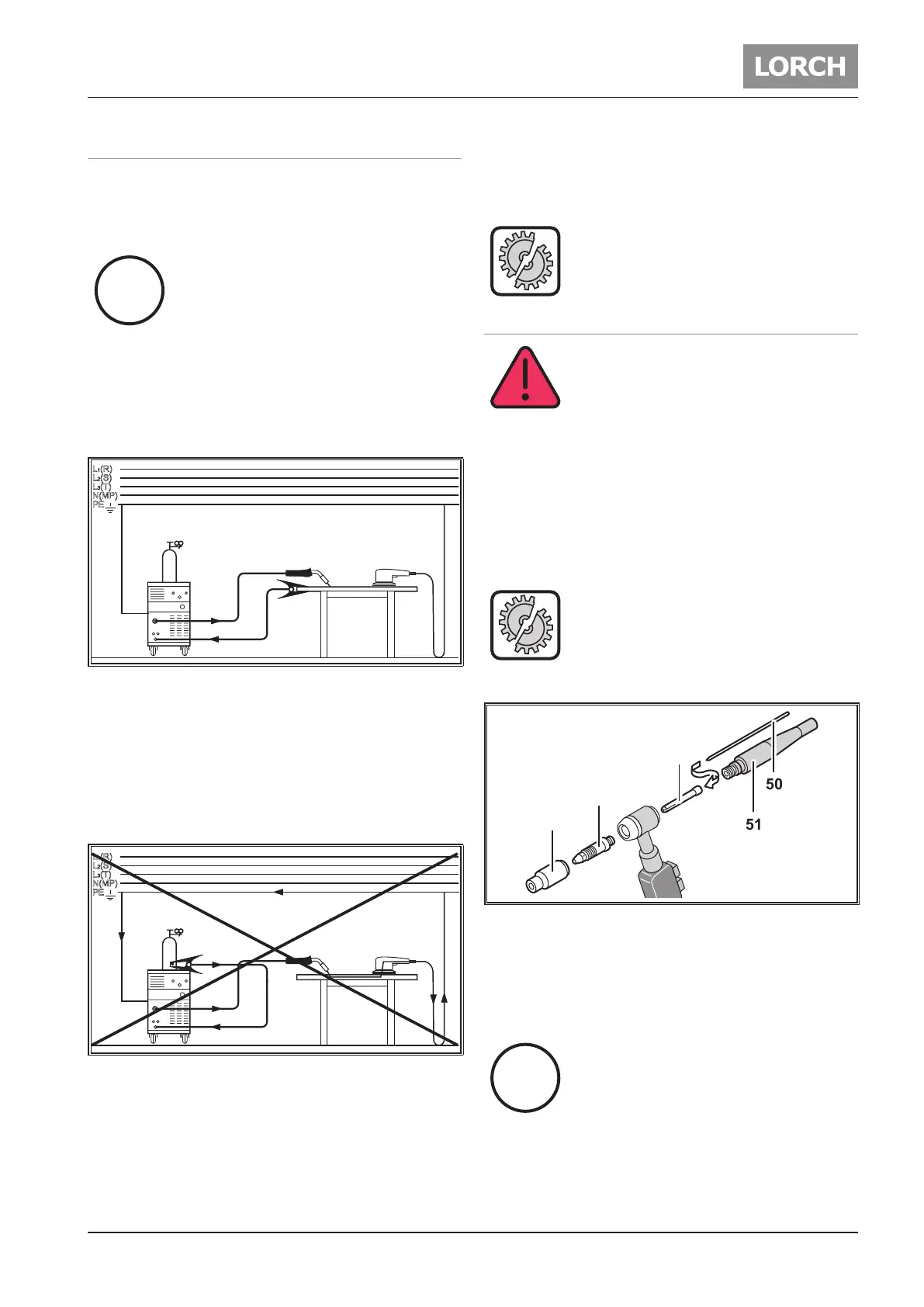

Fig. 1: Ligação do cabo principal - Correcto!
 O alicate de massa deve ser aplicado num ponto nu e de
boa condutibilidade da mesa de soldar ou da peça a ser
trabalhada devendo estar nas proximidades imediatas do
local de soldar para que a corrente de solda possa encon-
trar o seu caminho de volta através das partes da máquina,
do rolamento de esferas ou conexões eléctricas.
 Prenda a pinça de massa rmemente numa mesa de solda-
dura ou na peça de trabalho.
Fig. 2: Ligação do cabo principal - Incorrecto!
 Não coloque a pinça de massa nem a garrafa de gás sobre
a instalação de soldadura pois a corrente de soldar será
conduzida através das conexões dos condutores protec-
tores.
Alimentação de energia
A máquina é apropriada para utilização com rede eléctrica ou
com um gerador de corrente.
 Ligue a cha na tomada adequada.
A tensão de rede e de tolerância, bem como a
protecção do fusível deve corresponder às es-
pecicações técnicas. (ver dados técnicos).
12.4 Processo de soldadura TIG
Perigo de choque eléctrico!
Se a função HF-(31) for seleccionada, a igni-
ção de alta tensão está presente na tocha.
Nunca toque no eléctrodo de soldadura ou
partes condutoras da soldadura em curso
quando o dispositivo estiver ligado.
Ligação da tocha
 Ligue a tocha à tomada de conexão 2 e xe o conector
girando-o para a direita.
 Conecte a cha da tocha de gás para a ligação de gás 4.
 Ligue o conector do cabo de controlo da tocha na tomada
interruptor da tocha 3.
Apenas o cabo de controlo de uma tocha pode
ser ligado à tomada interruptor da tocha 3.
Montagem de um eléctrodo
50
51
52
53
54
Fig. 3: Tocha
 Retire o tampão 51.
 Retire o eléctrodo 50 da pinça 52.
 Ae o eléctrodo 50.
 Introduza o eléctrodo 50 na pinça 52.
 Coloque o eléctrodo 50 na tocha e enrosque o tampão 51.
Não desmonte o porta pinças 53 nem o bocal
54
