Aclaración de los símbolos
- 52 - 01.21909.2669.9-02

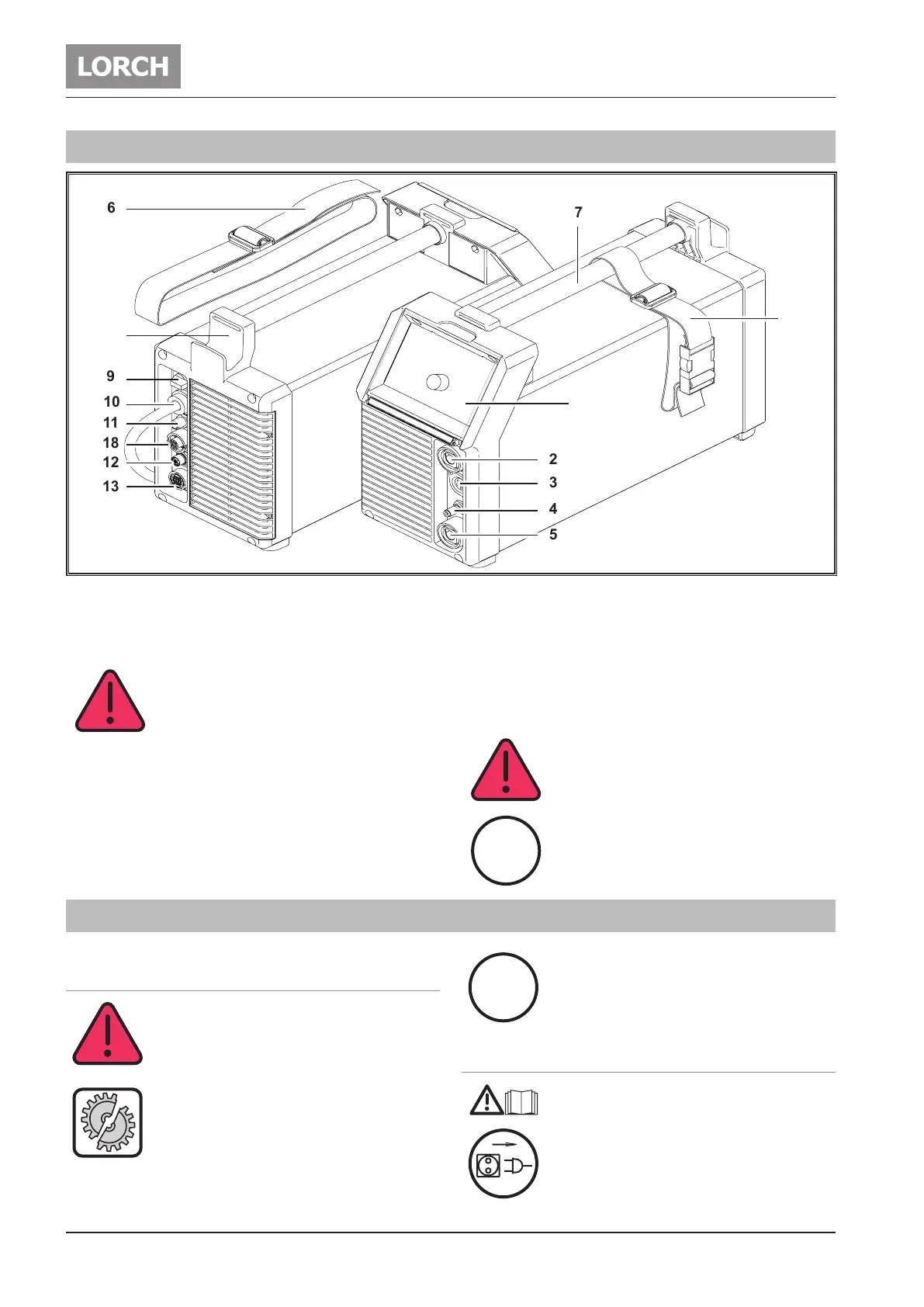

1 Elementos del equipo
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Panel de mando
2 Enchufe de conexión de la antorcha/portaelectrodos/
cable de la pieza a soldar
3 Enchufe de conexión de la tecla de antorcha
Los cables del enchufe de conexión se encuen-
tran sometidos a la tensión de ignición comple-
ta.
Nunca debe conectarse nada que no sea el co-
nector de control del soplete manual.
4 Conexión de gas de la antorcha
5 Enchufe conexión del cable de la pieza a soldar/por-
taelectrodos
6 Cinturón de transporte
7 Mango (punto de transporte)
8 Soporte del cable de redl
9 Interruptor principal
10 Cable de red
11 Conexión del gas protector
12 Enchufe de conexión del refrigerador de agua
13 Enchufe de conexión del mando a distancia
14 Correa de accesorio
18 Hembrilla de alimentación de corriente
El cinturón de transporte sirve exclusiva-
mente para que el transporte lo realice una
persona.
Es posible que algunos de los accesorios des-
critos o ilustrados no se correspondan con el
material que se adjunta de serie. Reservado el
derecho a realizar modicaciones.
2 Aclaración de los símbolos
2.1 Signicado de los símbolos en el ma-
nual de instrucciones
¡Peligro de muerte!
Si no se observan las indicaciones de peligro, se
pueden sufrir lesiones de carácter leve o grave
o incluso la muerte.
¡Peligro de sufrir daños materiales!
Si no se tienen en cuenta las indicaciones de
peligro, se pueden producir daños en las pie-
zas, las herramientas y los dispositivos.
¡Indicaciones generales!
Se describen informaciones útiles referentes al
producto y el equipamiento.
2.2 Signicado de los símbolos de la
máquina
Peligro!
Lea la información para el usuario del manual
de instrucciones.
Desconecte el enchufe de la red!
Antes de abrir la carcasa desconecte el enchufe
de la red.
