Simbologia
- 148 - 01.21909.2669.9-02

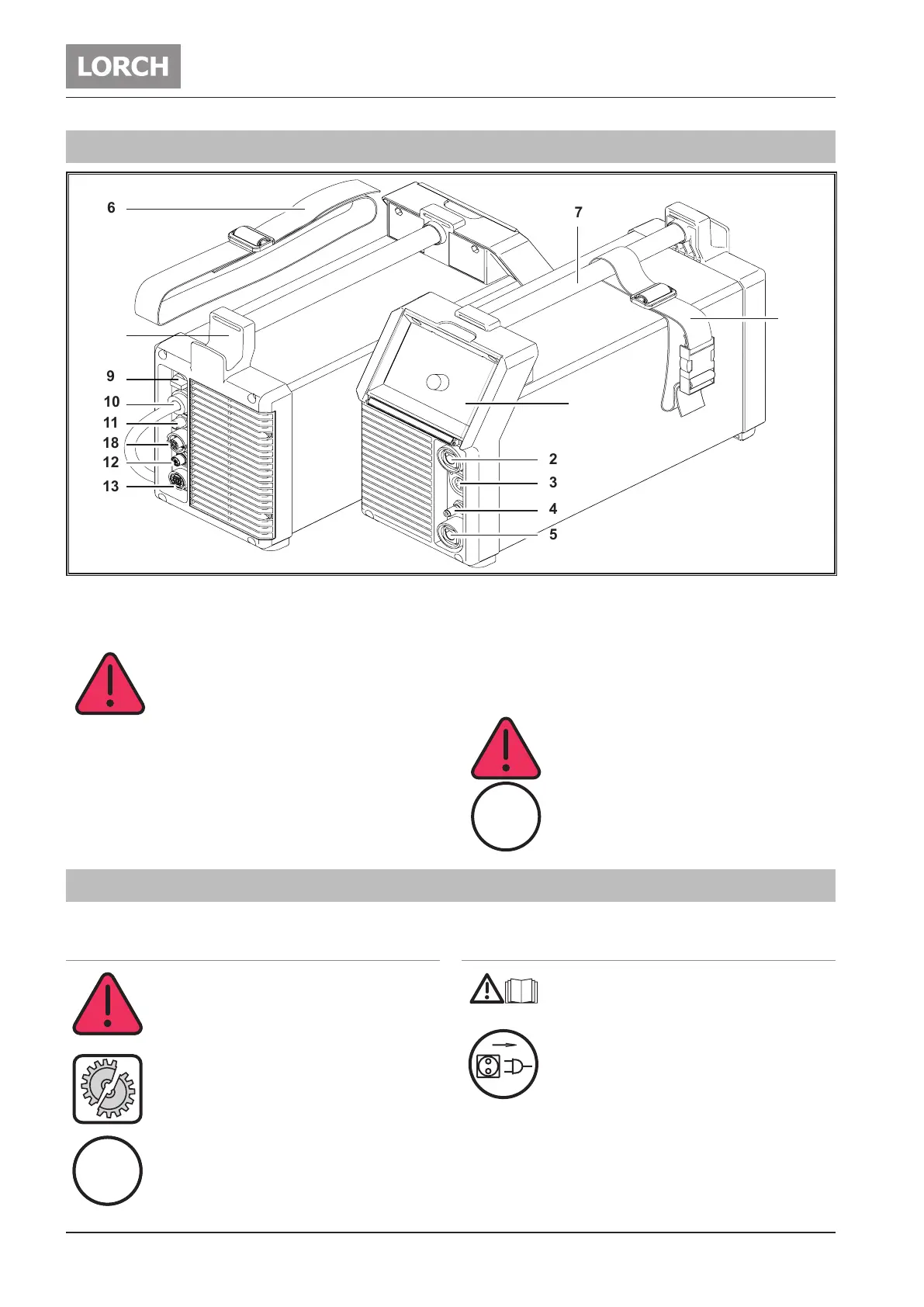

1 Elementos do aparelho
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Painel de comando
2 Tomada de ligação da tocha/porta eléctrodos
3 Interruptor da tocha
Nos cabos do conector existe tensão de ignição
HF total.
Nunca ligar um outro objecto ao queimador
manual que não a cha de comando.
4 Entrada de gás
5 Tomada de ligação da guia/porta eléctrodos
6 Alça de transporte
7 Pega (ponto de elevação)
8 Suporte dos cabos
9 Interruptor principal
10 Cabo principal
11 Conexão de gás
12 Conexão refrigerador WUK 7
13 Tomada de ligação controle remoto
14 Acessórios do cinto
18 Tomada de alimentação de corrente
A alça é para transporte exclusivo por uma
pessoa.
É possível que alguns dos acessórios descritos
e ilustrados não correspondam ao material de
serie. Reserva-se o direito de efectuar modi-
cações.
2 Simbologia
2.1 Signicado dos símbolos grácos no
manual de utilização
Perigo para o corpo e a vida!
Se não seguir as indicações de perigo, pode so-
frer lesões graves, inclusivamente a morte
Perigo de danos materiais!
Se não seguir as indicações de perigo poderá
provocar danos na máquina.
Informações gerais!
Identica informações úteis sobre o produto e
o equipamento.
2.2 Signicado dos símbolos grácos no
aparelho
Perigo!
Leia as informações no manual de utilização.
Desligar a cha de rede!
Desligue a cha de rede da tomada antes de
abrir a caixa.
i
i
