Przed uruchomieniem:
- 129 -
01.21 909.2669.9-02
12.3 Procedura postępowania przy spawaniu
elektrodowym
Elektrody-podłączenie kabla spawalniczego
 Włączyć kabel spawalniczy elektrod do gniazda oznaczo-
nego przez „Minus” 2 lub „Plus” 5 i zabezpieczyć przed
wysunięciem przez przekręcenie wetkniętego wtyku w
prawo.
Należy przestrzegać instrukcji producenta
elektrod.
Podłączenie przewodu do przedmiotu spawane-
go
 Włączyć przewód, wychodzący z przewodu spawanego
do wolnego gniazda oznaczonego przez „Minus” 2 przez
„Plus” 5 i zabezpieczyć przed wysunięciem przez przekrę-
cenie wetkniętego wtyku w prawo.
Umocowanie zacisku masy

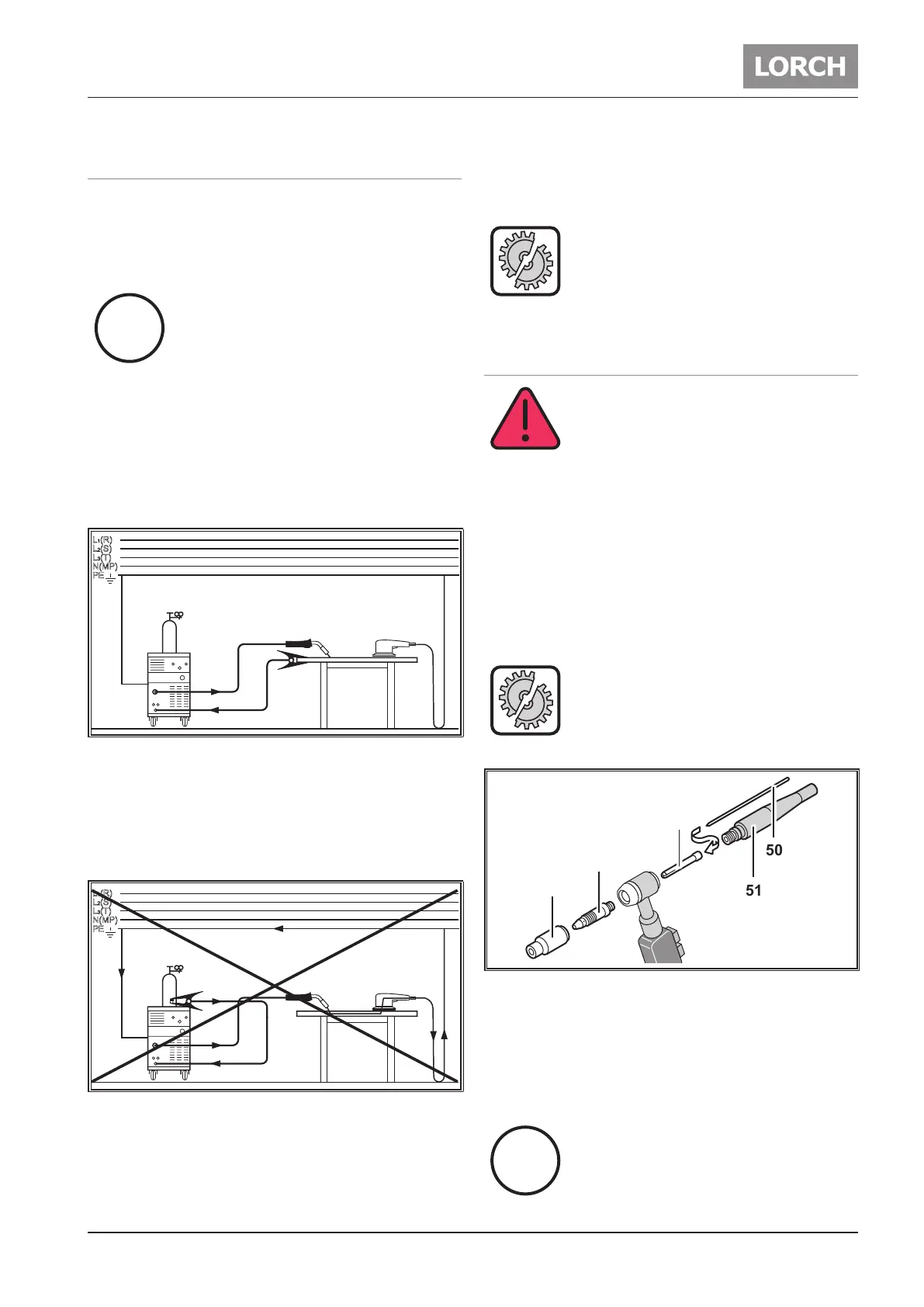

ilustr. 1: Umocowanie zacisku masy - Właściwe!
 Zacisk połączenia z masą należy umocować w bezpośred-
niej bliskości miejsca spawania, aby prąd spawania nie
mógł sam sobie szukać drogi odpływu przez części maszy-
ny, łożyska kulkowe lub połączenie elektryczne.
 Należy pewnie umocować zacisk masy na stole spawalni-
czym lub na spawanym przedmiocie.
ilustr. 2: Umocowanie zacisku masy - Nieprawidłowe!
 Nie wolno mocować zacisku masy na obudowie spawarki
lub na butli gazowej ponieważ w takim przypadku prąd
spawania popłynie przewodami uziemiającymi powodu-
jąc ich stopienie.
Podłączenie zasilania elektrycznego
Spawarkę można zasilać z sieci lub z generatora.
 Wetknąć wtyczkę sieciową w przewidziane gniazdo zasi-
lania.
Napięcie sieci i jego tolerancje oraz zabezpie-
czenia muszą odpowiadać danym technicz-
nym spawarki. (patrz: Dane techniczne)
12.4 Procedura spawalnicza przy spawaniu
elektrodą wolframową w osłonie z ga-
zów obojętnych
Ryzyko porażenia prądem elektrycznym!
Przy wybranej funkcji zapłonu HF (31) na
palniku występuje wysokie napięcie zapło-
nu.
Nigdy nie dotykać elektrody do spawania lub
elementów przewodzących napięcie spawalni-
cze przy włączonym urządzeniu.
Podłączanie palnika
 Palnik należy podłączyć do gniazda 2 i zamocować po-
przez obrót w prawo.
 Połączyć przewód gazowy palnika z przyłączem doprowa-
dzania gazu 4.
 Wetknąć wtyczkę przewodu sterowania palnika w gniazdo
przyłączowe przycisku palnika 3.
Do gniazda przyłączeniowego palnika 3 wolno
podłączać tylko kable sterujące palnika.
Założenie elektrody
50
51
52
53
54
ilustr. 3: Palnik
 Przykręcić śrubami kołpak zaciskowy 51.
 Elektrodę wyciągnij 50 z uchwytu 52..
 Przeszlifować elektrodę wolframową 50.
 Przesuń elektrodę 50 do uchwytu 52.
 Nasadzić elektrodę 50 i przykręcić śrubami kołpak mocu-
jący 51 na palnik.
Nie należy demontować obudowy tulei roz-
prężnej 53 ani dyszy gazowej 54.
