Před uvedením do provozu
- 201 -
01.21 909.2669.9-02
12.3 Postup svařování elektroda
Připojit svařovací kabel elektrody
 Připojte svařovací kabel elektrody na zdířku minus 2nebo
plus 5 a zajistěte kabel otočením doprava.
Dbejte údajů výrobce elektrod.
Připojit vodič obráběného předmětu
 Připojte vodič obráběného předmětu na volnou zdířku
minus 2 nebo plus 5 a zajistěte vedení otočením doprava.
Upevnit ukostřovací svorku

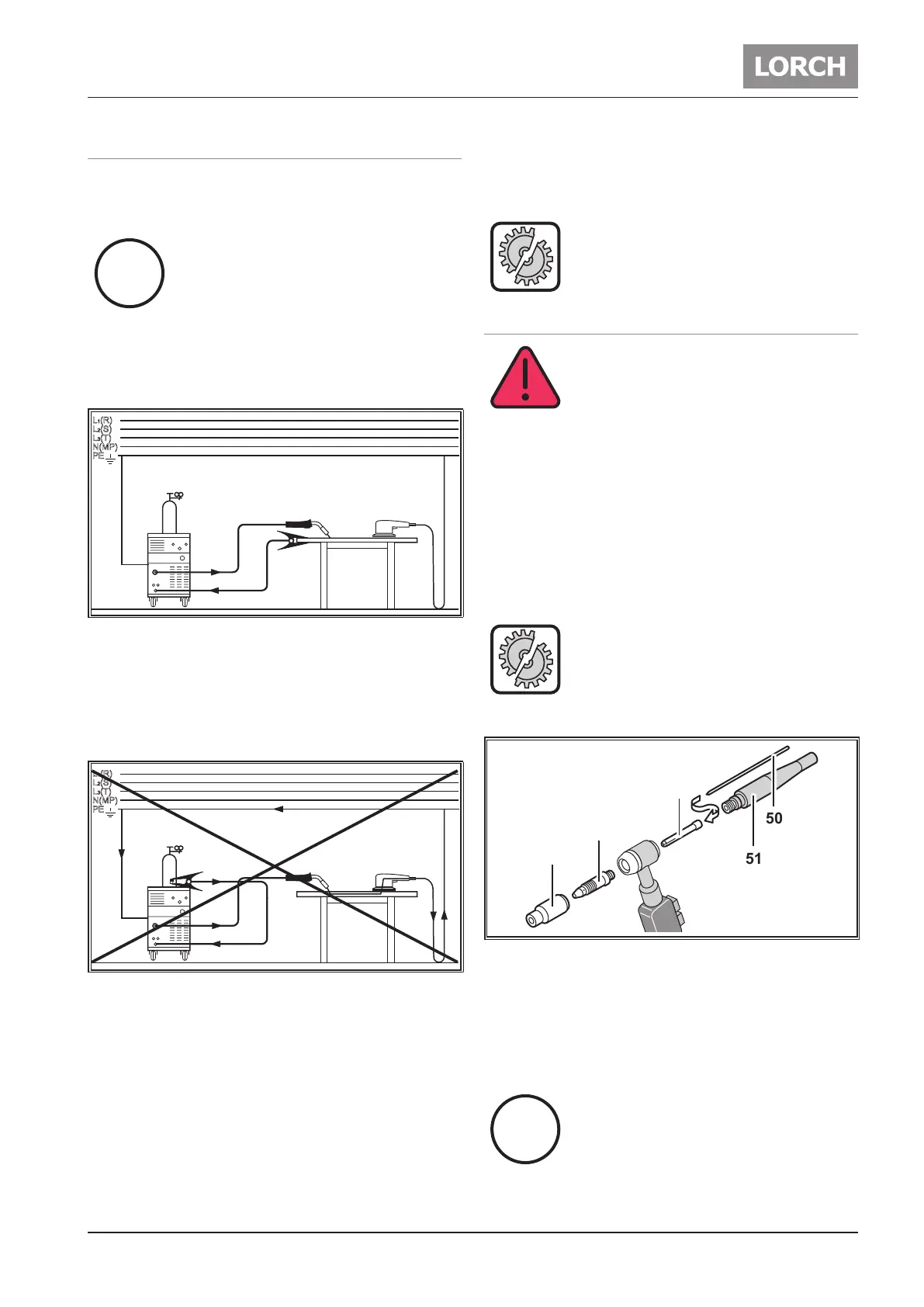

obr. 1: Upevnit ukostřovací svorku - Správně!
 Upevněte ukostřovací svorku v bezprostřední blízkosti
svařovaného místa, aby si svářecí proud sám nenašel zpá-
teční cestu přes části strojů, kuličková ložiska nebo elek-
trická spojení.
 Připojte ukostřovací svorku pevně ke svařovacímu stolu
nebo k obráběnému předmětu.
obr. 2: Upevnit ukostřovací svorku - Špatně!
 Nepřipojujte ukostřovací svorku na svařovací zařízení
popř. na plynovou bombu, protože jinak je proud svařová-
ní veden přes spoje ochranného vodiče a zničí je.
Připojit napájení proudem
Přístroj je vhodný pro provoz na elektrické síti jakož i na elek-
trickém generátoru.
 Strčte sít’ovou zástrčku do zdířky určené pro ni.
Sít’ové napětí a tolerance jakož i zajištění musí
odpovídat technickým údajům. (viz technické
údaje).
12.4 Postup svařování TIG
Nebezpečí následkem zásahu elektrickou
energií!
Je-li zvolena funkce vysokofrekvenčního za-
palování (31), nachází se v blízkosti hořáku
velmi vysoké zapalovací napětí.
Je-li přístroj spuštěn, nikdy se nedotýkejte sva-
řovací elektrody ani součástí, kterými prochází
svařovací napětí.
Připojení hořáku
 Připojte hořák nakrabièku 2 a zajistěte jej otočením dopra-
va.
 Spojte plynové vedení hořáku s plynovou přípojkou 4.
 Strčte přípojnou zástrčku řídícího vedení hořáku do připo-
jovací zdířky tlačítek hořáku 3.
Na připojovací zásuvku tlačítek hořáku 3 může
být připojeno výhradně řídící vedení hořáku.
Nasazení elektrody
50
51
52
53
54
obr. 3: Hořák
 Odšroubujte upínací uzávěr 51.
 Vytáhněte elektrodu 50 z upínacího pouzdra 52.
 Naostřete elektrodu 50.
 Vsuňte elektrodu do 50 upínacího pouzdra 52.
 Vsaďte elektrodu do hořáku 50 a pevně utáhněte upínací
uzávěr 51.
Nerozebírejte kryt upínacího pouzdra 53 a ply-
novou trysku 54.
