ORDINE DI INSTALLAZIONE:
■ Scegliere il luogo dell'installazione.
■ Installare l'unità interna.
■ Installare l'unità esterna.
■ Installare le tubazioni.
■ Installare il tubo di drenaggio.
■ Effettuare il cablaggio.
■ Effettuare la prova di funzionamento.

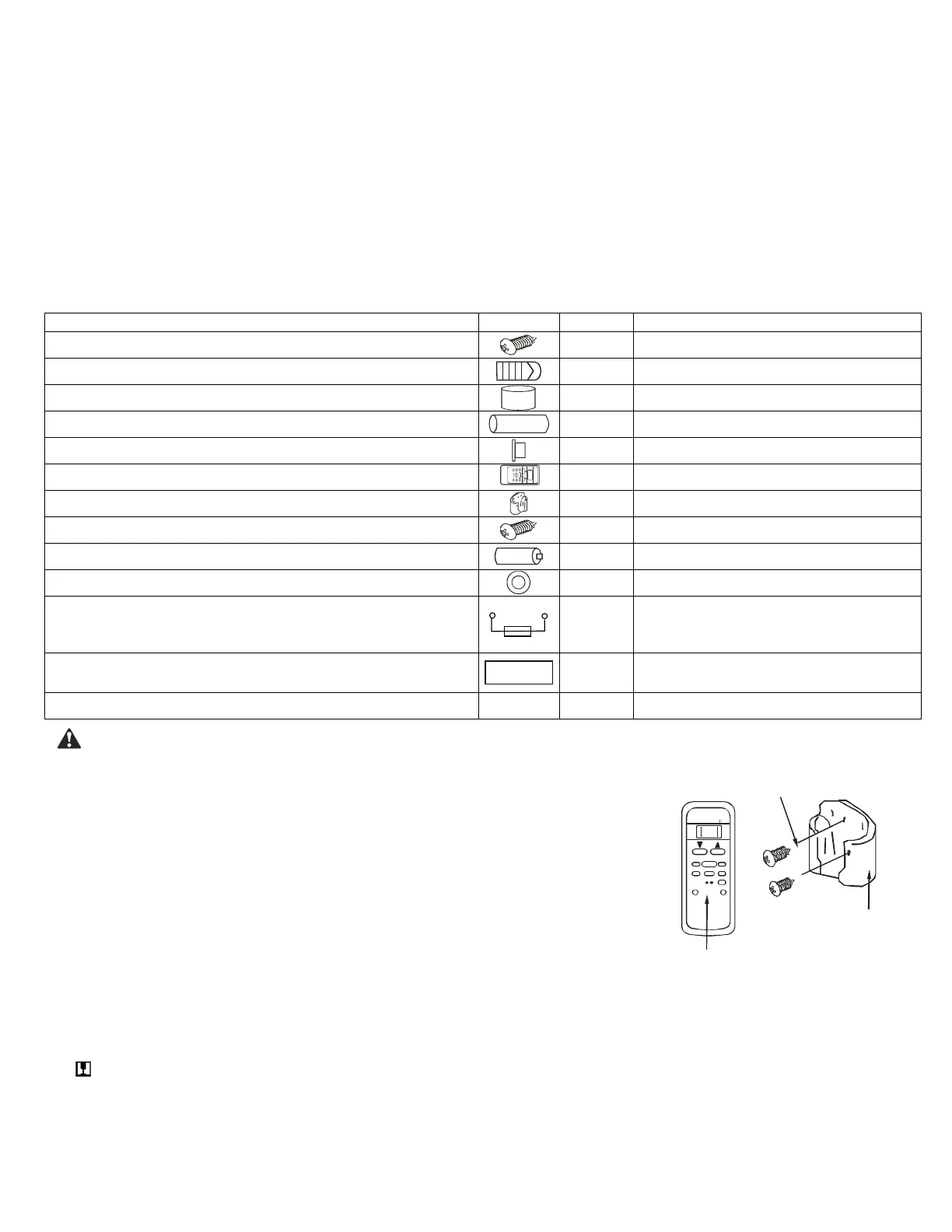

8.3. Accessori
Controllare che nell'imballo siano contenuti gli accessori per l'installazione.
Nome
Figura
Quantità
Utilizzo
1. Viti di montaggio (ST3.9 × 25) per dima di installazione
8 Installazione dima
2. Plastic expanded tube
8 -------------------
3. Nastro adesivo
1 -------------------
4. Tubo di drenaggio
1 -------------------
5. Copertura condotta murale
1 -------------------
6. Telecommando
1 -------------------
7. Supporto telecomando
1 Supporto per telecomando
8. Viti di montaggio (ST2.9 × 10-C-H) per dima d’installazione
2 Installazione supporto telecomando
9. Batterie alkaline (AM4)
2 Per telecomando
10. Guarnizione di tenuta
4 Per connessione tubo acqua
Cavo adattamento rete (opzionale)
Resistenza da collegare nell’ultima
unità interna del sistema di
comunicazione tra i morsetti X e Y.
Isolamento
Per evitare che la parete si inumidisca
11. Manuale utente installazione ----------
1 -------------------
Cautele per il telecomando:
■ Non gettare il telecomando.
■ Prima dell’installazione, verifica se il luogo d’installazione rientra nel campo d’azione
del telecomando.
■ Tenere il telecomando lontano dalla TV ed altre apparecchiature stereo almeno 1m.
■ Non installare o posare il telecomando in luoghi direttamente esposi ai raggi solari o
vicino a fonti di calore, come stufe, termosifoni etc.
■ Accertarsi che il polo positivo ed il polo negativo della batteria sono nelle giuste
posizioni quando le inserisce.
S ET T E M PE RAT UR E
O
C )
AU T O
COO L
D R Y
HE AT
F AN
HIGH
MED
LOW
T EM P.
M OD E
ON /OF F
F A N SPEE D
SW IN G
E C
O N O M IC
T IM ER ON
R ES ET
LO
C K
T IM ER OF F
A IR
D IR E C TI
O N
P
O W E R F U L
Supporto telecomando
Telecomando
Vite di montaggio B
ST2.9x10-C-H
8.4. Controllo e movimentazione unità
Al ricevimento dell'unità, controllare l'imballaggio e riferire immediatamente eventuali danni al trasportatore.
Quando si movimenta l'unità, tenere presente quanto segue:
1)
Questo simbolo indica merce fragile da maneggiare con cura.
2) Controllare il percorso di avvicinamento dell'unità al luogo di installazione.
3) Mantenere l'unità nel suo imballo originale il più a lungo possibile.
4) Quando si solleva l'unità, usare tutte le precauzioni del caso e fare attenzione al centro di gravità dell'unità stessa.
