55

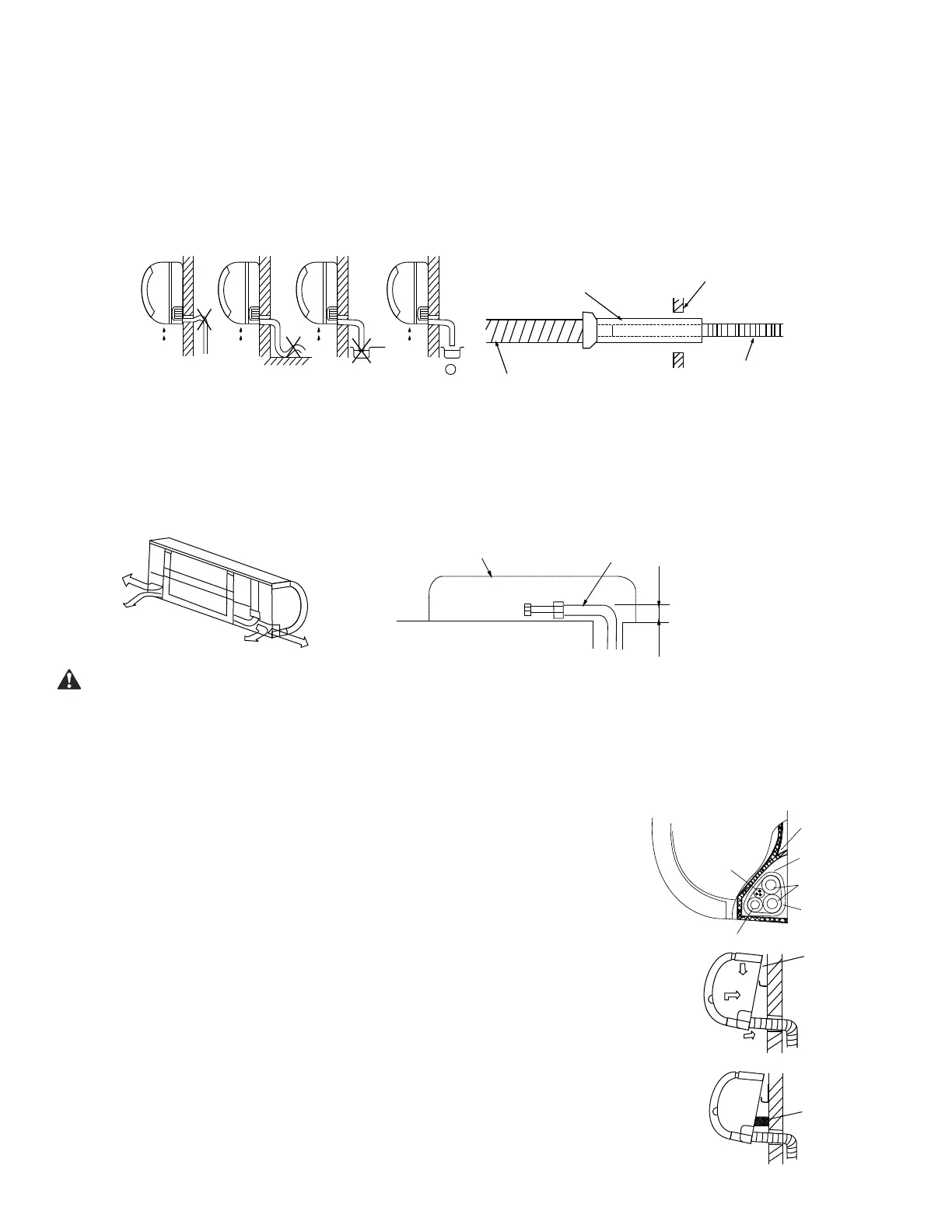

3) Wanddurchführung
■ Bestimmen Sie die Position der Rohr-Durchführung mit der speziellen Vorlage und erstellen dann ein Loch mit (Ø 95 mm)
Durchmesser und einer leichten Neigung aus dem Raum.
■ Immer das Loch auskleiden, dass die Leitungen nicht beschädigt werden können.
8.5.3 Verbinden der Rohr- und Entwässerungsleitung
1) Kondensat
■ Führen Sie den Ablaufschlauch immer mit Gefälle. Nicht wie im Folgenden dargestellt installieren.
■ Beim Anschluss der Kondensatleitung sind alle Teile zu isolieren.
Do not form a rise
Do not put the hose
end into water
Shield pipe
Wall
Drain hose
Extended drain hose
2) Anschluss der Wasserrohre:
Für den linken und hinteren linken Rohrleitungensabgang, installieren Sie die Rohrleitungen, wie gezeigt. Biegen Sie die
Rohre mit einem Radius von min. 43mm.
Fixieren Sie das Ende des gebogenen Rohres. (Siehe Abschnitt: Rohrmontage)
- Nach dem Anschließen sind alle Verbindungsteile zu isolieren.
Ri
ght
pipi
ng
L
eft
pip
in
g
Right
back
piping
Left b
ack p
ipin
g
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
4
Indoor unit outline
Connective pipe
VORSICHT
■ Verbinden Sie die Inneneinheit mit der Außeneinheit und biegen die Rohre sorgfältig ohne Knicke.
■ Es darf kein Zug oder Druck auf die Rohre ausgeübt werden.
■ Gleiches gilt für den Abflussschlauch.
■ Alle Rohrleitungen dämmen.
3) Rohrumwicklungen
Umwickeln Sie das alle Leitungen mit dem Klebeband, sicher und gleichßig,
wie unten dargestellt.
Da das Kondenswasser auch auf der Rückseite der Inneneinheit gesammelt und
abgeleitet wird, ist dieser Bereich freizuhalten.
8.5.4 Installation der Inneneinheit
■ Führen Sie die Leitungen durch das Loch in der Wand.
Stellen Sie das Gerät auf den Haken der Wandhalterung
und prüfen Sie die
korrekte Befestigung.
Ein Distanzstück zwischen Gerät und Wandhalterung kann die Installtion
erleichtern. Dieses ist nacher zu entfernent.
Drücken Sie den unteren Rand der Einheit an die Wand bis das Gerät in die
Wandhalterung einrastet.
Connective
cable
Drain hose
Connective
pipe
Pipe room
Pond box
Wrapping belt
I
ndoor unit
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
hook
Cushioning
material
