3) Perfurando um buraco
■ Determine a posição do furo do tubo usando a placa de instalação e faça o furo do tubo (Ø 95 mm) de forma que ele se
incline ligeiramente para baixo.
■ Sempre use um conduíte de orifício na parede ao perfurar ripas de metal, madeira ou placa de metal.
8.5.3 Tubulação conectiva e instalação de drenagem
1) Drenagem

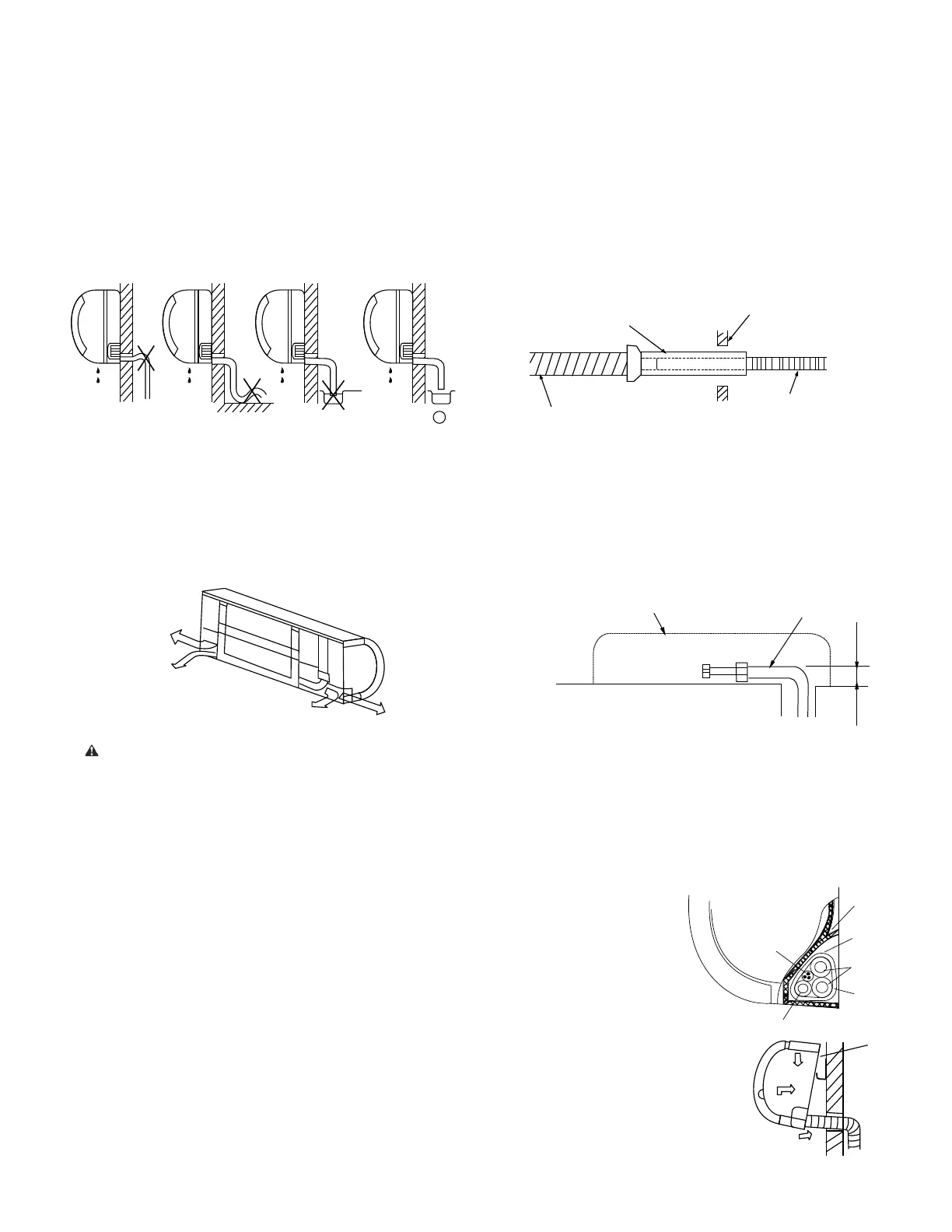

■ Passe a mangueira de drenagem inclinada para baixo. Não instale a mangueira de drenagem conforme ilustrado abaixo.
■ Ao conectar a mangueira de drenagem de extensão, isole a parte de conexão da mangueira de drenagem de extensão
com um tubo protetor
Do not form a rise
Do not put the hose
end into water
Shield pipe
Wall
Drain hose
Extended drain hose
2) Tubo de conexão:
■ Para a tubulação esquerda e traseira esquerda, instale a tubulação conforme mostrado. Dobre o tubo de conexão a ser
colocado a 43 mm de altura ou menos da parede.
■ Fixe a extremidade do tubo de conexão. (Consulte o parágrafo: INSTALAÇÃO DA TUBULAÇÃO DE ÁGUA)-
- Após a conexão, todo o tubo de conexão deve ser coberto por materiais resistentes ao
calor.
Right piping
Left piping
Right back piping
Left back piping
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
4
Indoor unit outline
Connective pipe
CUIDADOS
■ Conecte primeiro a unidade interna, depois a unidade externa, dobre e organize o tubo com cuidado.
■ Não permita que a tubulação saia da parte traseira da unidade interna.
■ Tenha cuidado para não deixar a mangueira de drenagem afrouxar.
■ Isole ambos os tubos auxiliares.
■ Prender a mangueira de drenagem sob o tubo auxiliar.
■ Não permita que a tubulação saia da parte traseira da unidade interna.
3) Tubulação e bandagem
■ Enrole o cabo de conexão, a mangueira de drenagem e a fiação com fita de forma
segura, de maneira uniforme, conforme mostrado abaixo.
■ Because the condensed water from rear of the indoor unit is gathered in Pond Box
and is piped out of room. Do not put anything else in the box.
8.5.4 Instalação da unidade interna
■ Passe a tubulação pelo orifício na parede.
■ Coloque a garra na parte de trás da unidade interna no gancho da placa de
instalação, mova a unidade interna de um lado para o outro para ver se ela está bem
Connective
cable
D
rain hose
Connective
pipe
Pipe room
Pond box
Wrapping belt
Indoor unit
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
hook
