8.5. Instalação da unidade interna
8.5.1 Local de instalação
A instalação nos seguintes locais pode causar problemas. Se for inevitável, consulte o distribuidor local.
■ Um local cheio de óleo de máquina.
■ Um lugar salino, como uma costa.
■ Um local cheio de gás sulfureto, como um resort de águas termais.
■ Locais onde há máquinas de alta frequência, como equipamentos sem fio, soldagem
■ Máquina e instalação médica.
■ Um local onde não haja gases combustíveis e matéria volátil.
■ Um local com condições ambientais especiais.
Unidade interna:
■ Um local onde não haja obstáculo próximo à área de entrada e saída.
■ Um local que possa acomodar a unidade interna.
■ Um local de fácil manutenção.
■ Um local que fornece o espaço ao redor da unidade interna conforme exigido no diagrama.
■ Existe uma forte onda eletromagnética.
■ Um local longe de calor, vapor e gases inflamáveis

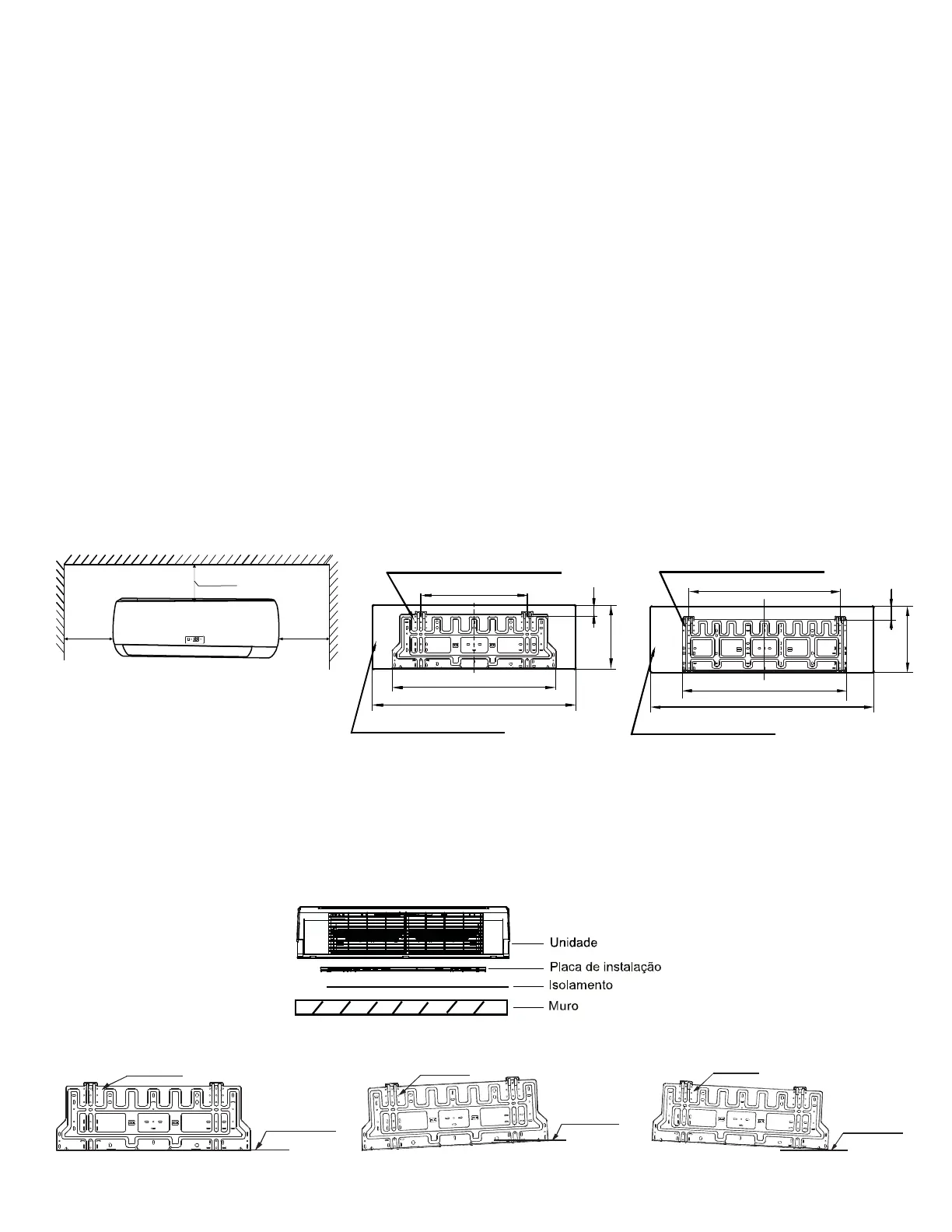

8.5.2 Espaço necessário, montagem da placa de instalação e perfuração de um orifício
1) Espaço necessário
Mod. MI26A3, MI35A3
Mod. MI42A3
>150mm
>150mm
>150mm
Mounting board of indoor unit
462
57
290
915
712
The shape of indoor unit
Mounting board of indoor unit
The shape of indoor unit
315
107
0
79
4
730
65
2) Montagem da placa de instalação
■ Recomenda-se instalar isolamento entre o gabarito de instalação e a parede para evitar que a parede fique molhada.
■ Instale a placa de instalação horizontalmente nas partes estruturais da parede com os espaços fornecidos ao redor da
placa.
■ No caso de paredes de tijolo, concreto ou similar, faça furos de 5 mm de diâmetro na parede. Insira as âncoras do clipe
para os parafusos de montagem apropriados.
■ Fixe a placa de instalação na parede.
Dima installazione
unità interna
Linea orrizontale
Dima installazione
unità interna
Linea orrizontale
Dima installazione
unità interna
Linea orrizontale
O (Right installation)
X (False installation)
X False installation)
