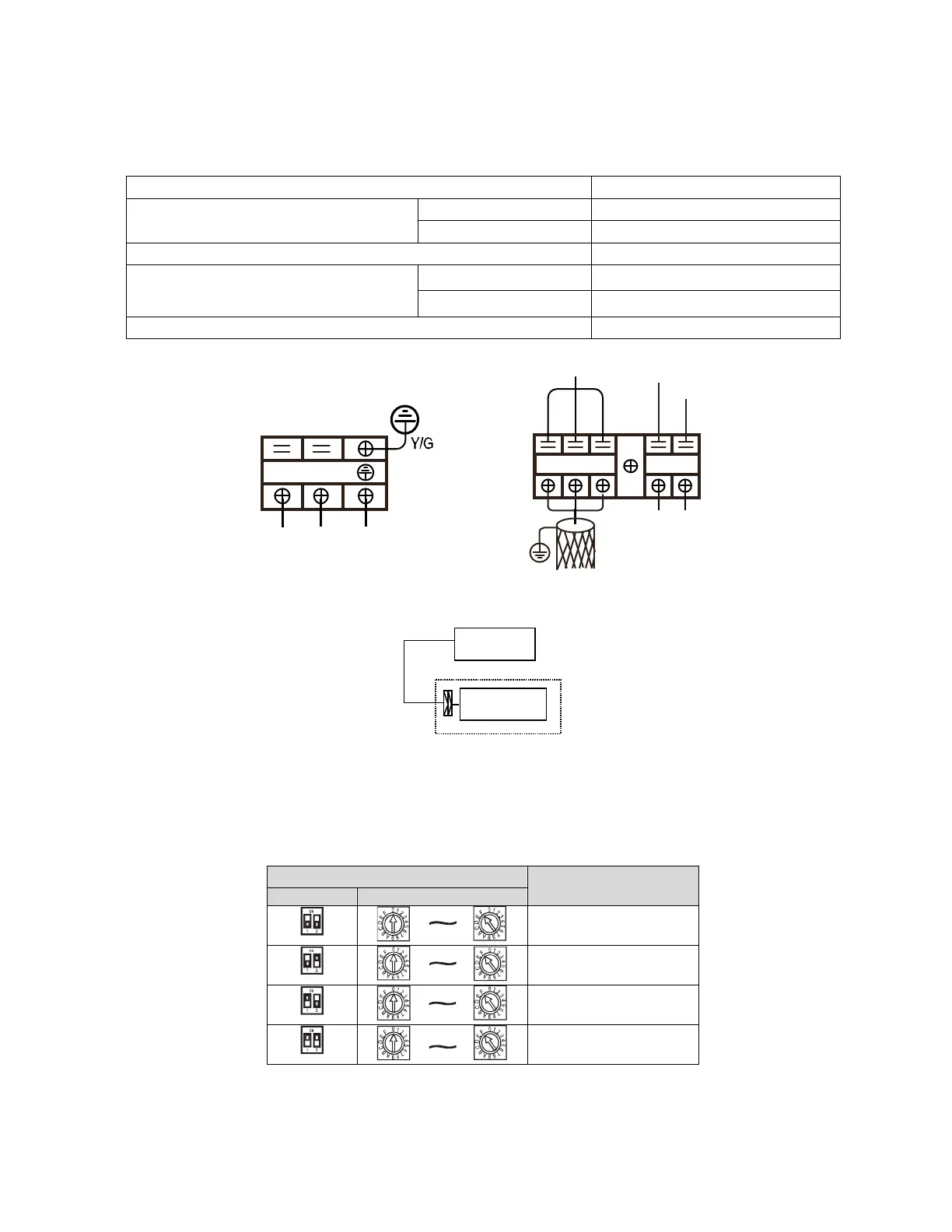

8.7.1 Schaltplan
Bitte beachten Sie immer den internen Schaltplan des Gerätes für die Verdrahtung. Dieser ist relevant.
HINWEIS: Die Klimaanlagen kann mit einer Gruppensteuerung (CCM) angeschossen werden. Vor dem Betrieb ist die
Verdrahtung korrekt durchzuführen und die richtige Systemadresse zu setzen (Netzadresse der Innengeräte).
■ Stromversorgung Spezifikationen
Modell
MI26A3, MI35A3, MI42A3
Netzanschluss
Phase
Einphasig
Frequenz/Spannung
220 - 240V ~, 50Hz
Sicherung (A)
15/15
Querschnitt (mm²)
Unter 20m 2.5 mm²
Unter 50m 6 mm²
Erdung (mm²)
1.5 mm²
Die Klemmen sind für folgende Leitungen vorgesehen: H05RN-F oder größer.
EYX
White
White
Blue
TO CCM. COMM.BUS
2
1
Black
XT2
Water pump
Gray
NL
POWER IN
XT1
- Bitte verwenden Sie abgeschiermte Twisted-Pair-Leitungen, und schließen Sie die Abschirmung an Erde an.
WIRE CONTROLLER
To wire controller
DISPLAY BOARD
Der als Zubehör erhältliche Gruppenregler ist gestrichelt eingezeichnet.
8.7.2 Netzwerk-Adresseinstellung
Jede Klimaanlage im Netzwerk darf nur eine spezifische Netzwerkadresse erhalten. Die Adressierung im LAN ist durch
Einstell-Schalter (SW1 und SW“) im Network Interface-Modul (NIM) im Bereich 0-63 einstellbar.
Einstellschalter
Netzwerkcode
SW1
ENC2
00 ~ 15
16 ~ 31
32 ~ 47
48 ~ 63
