MAXA MI26A3 - Configuração de Endereço de Rede

76
The wire holder of pwer cord
(three-position)
The wire holder of signal line
(five position)
E-part box
cover plate
Dial switch

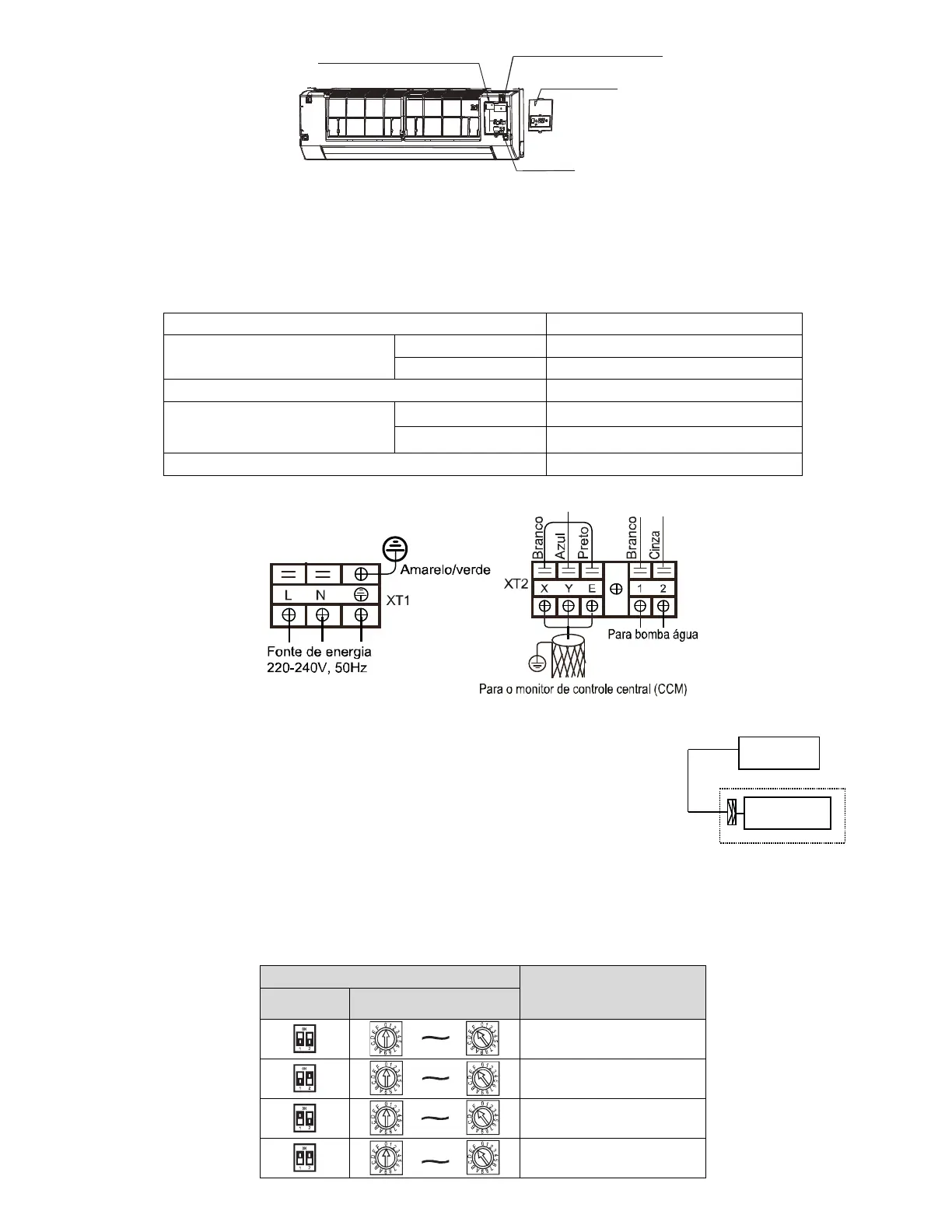

8.7.1 Diagrama da placa terminal
Consulte o diagrama de fiação da unidade interna para a fiação.
NOTA: Os condicionadores de ar podem ser conectados ao Monitor de Controle Central (CCM). Antes da operação, faça a
fiação corretamente e defina o endereço do sistema e o endereço da rede das unidades internas.
■ Especificações da fonte de alimentação
Modelos
MI26A3, MI35A3, MI42A3
Fonte de energia
Fase
Fase única
Frequência e volt
220-240V ~, 50Hz
Disjuntor / fusível (A)
15/15
Fiação de alimentação da
unidade interna (mm²)
Abaixo de 20m
Fio de par trançado 2,5 mm²
Abaixo de 50m Fio par trançado 6 mm²
Fiação de aterramento (mm2)
1.5 mm²
A designação do tipo de cabo de alimentação é H05RN-F ou superior.
- Adote o fio de par trançado blindado e conecte a camada blindada ao E.
A função de controle de fio reservada é indicada na tabela de linhas pontilhadas,
os usuários podem comprar o controlador de fio quando necessário.
WIR
E CO
NTROLLER
To wire controller
DI
SPL
AY BOARD
8.7.2 Configuração de endereço de rede
Cada ar condicionado na rede tem apenas um endereço de rede para distinguir uns dos outros. O código de endereço do
ar-condicionado na LAN é definido pelo interruptor de código no Módulo de Interface de Rede (NIM), e o intervalo definido
é 0-63.
Chave de alternância definida
Código de endereço de
rede
S1
ENC2
00 ~ 15
16 ~ 31
32 ~ 47
48 ~ 63
