8.5. Installation der Inneneinheit
8.5.1 Installationsort
Die Installation an folgenden Orten könnten Probleme verusachen. Wenn unvermeidbar, wenden Sie sich bitte an den
örtlichen Händler.
■.Ein Ort mit Maschinenöl
■ Salzhaltige Luft.
■ Atmosphären mit Sulfidgas oder heißen Quellen.
■ Orte mit hochfrequenten Maschinen oder schweißen
■ Maschinen und medizinischen Einrichtungen.
■ Ein Ort, ohne Sauerstoff.
■.Ein Ort der besonderen Umweltbedingungen.
Inneneinheit:
■ Ein Ort, an dem die Mindestfreiräume nicht eingehalten werden können.
■ Ein Ort, der die Inneneinheit beschädigen könnte.
■ Ein Ort, der keine Wartung erlaubt.
■ Ein Ort, den Raum um die Inneneinheit entsprechend der unteren Zeichnung installieren zu können.
■ Orte mit starken elektromagnetischen Wellen.
■ Ein Ort, in der Nähe von Wärme, Dampf und brennbaren Gasen.

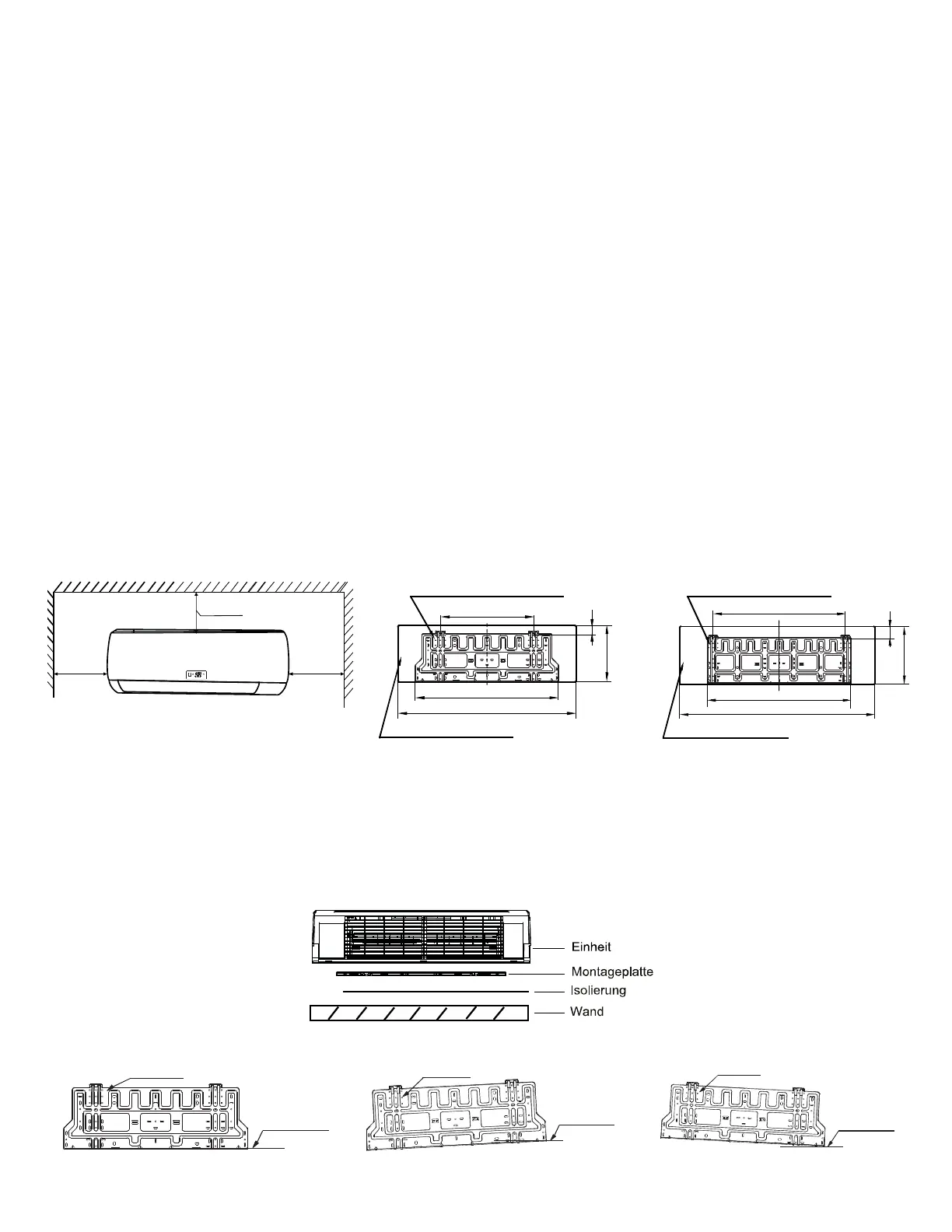

8.5.2 Platzbedarf, Montage und Installation der Wandbefestigung
1) Erforderlicher Platzbedarf
Dima installazione unità interna
462
57
290
915
712
Dimensioni unità interna
Dima installazione unità interna
Dimensioni unità interna
315
1070
794
730
65
2) Montage der Wandhalterung
■ Es wird empfohlen, eine Isolierung zwischen Montageplatte und Wand anzubringen, um zu verhindern, dass die Wand
feucht wird.
■ Installieren Sie die Installationsplatte horizontal auf festen Bauteilen an der Wand mit dem erforderlichen Freirsaum.
■ Bei Ziegel, Beton oder ähnlichen Wänden sind Bohrlöcher mit min 5mm Durchmesser zu erstellen.Legen Sie den Clip
Anker für die entsprechenden Befestigungsschrauben.
■ Befestigen Sie die Wandhalterung an der Wand.
Dima installazione
unità interna
Linea orrizontale
Dima installazione
unità interna
Linea orrizontale
Dima installazione
unità interna
Linea orrizontale
O (korrekte Installation)
