ORDEM DE INSTALAÇÃO
■ Selecione o local;
■ Instale a unidade interna;
■ Instale a unidade externa;
■ Conecte o tubo de drenagem;
■ Fiação;
■ Operação de teste

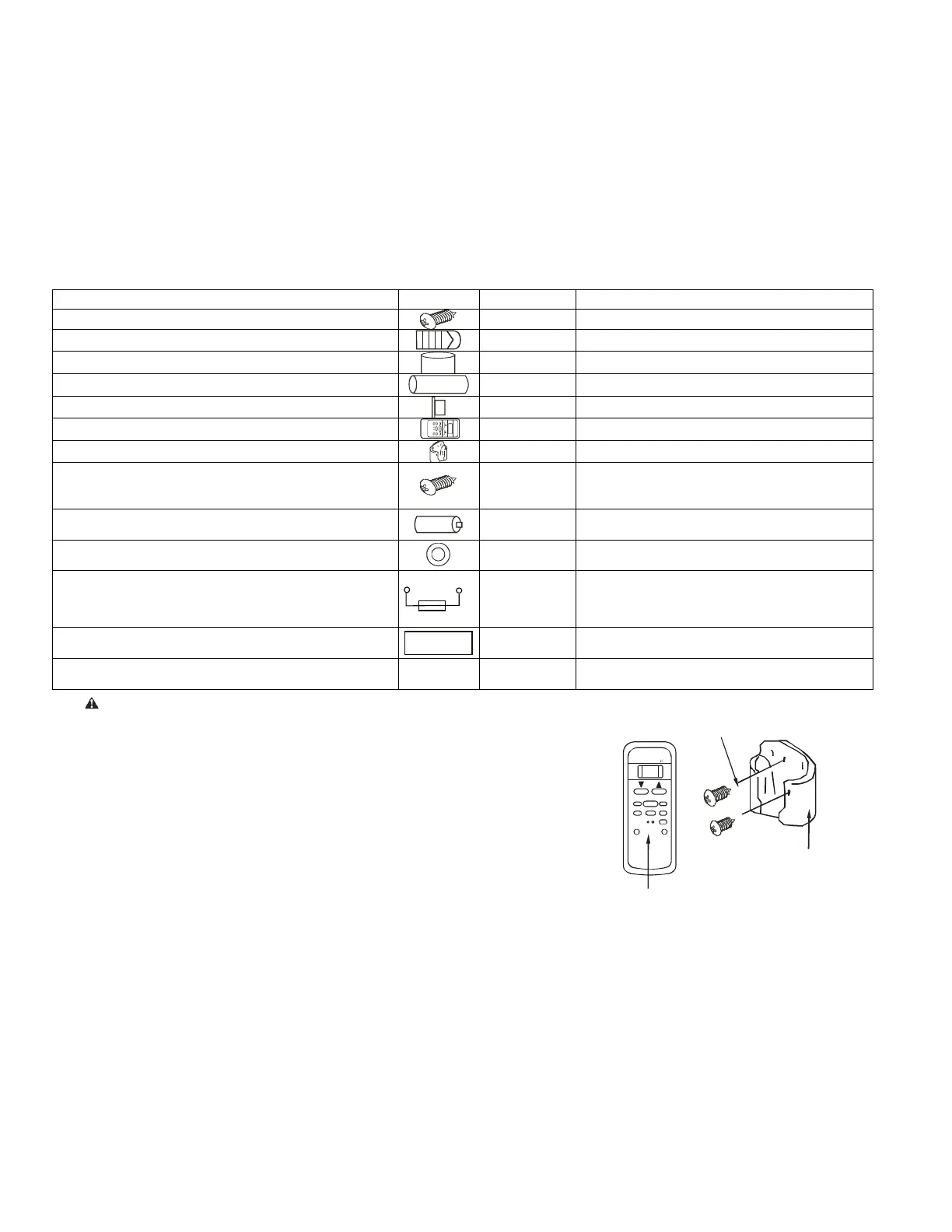

8.3 Accessory
Verifique se os acessórios a seguir são de escopo total. Se houver alguns acessórios sobressalentes, restaure-os com
cuidado.
Nome
Perfil
Quantidade
Usar
Parafuso ST3.9x25 para placa de instalação
8
Proteja a placa de instalação
Tubo de plástico expandido
8
-------------------
Fita adesiva
1
-------------------
Tubo de drenagem
1
-------------------
Tampa do conduíte de parede
1
-------------------
Controle remoto (incluindo manual de operação)
1
-------------------
Quadro
1
Segure o controle remoto
Parafuso de montagem (ST2,9 x 10-C-H)
2
Suporte de isolamento para controle
remoto
Pilhas alcalinas secas (AM4) 2 Para controle remoto
Junta de vedação 4 Para conectar o tubo de água
Cavo adattamento rete (opzionale)
Resistência a ser conectada na última
unidade interna do sistema de
comunicação entre os terminais X e Y.
Isolamento Para evitar que a parede fique molhada
Manual do instalador do usuário ---------- 1 -------------------
Cuidados na instalação do controle remoto:
■ Nunca jogue ou bata no controle.
■ Antes da instalação, opere o controle remot
o para determinar sua
localização em uma área de recepção.
■ Mantenha o controle remoto a pelo menos 1m de distância do aparelho
de TV ou equipamento estéreo mais próximo. (é necessário evitar
distúrbios de imagem ou interferências de ruído.)
■ Não instale o controle remoto em um local exposto à luz solar direta ou
próximo a uma fonte de aquecimento, como um fogão.
■ Observe que os pólos positivo e negativo estão nas posições corretas ao
SET T EM PE RAT UR E
O
C )
AU T O
COO L
D RY
HE
AT
FAN
HIGH
MED
LOW
TEM P.
MOD E
ON/OFF
FA N SPEE D
SWING
E CO NO MIC
TIMER ON
RESET
LOCK
TIMER OFF
A IR DI RE C TION
P O W E R F U L
Remote
controller
Remote controller
holder
Mounting screw B
ST2.9x10-C-H
8.4. Inspecionar e manusear a unidade
Na entrega, a embalagem deve ser verificada e qualquer dano deve ser comunicado imediatamente ao agente de
reclamações da transportadora.
Ao manusear a unidade, leve em consideração o seguinte:
1) Frágil, manuseie a unidade com cuidado.
2) Escolha de antemão o caminho ao longo do qual a unidade deve ser trazida.
3) Mova esta unidade como embalagem original possível.
4) Ao levantar a unidade, sempre use protetores para evitar danos à correia e preste atenção à posição do centro de
gravidade da unidade.
