19
Terminale cavo alimentazione
(3 posizioni)
Terminale cavo segnale
(5 posizioni)
Coperchio
Microinterruttore

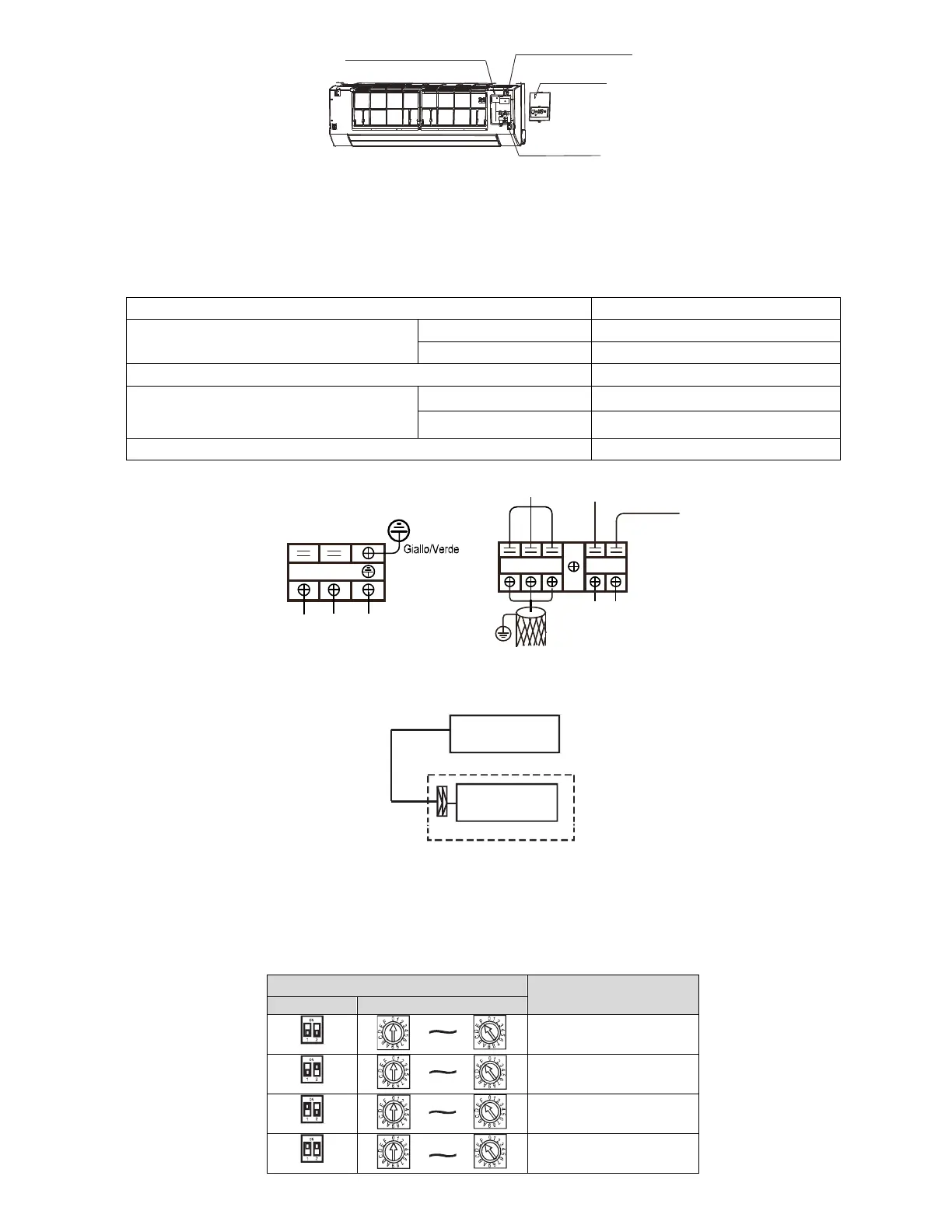

8.7.1 Schema morsettiera
Fare riferimento allo schema cablaggio unità interna.
NOTA: I condizionatori possono essere collegati con il monitor dell'unità centrale (CCM). Prima di mettere in funzione l'unità
interna, assicurarsi che il cablaggio sia corretto ed effettuare l'indirizzamento unità e di rete.
■ Specifiche del gruppo di alimentazione
Modelli
MI26A3, MI35A3, MI42A3
Alimentazione
Fase
Monofase
Frequenza e voltaggio
220-240V ~, 50Hz
Interruttore/Fusibile (A)
15/15
Cavo alimentazione unità interna (mm²)
Sotto 20 m Doppino intrecciato 2.5mm²
Sotto 50 m Doppino intrecciato 6mm²
Cavo messa a terra (mm²)
1.5mm²
Il cavo di alimentazione deve essere del tipo H05RN-F o superiore.
EYX
Bianco Bianco Blu
Al monitore del controllo
centrale (CCM)
21
Nero
XT2
Alla pompa acqua
Grigio
NL
Alimentazione elettrica
XT1
Utilizzare un doppino schermato e collegare la schermatura al terminale (E).
FILOCOMANDO
Al
filoc
omand
o
PANNELLO DISPLAY
La parte tratteggiata indica la funzione accessoria del filocomando (acquistabile a parte).
8.7.2 Impostazione degli indirizzi della rete dei condizionatori
Ogni condizionatore presente in rete ha un solo indirizzo di rete che lo distingue da tutti gli altri. Sulla PCB dell’unità interna
ci sono dei selettori S1 e ENC2 da posizionare secondo le indicazioni di progetto, il range va da 0 a 63.
Regolazioni interruttore a basculla
Codici indirizzi rete
condizionatori
SW1
ENC2
00 ~ 15
16 ~ 31
32 ~ 47
48 ~ 63
