8.6. Wasserrohrinstallation
8.6.1 Material und Größe der Rohrleitung
Dimension

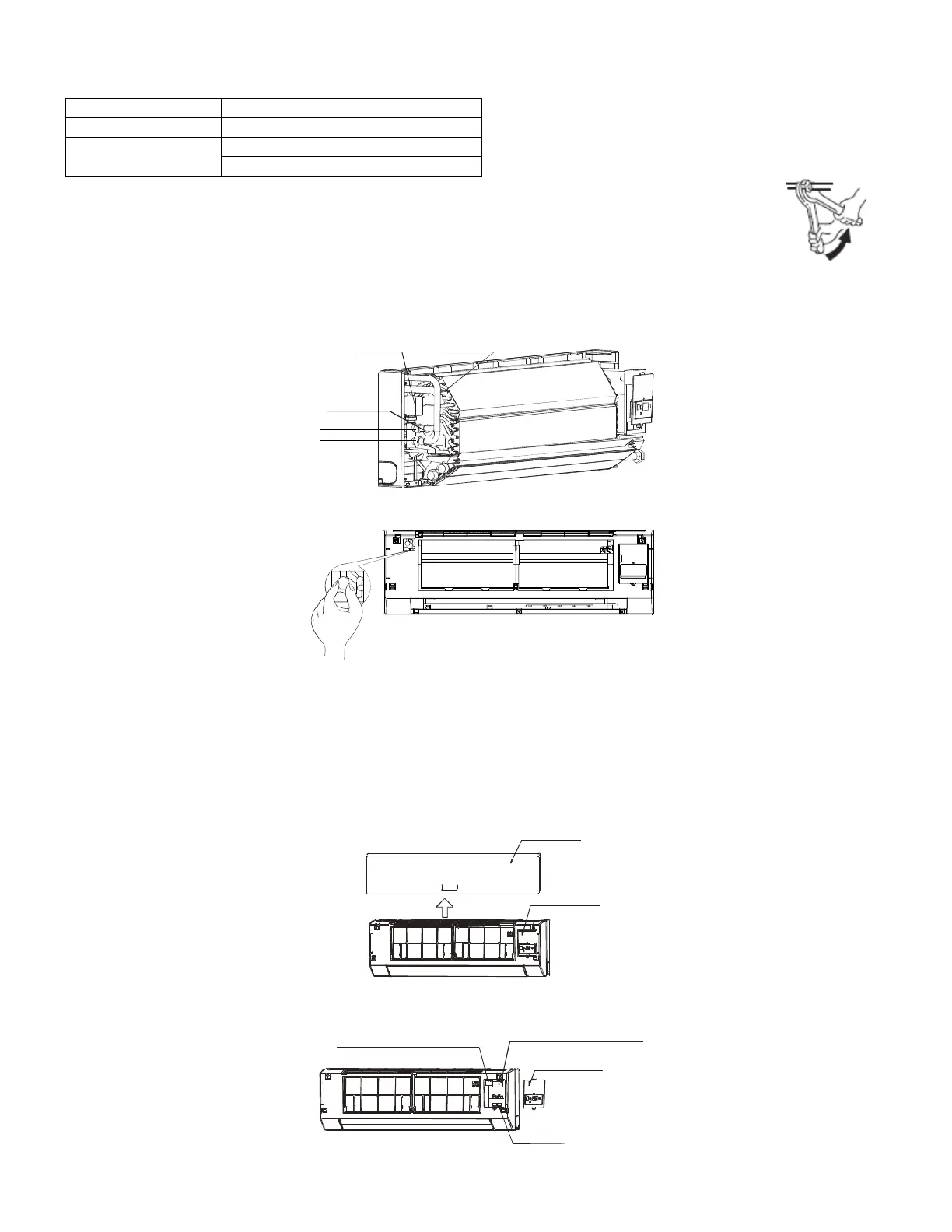

8.6.2 Anschluss Wasserleitungen
Die Anschlüsse der Wasserleitungen sind durch qualifiziertes Personal mit
gleichzeitig durchzuführen (gegenhalten).
HINWEIS: Bitte lesen Sie Installationsanweisungen für den Wasserleitungsanschluss der Klimaanlage mit Dreiwege-Ventil
gewissenhaft durch.
.
Discharge valve
Connector
Water inlet
Water outlet
3-w a y valve
(4 .p o r ts)
■ Beim der ersten Befüllung ist die Luft vollständig durch den Entlüfter aus dem System zu entfernen.
8.7. Verdrahtungsdiagramm
♦ Die Verdrahtung wird auf Anforderung des Benutzers ausgewählt.
♦ Ein allpolig trennender Schutzschalter mit einem Kontaktabstand von mindestens 3 mm und von mindestens 10 mA ist in
der Verdrahtung entsprechend der nationalen Gesetzgebung mit einzubinden.
♦ Die elektrische Verdrahtung und das Gerät hat in Übereinstimmung mit den nationalen Vorschriften zu erfolgen.
1) Demontieren Sie die Frontplatte des Gerätes und dann die Abdeckung des Anschlussbereiches (siehe Abbildung)
Front panel
E-part box
cover plate
2) Verbinden Sie das Netzkabel und Kommunikationsleitung und stellen den Wahlschalter (siehe Abbildungen unten) ein.
The wire holder of pwer cord
(three-position)
The wire holder of signal line
(five position)
E-part box
cover plate
Dial switch
To Next Page
