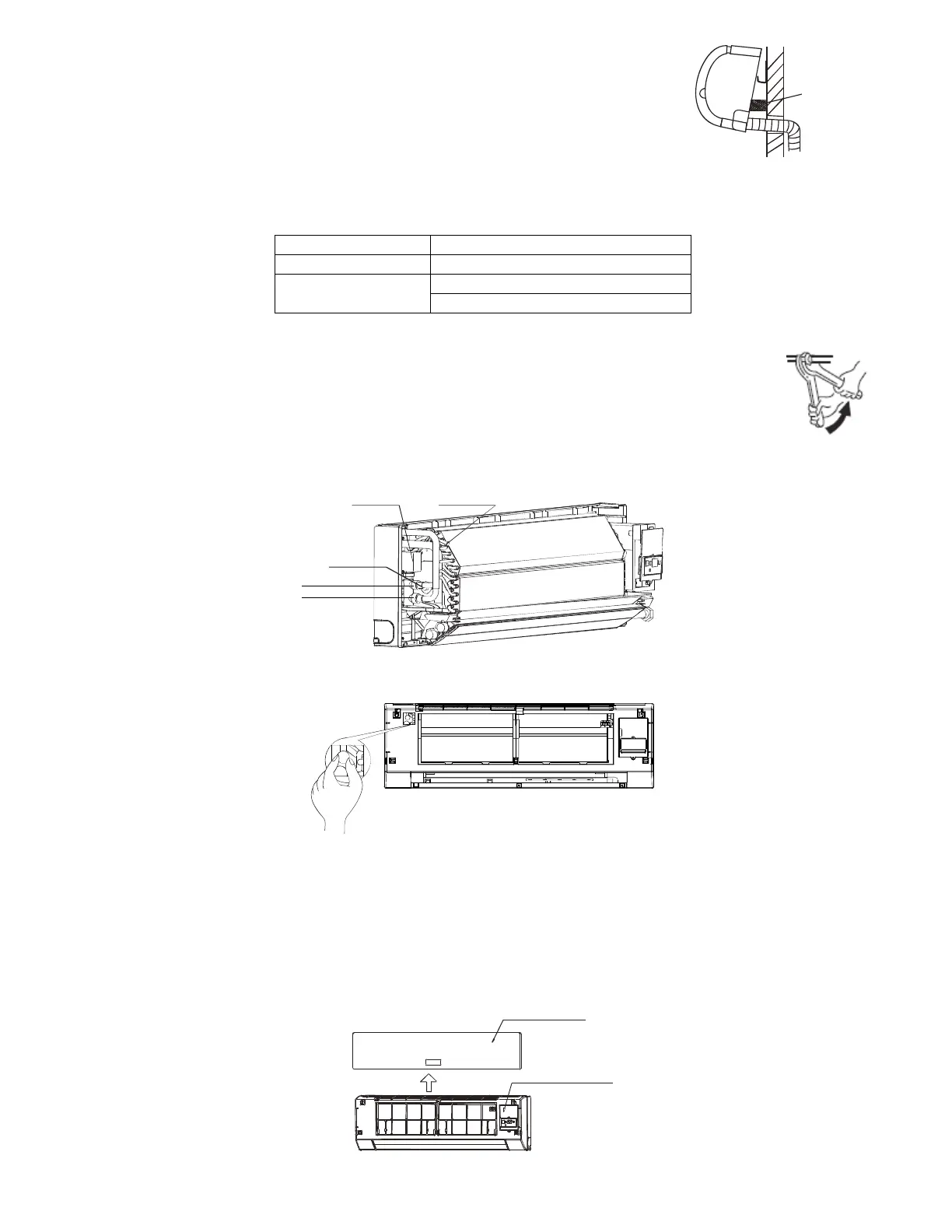

18
rimuovere una volte completate le operazioni) tra la parete e l'unità interna: l'unità
resterà sollevata ed il lavoro sarà agevolato.
■ Spingere il bordo inferiore dell'unità contro il muro e muovere l'unità stessa per
assicurarsi della tenuta dell'installazione.
Imbottitura
/
distanziatore
8.6. Installazione tubazioni di acqua
8.6.1 Materiali e dimensionamento
Tubi di rame per condizionatore
Dimensioni
8.6.2 Collegamento tubazioni di acqua
I collegamenti delle tubazioni di acqua devono essere eseguiti da personale qualificato utilizzando
contemporaneamente 2 chiavi per il serraggio dei tubi dell'unità interna (cfr. illustrazioni a
continuazione).
NOTA: Fare riferimento alle istruzioni d’installazione per il collegamento delle tubazioni di acqua dei condizionatori dotati di
valvola a farfalla.
Valvola a 3 vie
(4 porte)
Valvola scarico
Conne
Ingresso acqua
Uscita acqua
ttore
Almomento del primo avviamento dell'impianto, espellere completamente l'aria dalla batteria utilizzando l'apposita valvola di
spurgo.
8.7. Collegamenti elettrici
♦ Le funzioni di riserva sono selezionabili a richiesta dell'utente.
♦ Un interruttore multipolare con una distanza di contatto di almeno 3 mm in tutti i poli dovrebbe essere inserito nel
cablaggio convalori di corrente nominale d’intervento di almeno di 10mA secondo la normativa nazionale.
♦ Il cablaggio elettrico dell’apparecchio deve essere eseguito in concordanza con le normative nazionale.
1) Rimuovere il pannello frontale e quindi il display del pannello di copertura:
Pannello frontale
Coperchio scatola
comp. elettrici
2) Connettere il cavo di alimentazione ed il cavo segnale e quindi effettuare l'indirizzamento
