presa.
■ A tubulação pode ser
facilmente feita levantando a unidade interna com um
material de acolchoamento entre a unidade interna e a parede. Retire-o depois de
terminar a tubulação.
■ Empurre a parte inferior da unidade interna contra a parede e, em seguida, mova a
unidade interna de um lado para o outro, para cima e para baixo para verificar se
está bem presa
Cushioning
material

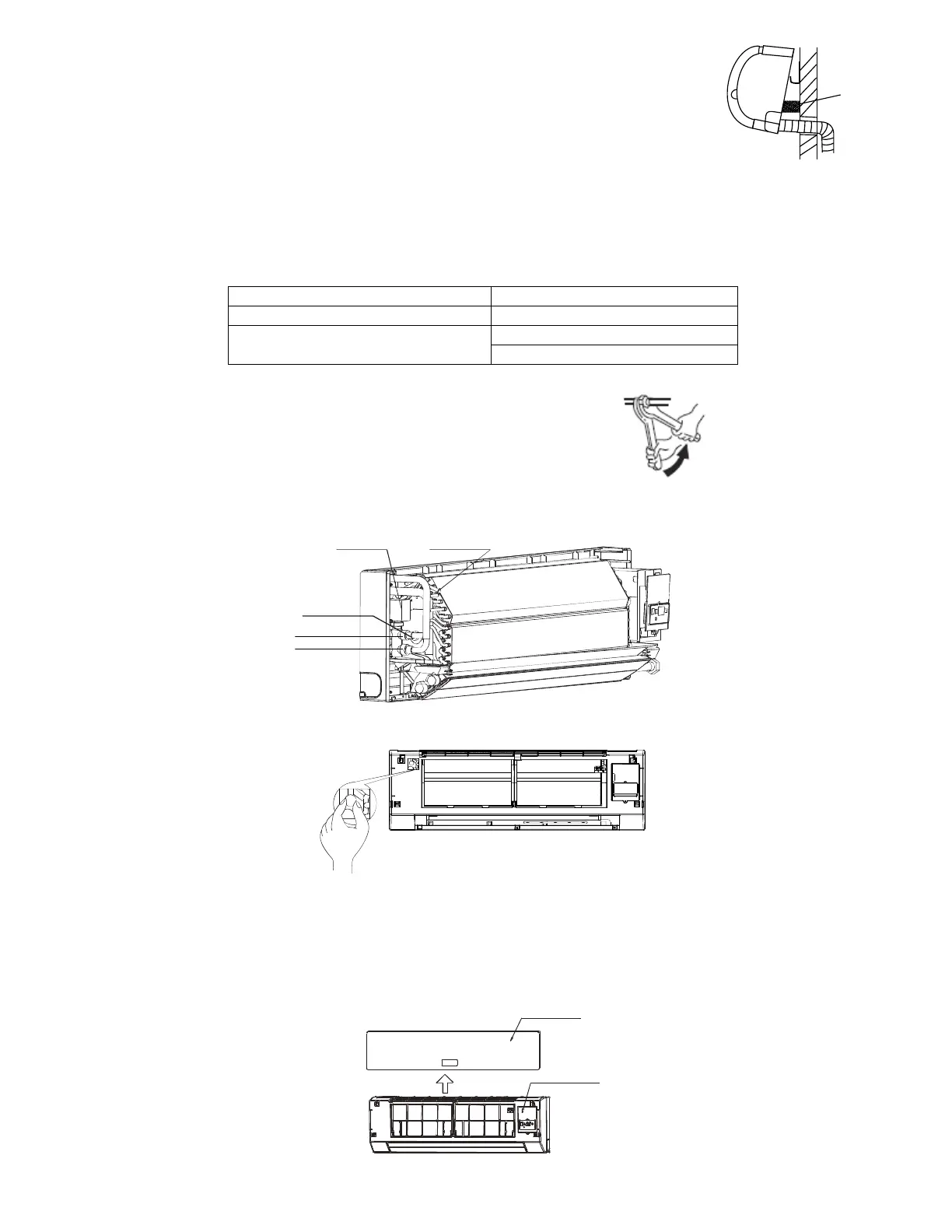

8.6. Instalação de tubulação de água
8.6.1 Material e tamanho da tubulação
Modelos
MI26A3, MI35A3, MI42A3
Material de tubo
Tubo de cobre para ar condicionado
Conexões da bobina (placa plana)
3/4”
3/4”
8.6.2 Conexão da tubulação de água
A conexão da tubulação de água deve ser feita por profissionais.
O vão duplo deve ser usado ao conectar tubos da unidade interna.
NOTA: Por favor, consulte as instruções de instalação para a conexão da tubulação de água do ar condicionado com
dispositivo de aceleração dentro.
Discharge valve
Connector
Water inlet
Water outlet
3-
w ay
va lv
e
(4.p o rts )
■ Na primeira depuração, expulse completamente o ar das bobinas através da válvula de expulsão.
8.7. Diagrama de fiação
♦ As funções de reserva são selecionáveis a pedido do usuário.
♦ Um interruptor multipolar com uma distância de contato de pelo menos 3 mm em todos os pólos deve ser inserido na
fiação para corrente de desligamento nominal de pelo menos 10mA de acordo com a legislação nacional.
♦ A cablagem eléctrica do aparelho deve ser efectuada de acordo com os regulamentos nacionais.
1) Retire o painel frontal e, em seguida, desmonte a tampa da caixa da peça E (consulte a figura abaixo).
Front panel
E-part box
cover plate
2) Conecte individualmente o cabo de alimentação e a linha de sinal, ajuste o seletor (consulte a figura abaixo).
