Funktionsbeschreibung
Funktionsgenerator 61
Funktionsbeschreibung (Fortsetzung)
Funktionsgenerator
(Fortsetzung)
Hinweis 1: "F.LOCK" auf der Anzeige dient zur Überprüfung, ob die angegebenen
Frequenz geregelt ist und sich damit innerhalb der garantierten
Spezifikationen befindet.
Hinweis 2: "GATE" wird bei jeder internen "Kontrolle" der angezeigten Frequenz
angezeigt.
Hinweis 3: Die Taste "FREQ" zu der Anzeige ist bei einem reinen
Gleichspannungssignal deaktiviert.

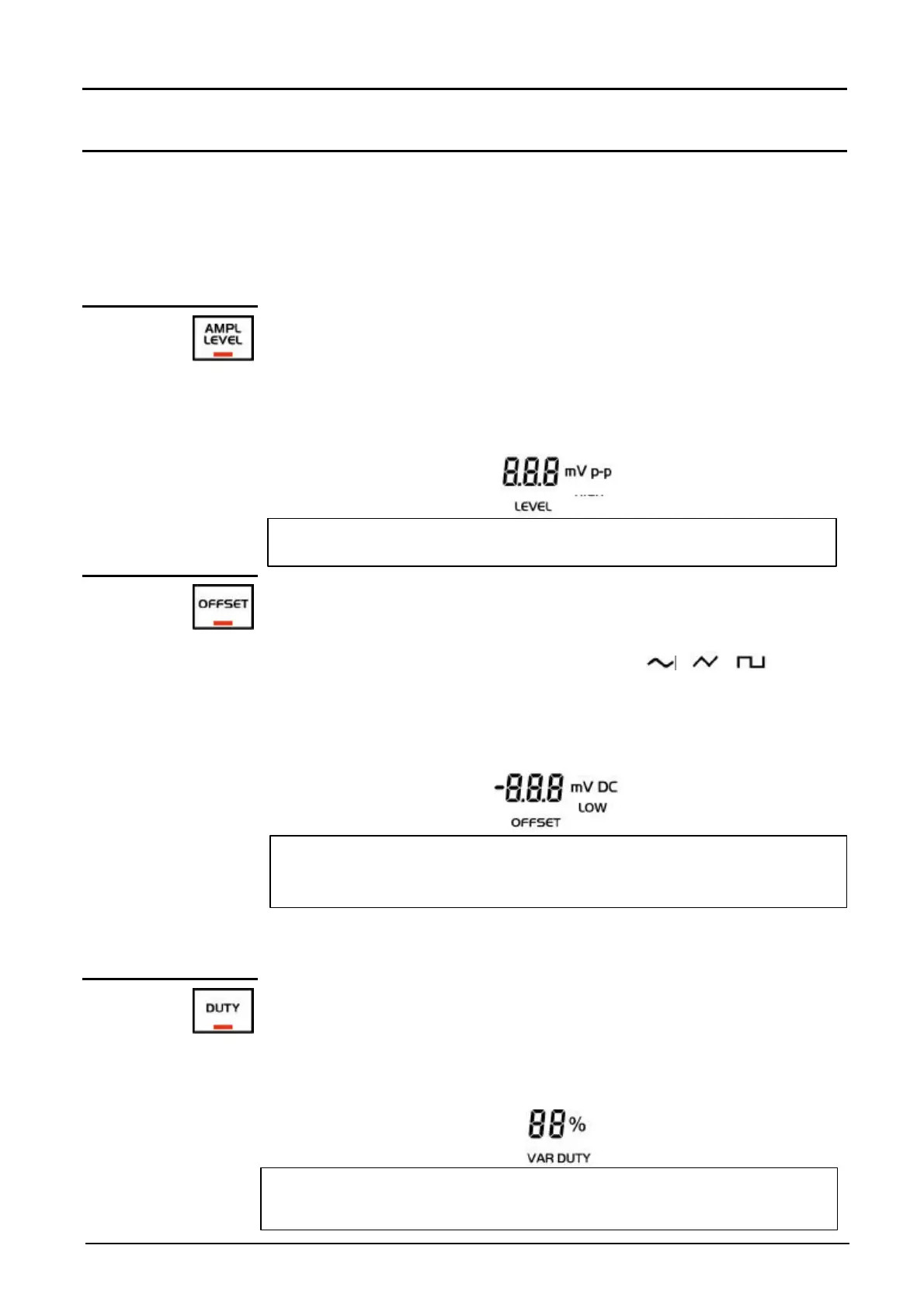

Ist die Taste "AMP LEVEL" aktiviert (LED leuchtet), kann die Einstellung
der Amplitude des Ausgangssignals "LEVEL" von 0 bis 20 V Spitze-Spitze
bei offenem Kreis erfolgen.
• Einstellung über den Kodierer mit automatischer Messbereichsänderung
• Die Amplitude des Ausgangssignals wird auf der Sekundäranzeige
angezeigt :
G Die Taste "AMP LEVEL" zu der Anzeige ist bei einem
reinen Gleichspannungssignal deaktiviert.
@
Ist die Taste "OFFSET" aktiviert (LED leuchtet), kann die Einstellung der
Gleichspannung des Ausgangssignals "MAIN OUT" von maximal –10 bis
+10 VDC bei offenem Kreis erfolgen.
Ist die Taste "OFFSET" in den Betriebsarten , , aktiviert,
ermöglicht sie die Überlagerung einer Gleichspannung auf das erzeugte
Ausgangssignal.
• Einstellung über den Kodierer.
• Der Pegel des Signals wird auf der Sekundäranzeige angezeigt :
G Durch längeres Drücken der Taste "OFFSET" wird der Offset-Wert
auf 0 VDC zurückgesetzt.
Die Taste "OFFSET" ist in der Betriebsart "LOGIC" inaktiv.
Die Summe aus Gleichspannung + Wechselspannung darf ± 20 V nicht
übersteigen. Ändern Sie gegebenenfalls den Offset-Pegel oder die
Signalamplitude.
Ist die Taste "DUTY" aktiviert (LED leuchtet), kann die Einstellung des
Zyklusverhältnisses des Ausgangssignals "MAIN OUT" und "TTL" von
20 % bis 80 % erfolgen.
• Einstellung über den Kodierer in Schritten von 1 %.
• Das Zyklusverhältnis wird auf der Sekundäranzeige angezeigt:
G Durch längeres Drücken der Taste "DUTY" wird der Wert für das
Zyklusverhältnis auf 50 % zurückgesetzt. Die Taste "DUTY" ist bei
reinem Gleichspannungssignal inaktiv.
