Funktionsbeschreibung
62 Funktionsgenerator
Funktionsbeschreibung (Fortsetzung)
Funktionsgenerator
(Fortsetzung)

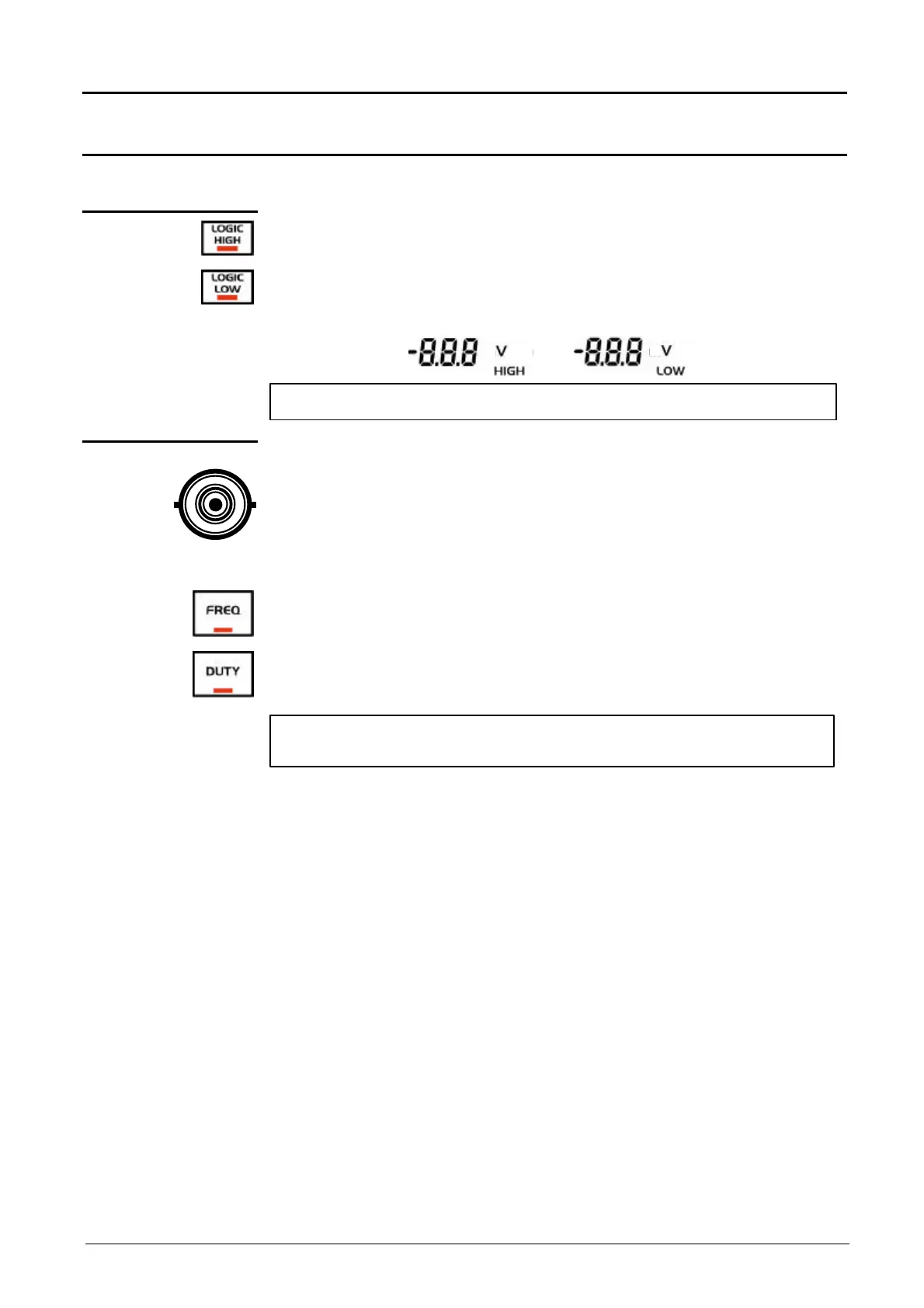

In der Betriebsart "LOGIC" dienen die Tasten "LOGIC HIGH" und "LOGIC
LOW", wenn sie aktiviert sind (LED leuchtet), zur Änderung des hohen
Pegels (HIGH) und des niedrigen Pegels (LOW) des Logik-Signals von
+10 V bis -10 V in Schritten von 100 mV.
• Einstellung über den Kodierer.
G Diese Tasten sind nur in der Betriebsart "LOGIC" aktiv.
BNC-Buchse "TTL
OUT"
An dieser BNC-Buchse steht ein Logiksignal mit TTL-Pegel zur Verfügung.
• Die Periode dieser Impulse entspricht der des am Ausgang "MAIN OUT"
erzeugten Signals bezüglich Phase und Zyklusverhältnis (Werte werden
auf dem LCD-Display angezeigt).
• Einstellung der Frequenz über die Taste "FREQ".
• Einstellung des Zyklusverhältnisses über die Taste "DUTY".
G Die Tasten "AMP LEVEL" und "OFFSET" haben für das TTL-Signal
keine Bedeutung.
