Descrizione funzionale
Generatore di funzioni 83
Descrizione funzionale (seguito)
Generatore di
funzioni (seguito)
Nota 1 : « F.LOCK » sul display permette di verificare che la frequenza
indicata è bloccata e, dunque, nelle specifiche garanzie
Nota 2 : « GATE » sul display è presente ad ogni « controllo » interno
della frequenza visualizzata.
Nota 3 : Il tasto « FREQ », associato al suo display, è disattivato nel solo
segnale continuo .

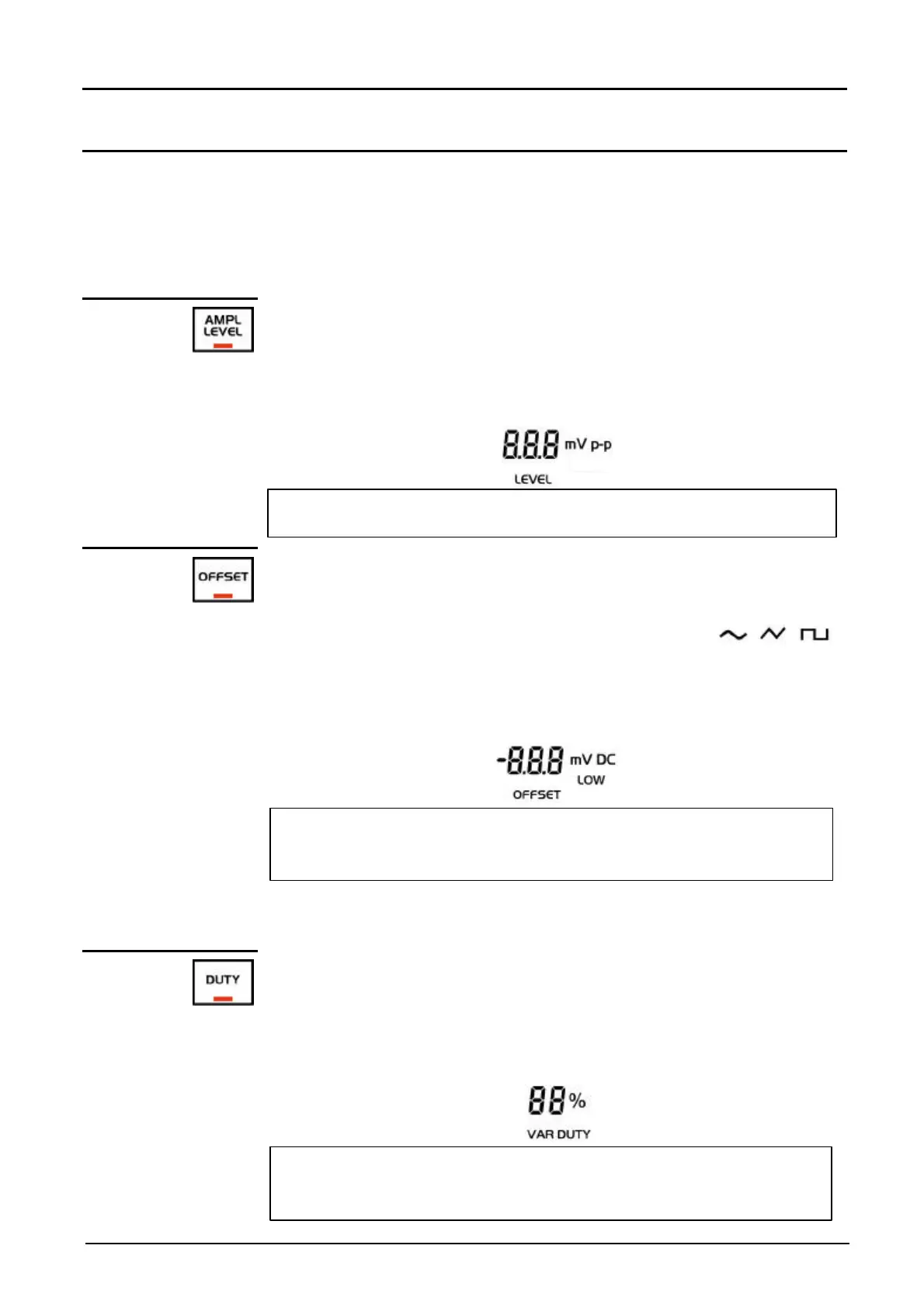

Il tasto « AMP LEVEL », quando è selezionato (LED acceso) permette la
regolazione dell'ampiezza del segnale di uscita « LEVEL » da 0 a 20 V
cresta a cresta in circuito aperto.
• Regolazione tramite encoder con cambio di portata automatica.
• L’ampiezza del segnale di uscita è indicata sul display secondario :
G Il tasto « AMP LEVEL », associato al suo display, è
disattivato in solo modo tensione continua .
@
Il tasto « OFFSET », quando è selezionato (LED acceso) permette la
regolazione della tensione del segnale di uscita « MAIN OUT » da -10 a
+10 Vdc al massimo in circuito aperto.
Quando il tasto « OFFSET » è selezionato durante i modi, , , ,
esso permette di sovrapporre una tensione continua al segnale di uscita
generato.
• Regolazione da encoder.
• Il livello del segnale è indicato sul display secondario :
G Premendo a lungo sul tasto « OFFSET » si rimette il
valore dell’offset su 0 VDC.
Il tasto « OFFSET » è inattivo in modo « LOGIC ».
La somma tensione continua + tensione alternata
± 20 V. In tal caso, regolare il livello di spostamento o l'ampiezza del
segnale.
Il tasto « DUTY », quando è selezionato (LED acceso) permette la
regolazione del rapporto ciclico del segnale dell'uscita « MAIN OUT » e
« TTL OUT » fra 20 % e 80 %.
• Regolazione con encoder con passo di 1 %.
• Il livello ciclico è indicato sul display secondario :
G Premendo a lungo sul tasto « DUTY » si rimette il valore del
rapporto ciclico a 50 %.
Il tasto « DUTY » è inattivo solo in modo tensione continua
