Descrizione funzionale
84 Generatore di funzioni
Descrizione funzionale (seguito)
Generatore di
funzioni (seguito)

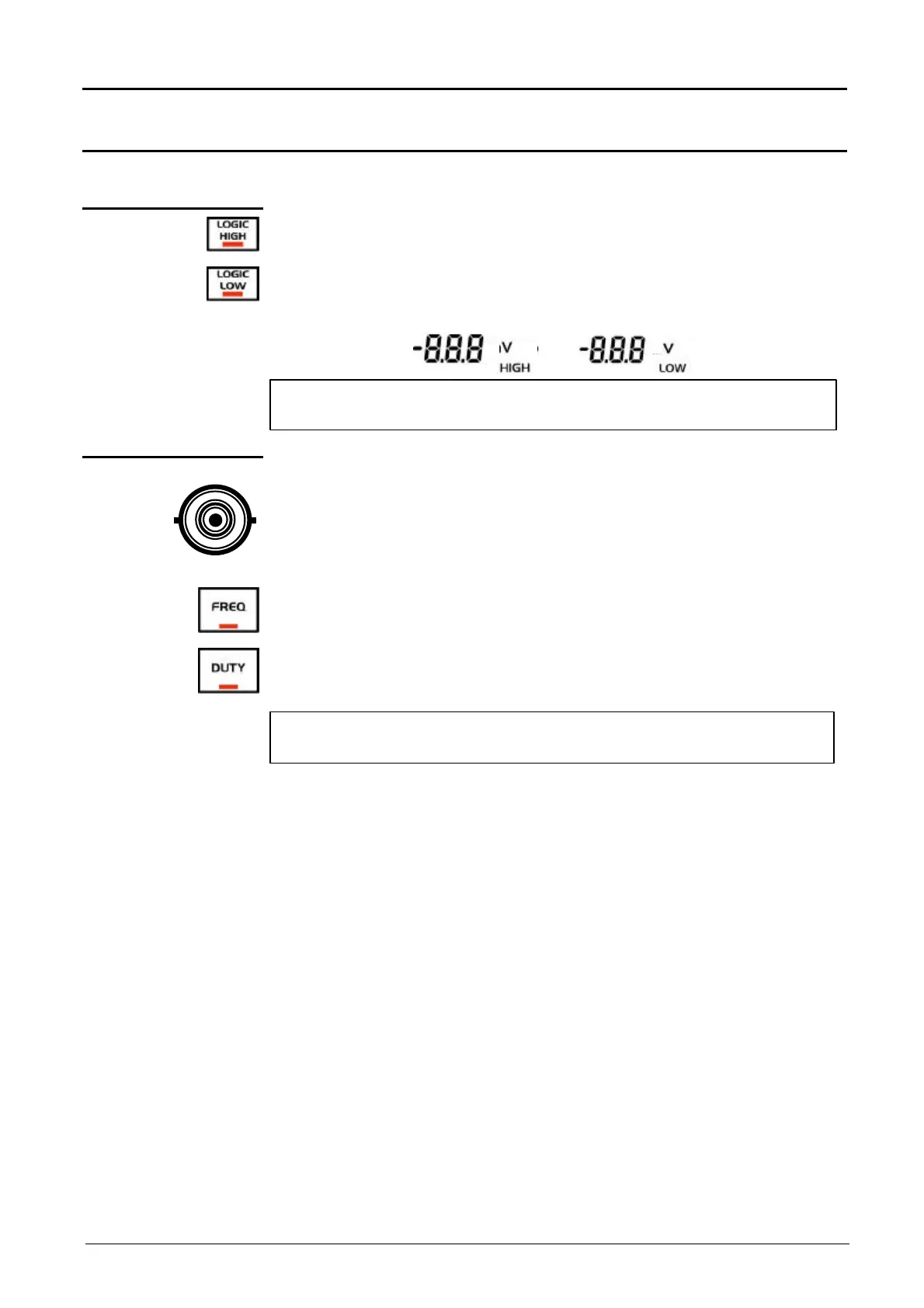

In modo « LOGIC », i tasti « LOGIC HIGH » e « LOGIC LOW », quando
sono stati selezionati (LED acceso), permettono di modificare i livelli alto
(HIGH) e basso (LOW) del segnale logico da +10 V a -10 V con passo di
100 mV.
• La regolazione si fa con encoder.
G Questi tasti sono attivi solo se il modo « LOGIC » è stato
selezionato.
Presa BNC «TTL OUT»
Su questa BNC, un segnale di livello logico TTL è disponibile.
• Il periodo di questi impulsi è quello del segnale generato sull'uscita
« MAIN OUT », in fase e di rapporto ciclico uguale (valori
indicati su
LCD).
• Regolazione della frequenza con il tasto « FREQ ».
• Regolazione del rapporto ciclico con il tasto « DUTY ».
G I tasti « AMP LEVEL » e « OFFSET » sono senza azione sul
segnale TTL.
