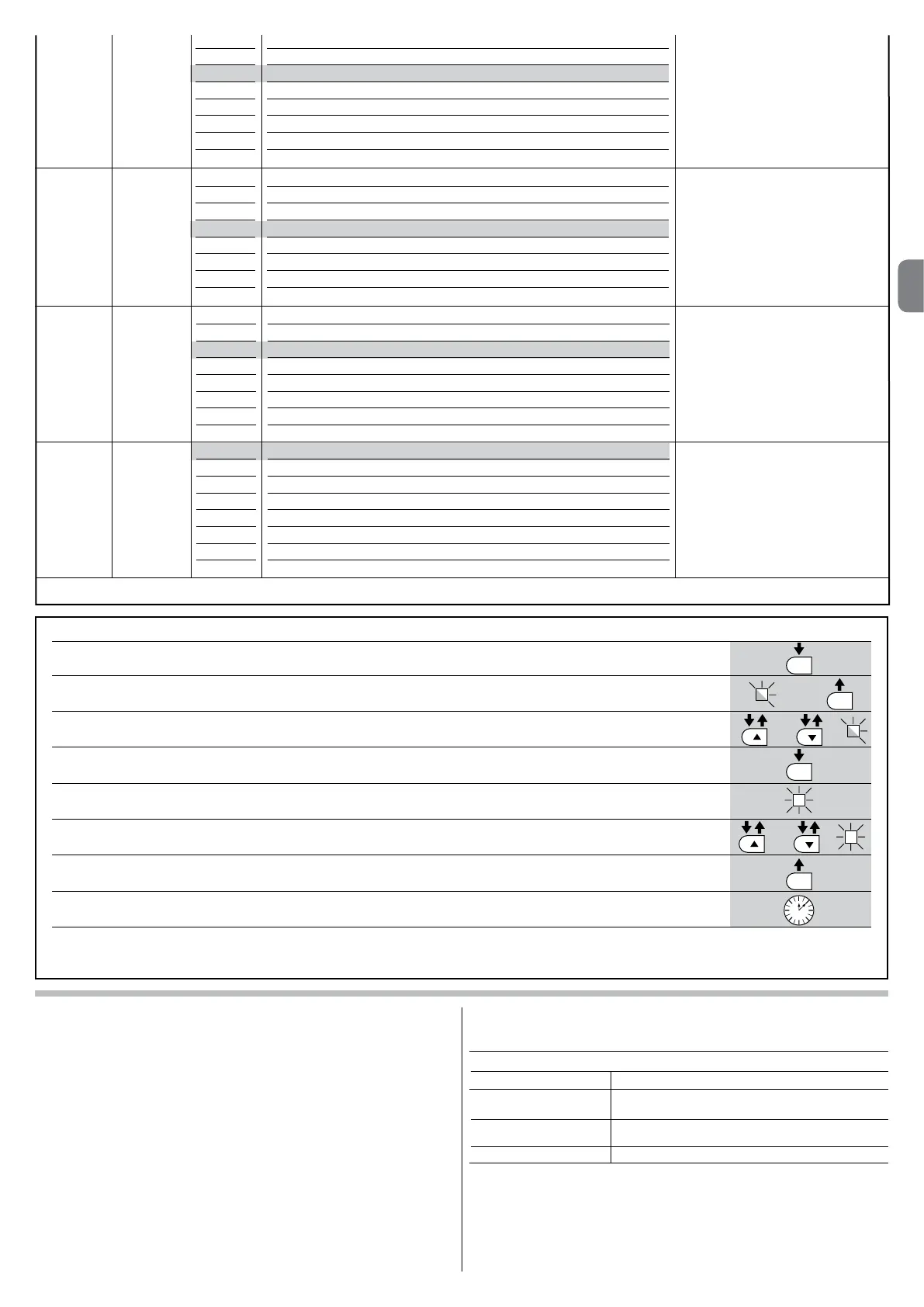

TABLA 8 - Procedimiento de programación del segundo nivel
01. Pulse y mantenga pulsado el pulsador “Set” durante unos 3 segundos;
02. Suelte el pulsador cuando el led “L1” comience a destellar;
03. Pulse el pulsador “” o “”parapasardelledintermitentealledquerepresenta“leddeentrada”delparámetroamodificar;
04. Pulse y mantenga pulsado el pulsador “Set” hasta concluir el punto 06;
05. Espereunos3segundoshastaqueseenciendaelledquerepresentaelnivelactualdelparámetroamodificar;
06. Pulse el pulsador “” o “”paradesplazarelledquerepresentaelvalordelparámetro;
07. Suelte el pulsador “Set”;
08. Espere 10 segundos (tiempo máximo) para salir de la programación.
Nota–Paraprogramarvariosparámetros,durantelaejecucióndelprocedimientohayquerepetirlasoperacionesdesdeelpunto03alpunto07durante
la misma etapa.
Español – 7
5.3 - Funciones especiales
5.3.1 - Función: “Mover igualmente”
Esta función permite hacer funcionar el automatismo incluso cuando algún dis-
positivo de seguridad no funciona correctamente o está fuera de uso.
Es posible accionar el automatismo en modalidad “hombre presente”, proce-
diendo de la siguiente manera:
01. Envíe un mando para accionar la cancela con un transmisor o con un
se lector de llave, etc.. Si todo funciona correctamente, la cancela se
moverá regularmente, en caso contrario, siga estos pasos;
02. antes de 3 segundos, accione nuevamente el mando y manténgalo accionado;
03.despuésde2segundosaprox.lacancelarealizaráelmovimientoreque-
rido en modalidad “hombre presente”;esdecirquelacancelaseguirá
moviéndosesólohastaquesemantengaaccionadoelmando.
Cuando los dispositivos de mando no funcionan, la luz intermitente emite algu-
nos destellos para señalar el tipo de problema (véase capítulo 6 - Tabla 10).
5.3.2 - Función: “Aviso de mantenimiento”
Esta función sirve para señalar cuando es necesario realizar el mantenimiento
al automatismo. La señal de aviso de mantenimiento funiona mediante una luz
conectada a la Salida S.C.A. cuando dicha salida está programada como “Indi-
cador mantenimiento”. Las señales de la luz indicadora están mencionadas en
la Tabla 9.
Para programar el valor límite de los operaciones de mantenimiento, véase la
Tabla 8.
5.4 - Borrado de la memoria
Para borrar la memoria de la central y restablecer todas las configuraciones de
fábrica, proceda de la siguiente manera: pulse y mantenga pulsado los pulsa-
dores “” y “”hastaquelosledsL1yL2comiencenadestellar.
Tabla 9 - Señalización “Indicador mantenimiento”
Número de movimientos Señalización
Indicador encendido durante 2 segundos al inicio del movi-
miento de apertura.
Indicadorquedestelladurantetodaladuracióndelmovi-
miento.
Indicadorquedestellacontinuamente.
Inferior al 80% del límite
Entre el 81% y el 100%
del límite
Superior al 100% del límite
SET
SET
SET
SET
L1
o
o
3 s
10 s
Nota – El color gris indica los valores configurados en fábrica.
L8 L1
L2
L3
L4
L5
L6
L7
L8
Resultado 1° movimiento (el más reciente)
Resultado 2° movimiento
Resultado 3° movimiento
Resultado 4° movimiento
Resultado 5° movimiento
Resultado 6° movimiento
Resultado 7° movimiento
Resultado 8° movimiento
Permite comprobar el tipo de desper-
fecto producido durante la ejecución
de los últimos 8 movimientos.
Véase la TABLA 12 - Lista historial de
los desperfectos.
Listado de
desperfec-
tos
L7 L1
L2
L3
L4
L5
L6
L7
L8
500
1000
1500
2500
5000
10000
15000
20000
Regula el número de movimientos:
cuando se supera este número, la
central señala la necesidad de man-
tenimiento del automatismo; véase
el párrafo 5.3.2. – Aviso de manteni-
miento.
Aviso de
manteni-
miento
L6 L1
L2
L3
L4
L5
L6
L7
L8
Peatones 1 (apertura de la hoja M2 a 1/4 de la apertura total)
Peatones 2 (apertura de la hoja M2 a 1/2 de la apertura total)
Peatones 3 (apertura de la hoja M2 a 3/4 de la apertura total)
Peatones 4 (apertura total de la hoja 2)
Parcial 1 (apertura de las dos hojas a 1/4 de la apertura “mínima”)
Parcial 2 (apertura de las dos hojas a 1/2 de la apertura “mínima”)
Parcial 3 (apertura de las dos hojas a 3/4 de la apertura “mínima”)
Parcial4(aperturadelasdoshojasequivalentealaapertura“mínima”)
Regula el tipo de apertura asociado al
mando “apertura parcial 1”.
En los niveles L5, L6, L7, L8, la aper-
tura “mínima” es la apertura menor
entre M1 y M2; por ejemplo, si M1
abre a 90° y M2 abre a 110°, la aper-
tura mínima es 90°
Apertura
paso de
peatones
o parcial
L5 L1
L2
L3
L4
L5
L6
L7
L8
Nivel 1 - Fuerza mínima
Nivel 2 - ...
Nivel 3 - ...
Nivel 4 - ...
Nivel 5 - ...
Nivel 6 - ...
Nivel 7 - ...
Nivel 8 - Fuerza máxima
Regula la fuerza de ambos motores.Fuerza
motores
ES
