Opmerking – De kleur grijs geeft de in de fabriek ingestelde waarden aan.
L8 L1
L2
L3
L4
L5
L6
L7
L8
Resultaat 1
e
manoeuvre (de meest recente)
Resultaat 2
e
manoeuvre
Resultaat 3
e
manoeuvre
Resultaat 4
e
manoeuvre
Resultaat 5
e
manoeuvre
Resultaat 6
e
manoeuvre
Resultaat 7
e
manoeuvre
Resultaat 8
e
manoeuvre
Stelt u in staat na te gaan wat voor
soort fout zich heeft voorgedaan
ge durende het uitvoeren van de laat-
ste 8 manoeuvres.
Zie TABEL 12 - Historisch fouteno-
verzicht
Lijst fouten
L7 L1
L2
L3
L4
L5
L6
L7
L8
500
1000
1500
2500
5000
10000
15000
20000
Regelt het aantal manoeuvres: wan-
neer dit aantal wordt overschreden,
signaleert de besturingseenheid dat
de automatisering onderhouden
mo et worden, zie paragraaf 5.3.2. –
On derhoudswaarschuwing.
Onder-
houdswaar-
schuwing
L6 L1
L2
L3
L4
L5
L6
L7
L8
Voetganger 1 (opening van de vleugel M2 op 1/4 van de totale opening)
Voetganger 2 (opening van de vleugel M2 op 1/2 van de totale opening)
Voetganger 3 (opening van de vleugel M2 op 3/4 van de totale opening)
Voetganger 4 (totale opening van de vleugel 2)
Gedeeltelijk 1 (opening van de twee vleugels op 1/4 van de “minimum” opening)
Gedeeltelijk 2 (opening van de twee vleugels op 1/2 van de “minimum” opening)
Gedeeltelijk 3 (opening van de twee vleugels op 3/4 van de “minimum” opening)
Gedeeltelijk 4 (opening van de twee vleugels gelijk aan de “minimum” opening)
Regelt het type opening dat wordt
toe gekend aan de instructie “gedeel-
telijke opening 1”.
Op de niveaus L5, L6, L7, L8; onder
“mi nimum” opening verstaat men kle-
inste opening van M1 en M2; als M1
bijvoorbeeld op 90° opent en M2 op
110°, is de minimumopening 90°.
opening
voetganger
of gedeel-
telijke ope-
ning
L5 L1
L2
L3
L4
L5
L6
L7
L8
Niveau 1 - Minimumkracht
Niveau 2 - ...
Niveau 3 - ...
Niveau 4 - ...
Niveau 5 - ...
Niveau 6 - ...
Niveau 7 - ...
Niveau 8 - Maximumkracht
Regelt de kracht van beide motoren.Kracht
motoren
Nederlands – 7

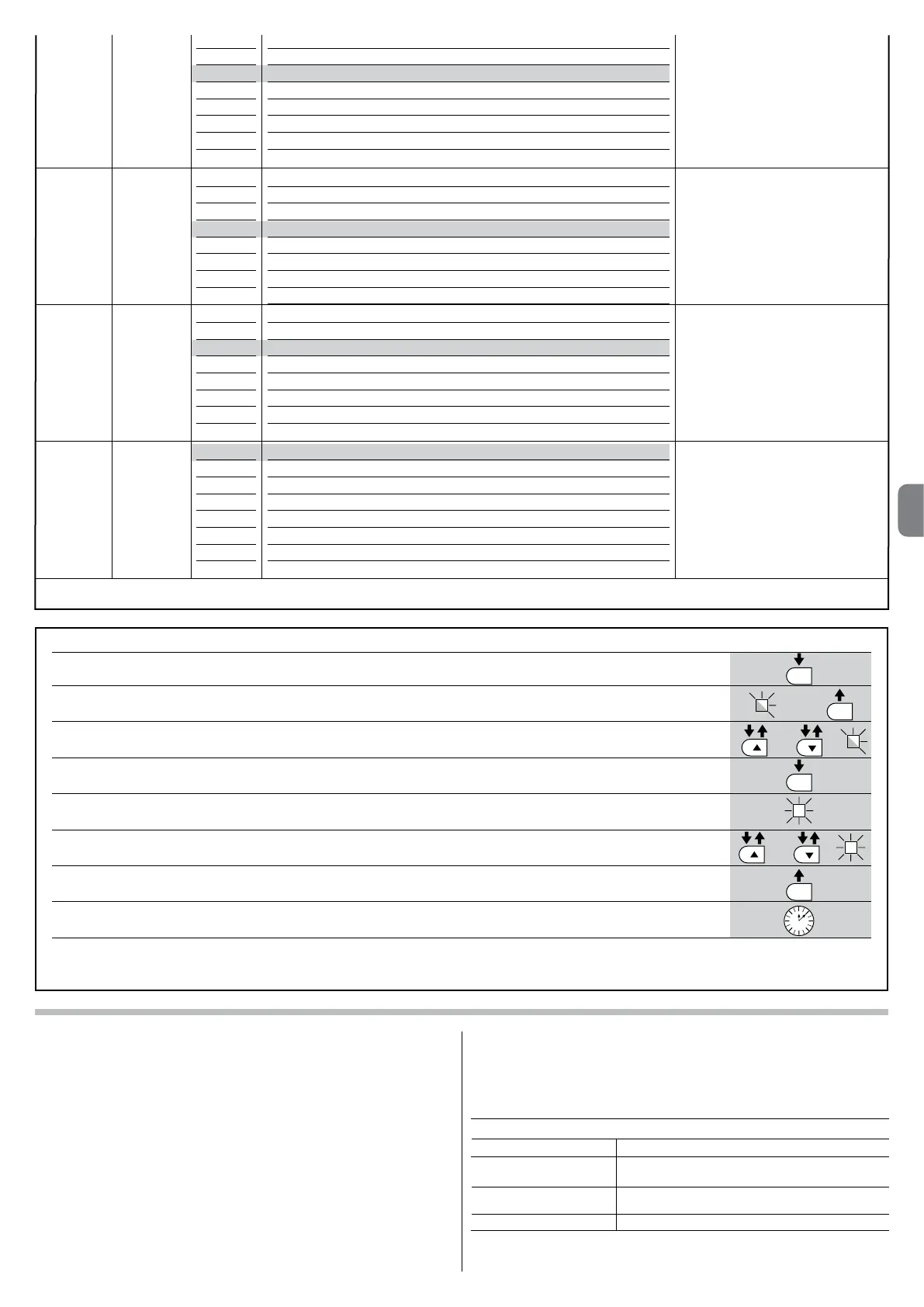

TABEL 8 - Procedure voor programmering tweede niveau
01. Houd de toets “Set” circa 3 seconden ingedrukt;
02. Laat de toets los wanneer de led “L1” begint te knipperen;
03. Druk op de toets “” of “” om de knipperende led te verplaatsen op de led die de “ingangsled” is van de te wijzigen parameter;
04. Houd de toets “Set” ingedrukt tot punt 06 is afgewerkt;
05. Wacht circa 3 seconden totdat de led gaat branden die het actuele niveau van de te wijzigen parameter vertegenwoordigt;
06. Druk op de toets “” of “” om de led, die de parameterwaarde vertegenwoordigt, te verplaatsen;
07. Laat de toets “Set” los;
08. Wacht 10 seconden (maximumtijd) om de programmering af te sluiten.
Opmerking – Om meerdere parameters te programmeren dient u gedurende de procedure de handelingen van punt 03 tot punt 07 gedurende de fase zelf
te herhalen.
SET
SET
SET
SET
L1
of
of
3 s
10 s
5.3 - Speciale functies
5.3.1 - Functie: “Functioneer in elk geval”
Deze functie maakt het mogelijk de automatisering ook te laten werken wan-
neer er een veiligheidsinrichting niet correct werkt of buiten gebruik is.
De automatisering kan worden bediend in de modus “persoon aanwezig”, ga
hiervoor als volgt te werk:
01. Stuur een instructie om de poort in werking te stellen, met een zender of
een sleutelschakelaar etc. Als alles goed is zal de poort normaal bewegen,
als dit niet zo is gaat u als volgt te werk:
02. binnen 3 seconden de instructie opnieuw activeren en actief houden;
03. na ongeveer 2 seconden zal de poort de vereiste manoeuvre uitvoeren in
de modus met “persoon aanwezig”; d.w.z. de poort zal alleen blijven
bewegen zo lang de instructie gegeven wordt.
Wanneer de veiligheidsinrichtingen niet werken, zal het knipperlicht knipperen
om aan te geven wat voor probleem er is (zie hoofdstuk 6 - Tabel 10).
5.3.2 - Functie: “Onderhoudswaarschuwing”
Deze functie signaleert wanneer er onderhoud aan de automatisering moet
worden verricht. De signalering van de onderhoudswaarschuwing geschiedt
via een lamp die verbonden is met de uitgang S.C.A. wanneer deze uitgang
geprogrammeerd is als “Lampje onderhoud”. De verschillende signaleringen
van het verklikkerlampje zijn vermeld in Tabel 9.
Om de limietwaarde voor het aantal manoeuvres tussen onderhoudsbeurten te
programmeren, zie Tabel 8.
Tabel 9 - Signalering “Lampje onderhoud”
Aantal manoeuvres Signalering
Lampje brandt 2 seconden, aan het begin van de ope-
ningsmanoeuvre.
Lampje brandt voor de hele duur van de manoeuvre.
Lampje brandt voortdurend.
Minder dan 80%
van de limiet
Tussen ’81% en 100%
van de limiet
Meer dan 100% van de limiet
