moon MC824H - Zweites Niveau: Programmierung (Einstellbare Parameter)

TABELLE 7 - Funktionen zweites Niveau
Eingangsled Parameter Led Wert Beschreibung
(Niveau)
L1
L1
L2
L3
L4
L5
L6
L7
L8
5 Sekunden
15 Sekunden
30 Sekunden
45 Sekunden
60 Sekunden
80 Sekunden
120 Sekunden
180 Sekunden
Stellt die Pausezeit ein bzw. die Zeit
vor dem automatischen Schließen.
Wirkt nur, falls die Schließung aktiviert
ist.
Pausezeit
L2
L1
L2
L3
L4
L5
L6
L7
L8
Öffnet - Stopp – Schließt - Stopp
Öffnet - Stopp – Schließt - Öffnet
Öffnet - Schließt – Öffnet - Schließt
Wohnblockbetrieb:
•BeiderÖffnungsbewegung haben der Schrittbetrieb und “Öffnen” keine
Auswirkungen; die Steuerung “Schließen” ruft dagegen die Umkehrung der
Bewegung hervor, d.h. das Schließen der Flügel.
•BeiderSchließbewegung rufen der Schrittbetrieb und “Öffnen” keine
Be wegungsumkehrung hervor; die Steuerung “Schließen” hat dagegen kei-
ne Auswirkung.
Wohnblockbetrieb 2:
•BeiderÖffnungsbewegung rufen der Schrittbetrieb und “Öffnen” keine
Au swirkungen hervor; die Steuerung “Schließen” ruft dagegen die Umkeh-
rung der Bewegung hervor, d.h. das Schließen der Flügel. Wenn die über-
sendete Steuerung länger als 2 Sekunden anhält, wird ein “Stopp”
ausgeführt.
•BeiderSchließbewegung rufen der Schrittbetrieb und “öffnen” keine
Bewegungsumkehrung hervor; die Steuerung “Schließen” hat dagegen keine
Auswirkung. Wenn die übersendete Steuerung länger als 2 Sekunden
anhält, wird ein “Stopp” ausgeführt.
Schrittbetrieb 2 (weniger als 2 bewirkt eine teilweise Öffnung).
Todmannfunktion:
Die Bewegung wird nur ausgeführt, wenn die übersendete Steuerung ver-
bleibt; wenn die Steuerung unterbrochen wird, stoppt die Bewegung.
Öffnung “halbautomatisch”, Schließung mit “Todmannfunktion”.
StelltdieSequenzderSteuerbefehle
ein, die dem Eingang “Schrittbetrieb”,
“Öffnen”, “Schließen” oder dem
Funkbefehl zugeteilt sind.
Anmerkung – Bei der Einstellung
der L4, L5, L7 und L8, wird auch das
Verhalten der Steuerungen “Öffnen”
und “Schließen” geändert.
Schrittbe-
trieb
L3
L1
L2
L3
L4
L5
L6
L7
L8
Sehr langsam
Langsam
durchschnittlich
Schnell
Sehr schnell
Äußerstschnell
Öffnet schnell, schließt langsam
Öffnet äußerst schnell, schließt durchschnittlich
Stellt die Motorengeschwindigkeit
während des normalen Laufs ein.
Motoren-
geschwin-
digkeit
L4 L1
L2
L3
L4
L5
L6
L7
L8
KeineEntladung
Stufe 1 - Minimale Entladung (zirka 100 ms)
Stufe 2 - …
Stufe 3 - …
Stufe 4 - …
Stufe 5 - …
Stufe 6 - …
Stufe 7 - Maximale Entladung (zirka 800 ms)
Regelt die Dauer der “kurzen
Umkehrung” beider Motoren nach
der Ausführung der Schließbewe-
gung, um den restlichen Endschub
zu reduzieren.
Entla-
dung der
Motoren
nach dem
Schließen
6 – Deutsch

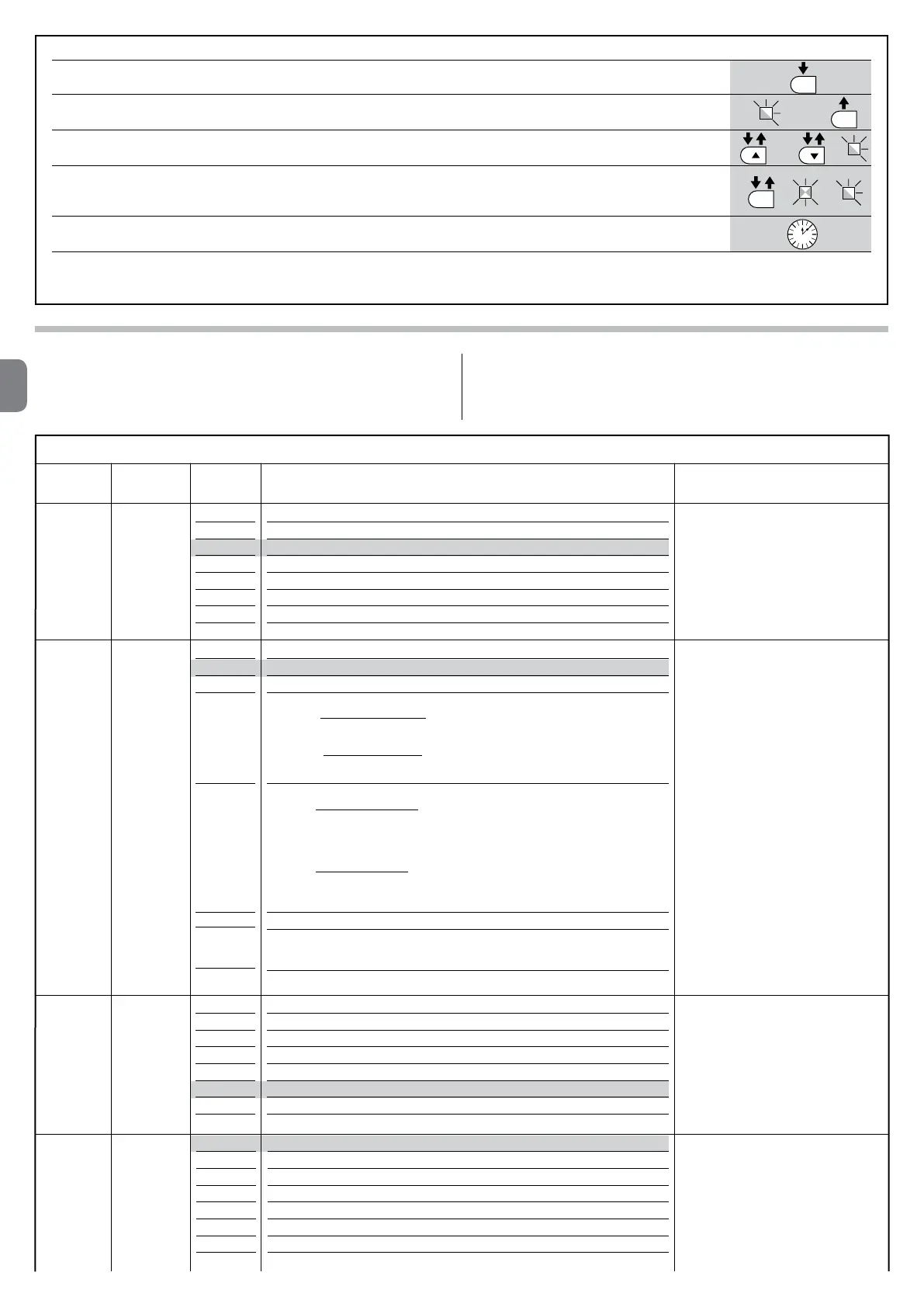

TABELLE 6 - Programmierung erstes Niveau
01. Mindestens 3 Sekunden lang auf die Taste “Set” drücken und gedrückt halten;
02. Die Taste freigeben, wenn die Led “L1” zu blinken beginnt;
03. Auf Taste “” oder “” drücken, um das Blinken auf die LED zu verschieben, welche die zu ändernde Funktion darstellt;
04. Auf Taste “Set” drücken, um den Zustand der Funktion zu ändern:
(kurzes Blinken = OFF - langes Blinken = ON);
05. 10 Sekunden warten (Höchstzeit), um aus der Programmierung zu treten.
Anmerkung – Zur Programmierung anderer Funktionen auf “ON” oder “OFF” müssen während der Ausführung des Verfahrens Punkt 03 und 04 während
dieses Vorgangs wiederholt werden.
SET
SET
SET
L1
oder
3 s
10 s
5.2 - Zweites Niveau: Programmierung (einstellbare Parameter)
Alle Parameter des zweiten Niveaus sind werkseitig programmiert, wie grau in
der Tabelle 7 angegeben ist, und können jederzeit geändert werden, indem
wie in Tabelle 8 beschrieben vorgegangen wird.
Die Parameter sind auf einer Wertskala von 1 bis 8 einstellbar, zur Prüfung des
jeder Led entsprechenden Werts siehe Tabelle 8. WICHTIG – Das Program-
mierungsverfahren weist eine Höchstzeit von 10 Sekunden zwischen dem Druck
einer Taste und dem Druck der nächsten auf. Nach dieser Zeitspanne endet das
VerfahrenautomatischundspeichertdiebisherausgeführtenÄnderungen.
