122 ES
hyperion - INSTRUCCIONES DE OPERACIÓN
En el momento en que se actúa en los soportes de las sientes, un trazado
láser evidenciará el plano medio-sagital del rostro del paciente, como se
ilustra en la gura 3. El movimiento independiente de los soportes de las
sienes permitirá guiar el paciente en la posición correcta, para que el plano
medio-sagital coincida con el rayo luminoso. Asegurarse de que el paciente
mire hacia el frente puesto que, aunque la luz pueda parecer correctamente
colocada, la cabeza podría estar girada ligeramente hacia un lado.
Manteniendo los soportes de las sienes adherentes al cráneo del pacien-
te, alejar los índices. Un freno electromecánico bloqueará en posición los
soportes de las sienes, con un disparo perceptible. A tal punto, el operador
puede alejar las manos.
Colocar la cabeza del paciente de modo que el plano de Frankfurt coinci-
da con el trazado luminoso del plano de Frankfurt. Para hacer esto, no es
necesario manipular la nuca del paciente. Para regular la inclinación de la
cabeza es suciente elevar o bajar la unidad mediante los pulsadores de
regulación de la altura. La espalda del paciente debe estar recta. Si es ne-
cesario, alargar y enderezar el cuello del paciente, moviendo, ligeramente,
la unidad hacia arriba.

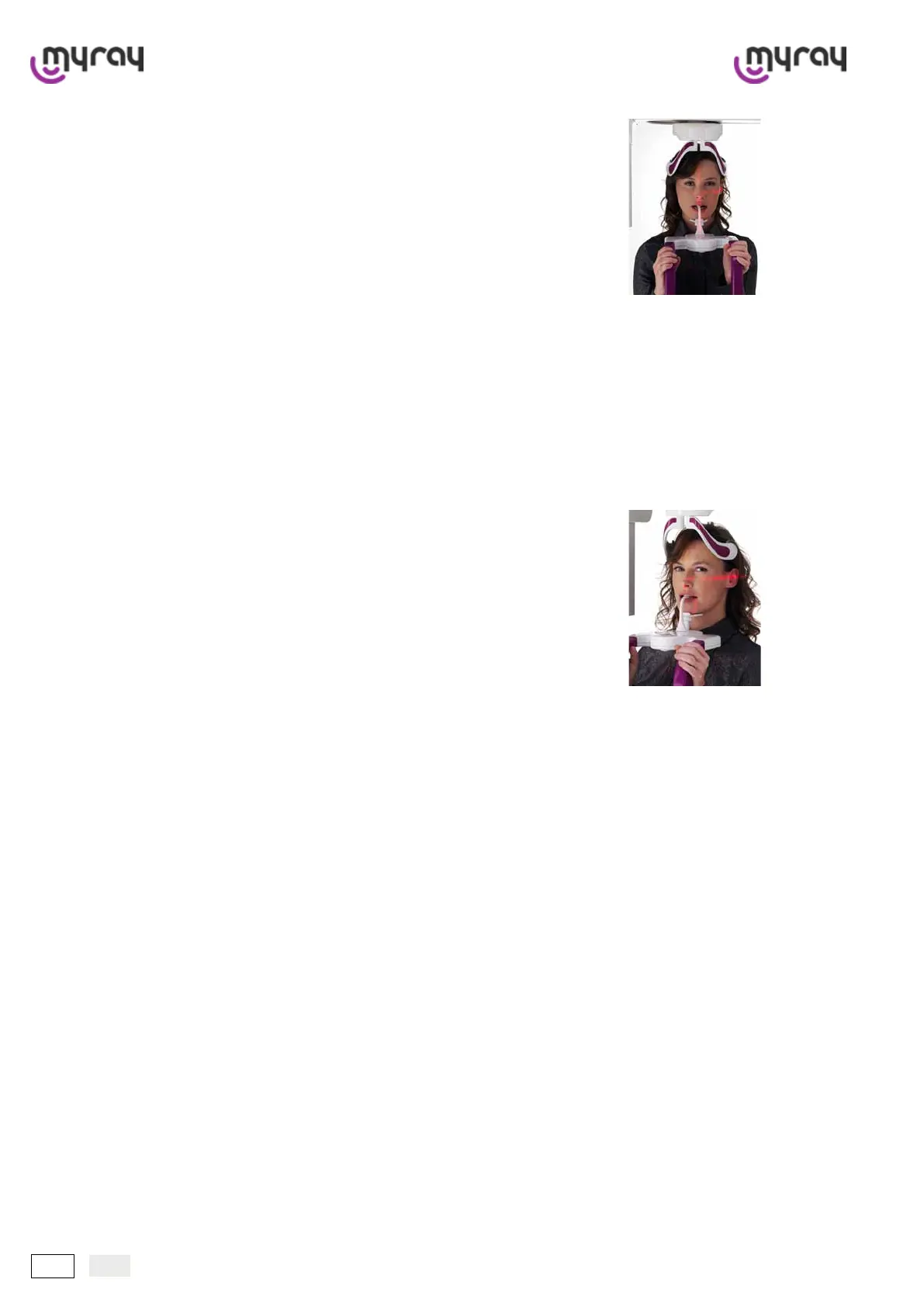

Fig. 3
El trazado del plano de Frankfurt está generado por un láser situado en
el lado del generador de rayos x. Puede ser regulado hacia arriba o hacia
abajo para adaptarse a cabezas de dimensiones distintas, actuando en la
oportuna palanca situada al lado de la apertura de la luz.
El trazado luminoso deberá pasar desde el margen inferior de la órbita has-
ta el margen superior del meato acústico, de modo que estos dos puntos
estén en el mismo plano horizontal, tal y como se muestra en la gura 4.
Un tercer trazado láser indica la posición exacta de la ranura de enfoque de
la unidad. Para la obtención de un buen enfoque es necesario hacer coin-
cidir este trazado con la cúspide del canino superior, como se indica en el
gráco indicado al lado del generador de rayos x (ver gura 4).
Este procedimiento sitúa los ápices de los incisivos centrales superiores
dentro de la ranura de enfoque.
Fig. 4
