200 PL
hyperion - 
Dopóki  podpórka  skroniowa  jest  ustawiana  promień  lasera  wyświetla  na 
twarzy pacjenta linię naprowadzającą. Ponieważ części podpórki ustawiane 
są niezależnie linia ta ułatwia  prawidłowe ustawienie pacjenta, tak aby linia 
płaszczyzny strzałkowej pokrywała się z promieniem lasera.
Upewnij się czy pacjent jest lekko wyciągnięty do przodu, ponieważ nawet 
gdy wydaje się, że linia strzałkowa pokrywa się z promieniem lasera, głowa 
może być lekko przechylona w lewo lub prawo.
Jeżeli  podpórka  ustawiona  jest  w  prawidłowej  pozycji  odchyl  palce 
wskazujące, hamulec elektromagnetyczny zablokuje podpórkę w ustawio-
nym położeniu (będzie słyszalne kliknięcie). W tym miejscu operator może 
oddalić ręce.
Głowa  pacjenta  powinna  być  ustawiona  w  ten  sposób,  aby  płaszczyzna 
Frankfurcka pokrywała się z drugim promieniem lasera naprowadzającego. 
Do osiągnięcia tego celu nie musimy przesuwać szyi pacjenta. Odpowiednie 
nachylenie głowy uzyskamy podnosząc lub opuszczając kolumnę hyperion, 
wciskając odpowiednie przyciski.
Pacjent  musi  być  silnie  wyprostowany.  Jeżeli  konieczne  jest  większe 
naprężenie lub wyprostowanie szyi, lekko podnieś kolumnę do góry.

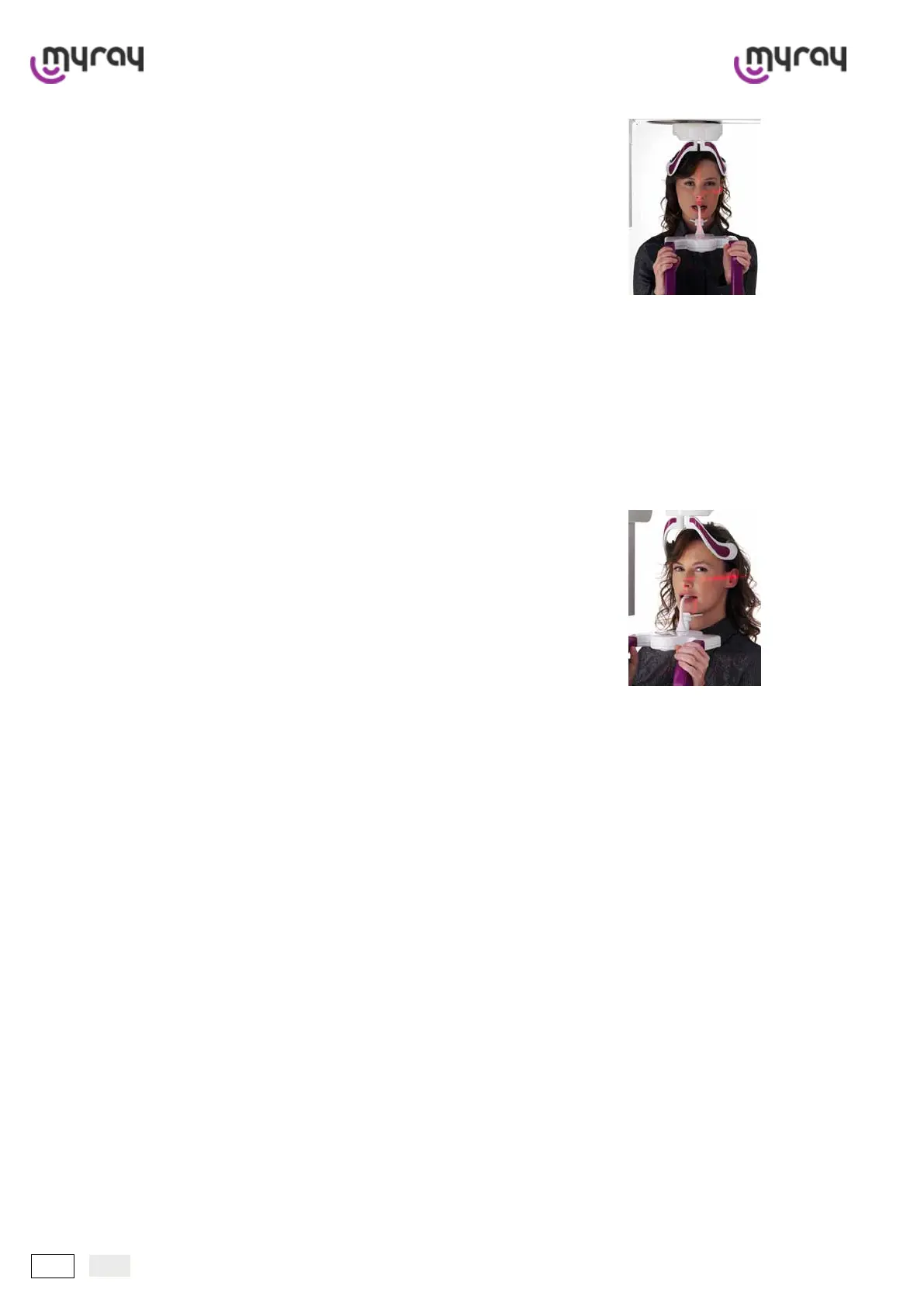

Zdjęcie 3
Linia  do  ustawiania  głowy  pacjenta  według  płaszczyzny  Frankfurckiej 
wyświetlana jest przez laser znajdujący się po stronie generatora Rtg. Może 
być podnoszona lub opuszczana, zależnie od wielkości głowy pacjenta przy 
pomocy specjalnej dźwigni. 
Linia lasera powinna przechodzić od dolnego końca oczodołu do górnego 
końca otworu usznego tak, by te dwa punkty znajdowały się na jednej linii 
poziomej, tak jak pokazano na zdjęciu 4.
Trzeci laser wskazuje rzeczywistą pozycję ogniskowej urządzenia. W celu 
perfekcyjnego  zogniskowania  wymaganego  obszaru  promień  ten  powi-
nien pokrywać się z wierzchołkiem górnych kłów, jak pokazano na rysunku 
umieszczonym na boku generatora (patrz zdjęcie 4). 
W wyniku tej procedury wierzchołki górnych środkowych siekaczy znajdą 
się w warstwie ostrego obrazu.
Zdjęcie 4
