64 FR
hyperion - INSTRUCTION DE SERVICE

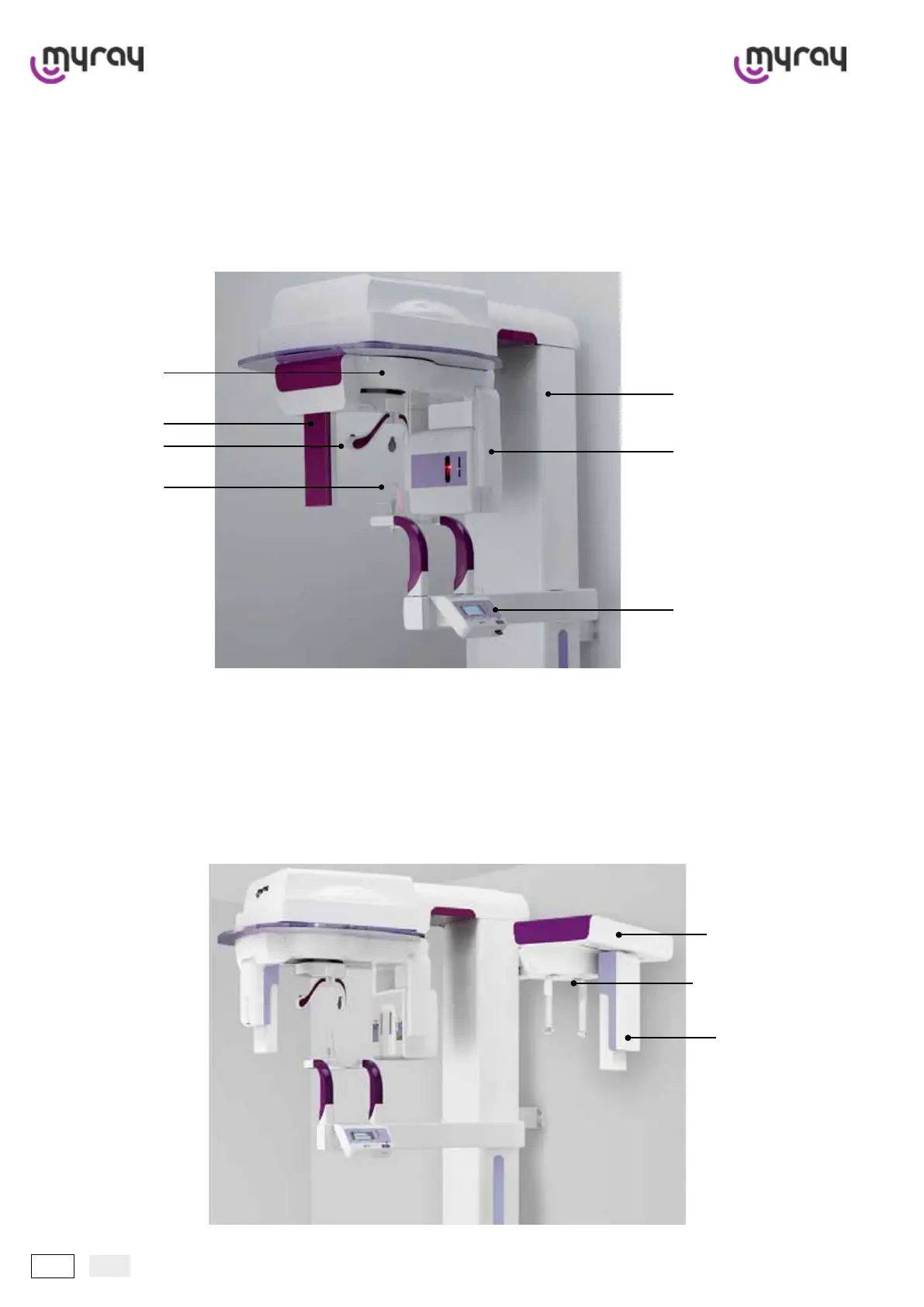

3 DESCRIPTION DE L’APPAREILLAGE
L’hyperion se compose d’un bras rotatif accouplé sur un support à colonne. Le bras rotatif dispose de mouvements
motorisés rototranslateurs qui permettent de déplacer le système d’émission des rayons X et le détecteur de clichés
autour du patient selon des orbites complexes qui suivent le prol morphologique. Le bras rotatif est appliqué sur un
support à colonne en degré, par l’intermédiaire d’un mouvement motorisé, de coulisser verticalement. La position de
l’hyperion, représentée dans les gures est la position de repos.
Le modèle hyperion MRT est doté du capteur CCD xe et il est disponible en une seule conguration.
Bras pour
téléradiographie
Détecteur d’
images
Céphalostate
Braccio rotante
Sensore CCD
Supporto tempie
Morso parziale
Colonna
Generatore raggi
Pannello di controllo
Au contraire, l’hyperion peut être doté d’un bras pour téléradiographie serti sur le support à colonne. Le bras a une
céphalostat, de maintenir le patient en position lors de l’examen, et le détecteur d’imagerie qui se déplace en synchro-
nisation avec le mouvement de la source de rayons X.
Choix d’un utilisateur, les unités hyperion peut être équipé d’un détecteur d’imagerie unique (l’opérateur doit le placer
sur le bras tournant pour les examens panoramiques ou sur le bras teleradiographyc pour les examens CEPH) ou par
deux images de détecteurs distincts (qui restent xes, sur un tournant bras et l’autre sur le bras pour téléradiographie).
Bras rotatif
Capteur CCD
Support tempes
Mors partiel
Colonne
G é n é r a t e u r
rayons
Tableau de
contrôle
