Nice AVIO500 - Description des Connexions Électriques

12 – Français
Français
31
TXFL200 RX
1
2345678910
11
12
14
13
PHOTOTEST
OUT1

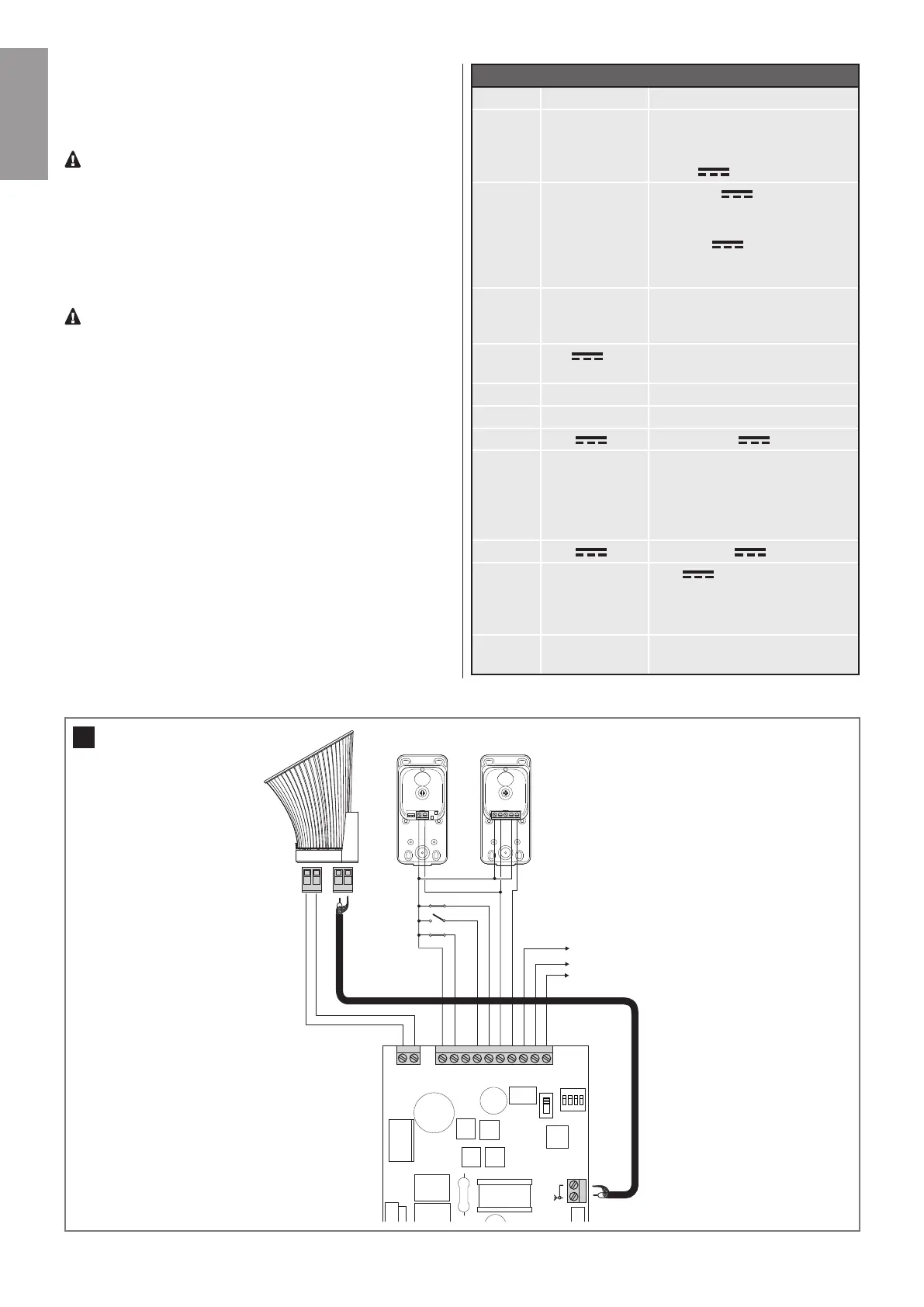

3.5 – DESCRIPTION DES CONNEXIONS ÉLECTRIQUES
Cequisuitestunebrèvedescriptiondesconnexionélectriques
(tableaux5-g.31);Pourplusd’informations,veuillezlirelaPHA-
SE10(«Appareilsraccordableàlacentrale).
Fonction TIMER : Si le contact START est maintenu fermé
(par exemple à travers un TIMER contrôlé ou un relais bistable)
la centrale électronique ouvre la porte et laisse la porte ouverte.
L’automatisme n’accepte pas de commandes de fermetures
(même les commandes laires) jusqu’à ce que le contact START
soit réouvert.
Dans ce mode, le commutateur DIP 1 STEP est réglé sur OFF et
dip 2 AUTO sur ON pour garantir que le portail ne reste jamais
verrouillé ouvert.
Si le contact START est maintenu fermé pendant le dé-
marrage de l’unité de contrôle après une panne d’électricité,
la porte exécutera immédiatement la commande de démar-
rage.
Tableaux 5
Terminal Fonction Description
1 - 2 OUT1
Sortiedecommandeaumoyende
latouchedutransmetteur.Contact
àrelaissanstensionpourcharges
de24V max3W
3 Phototest Sortie24V pour le test de
sécurité,ilestpossibled’utiliser
cetteconnexionàlaplace
des24V pourbrancher
l’alimentationdelaphotocellule
TXoulebordrésistifS1edge
4 S2 Photo
Entréepourlesappareilsdesécurité.
Contactnormalementfermé.Fonction
associéeauDIPswitch«FUNC»
5 0 V Bornenégativepouraccessoires
ouappareilsconnecté
6 Stop Stop,contactnormalementfermé
7 Start Start,contactnormalementouvert
8 24V Courant24V
9 S1 Edge Entréepourlesbornesde
sécurité,contactnormalement
fermé.Brèveinversionde
mouvementencasdedétection
d’obstacledurantlafermetures.
10 24V
Courant24V
11 - 12 Clignotante 24V
max.15Wlampe
clignotante:surcettesortie,il
estpossibledebrancherune
lampeclignotanteFL200
13 - 14 Antenne Massepourantenne(13)
Signalantenne(14)
